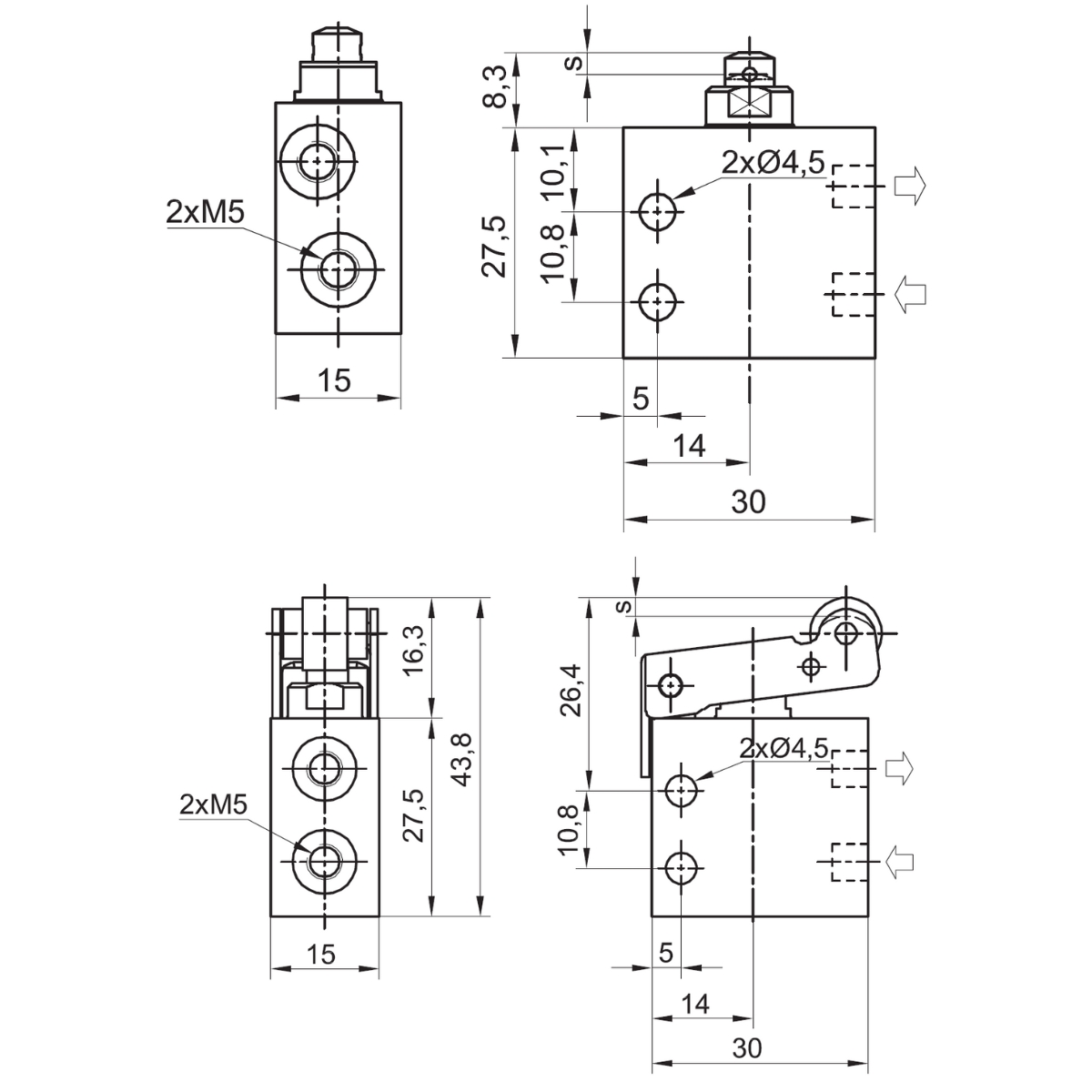

24.1603.305MRUL - Zawór mechaniczny 3/2 NC normalnie zamknięty, dźwignia z rolką zasilanie boczne M5

Jest to zawór mechaniczny 3/2 NC normalnie zamknięty, dźwignia z rolką zasilanie boczne M5. Dla tego wykonania funkcję określono jako 3/2. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 3/2; rodzaj przyłączy – przewodowo; seria – PZR MINI; liczba przyłączy – 2; gwint przyłączy – M5; rodzaj sterowania – mechanicznie - rolką; liczba sygnałów sterujących – jednostronnie - powrót sprężyną; pozycja stabilna – monostabilny; liczba wyjść – 1; maksymalny przepływ – 15 m3/h / 250 l/min; ATEX – nie. Dodatkowe dane producenta: Pmax 1,0 MPa; T: 0 ÷ 65°C. Produkt można zastosować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy należy rozpatrywać łącznie. Schemat funkcjonalny i oznaczenia portów trzeba porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, zgodnego z założeniami osadzenia i zachowania całego współpracującego zespołu. Narzędzia powinno się przykładać wyłącznie do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Porty należy podłączyć zgodnie z oznaczeniami, dbając o czystość kanałów i nie dopuszczając materiału uszczelniającego do drogi przepływu. Jakość medium i zanieczyszczenia w instalacji mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. Niestabilne przełączanie, opóźniona reakcja albo wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. W trakcie przeglądu należy ocenić stan powierzchni współpracujących, połączeń i uszczelnień oraz usunąć przyczynę nieprawidłowości, zamiast ograniczać się do wymiany pojedynczej części. Przed obsługą zaworu powinno się odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w obwodzie.
