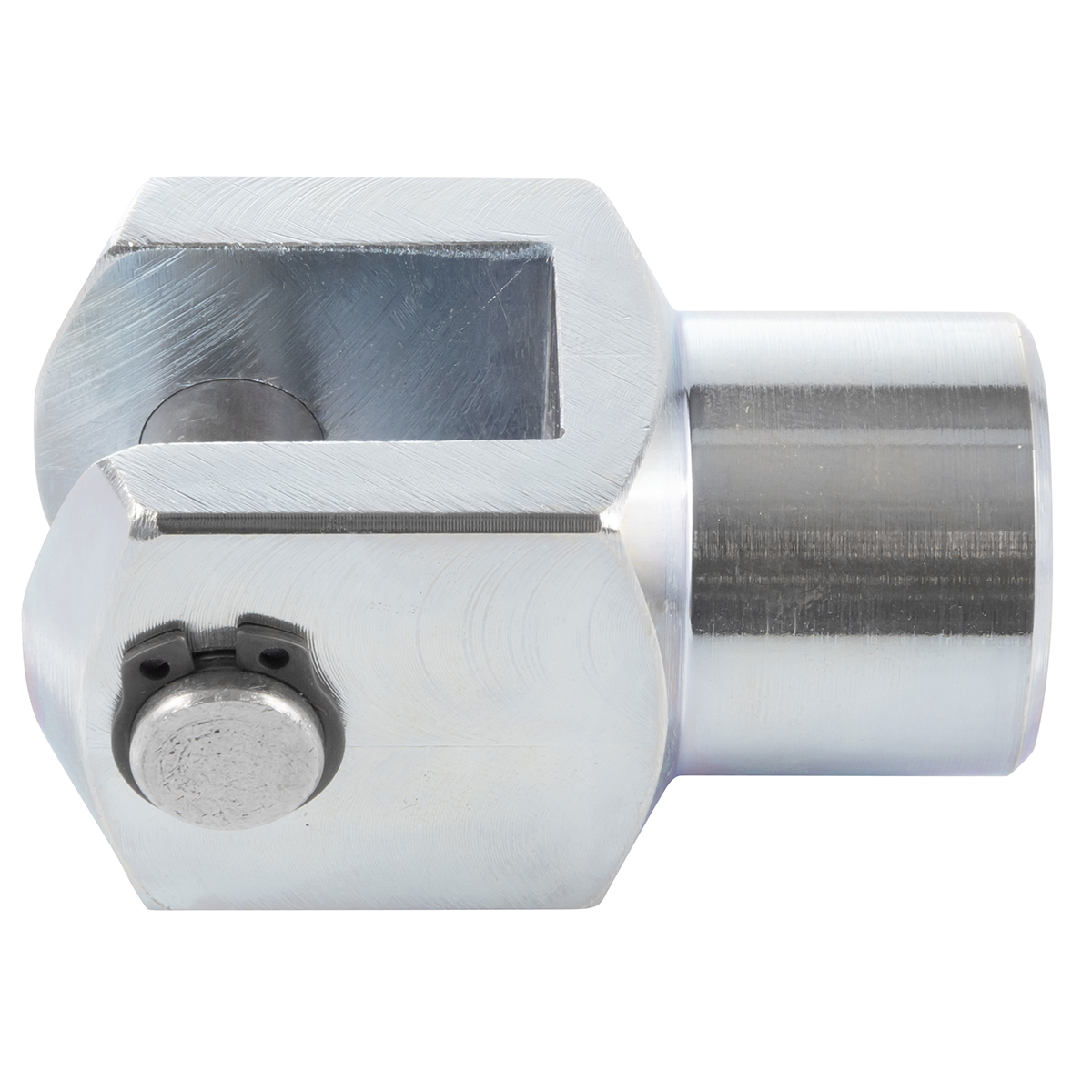

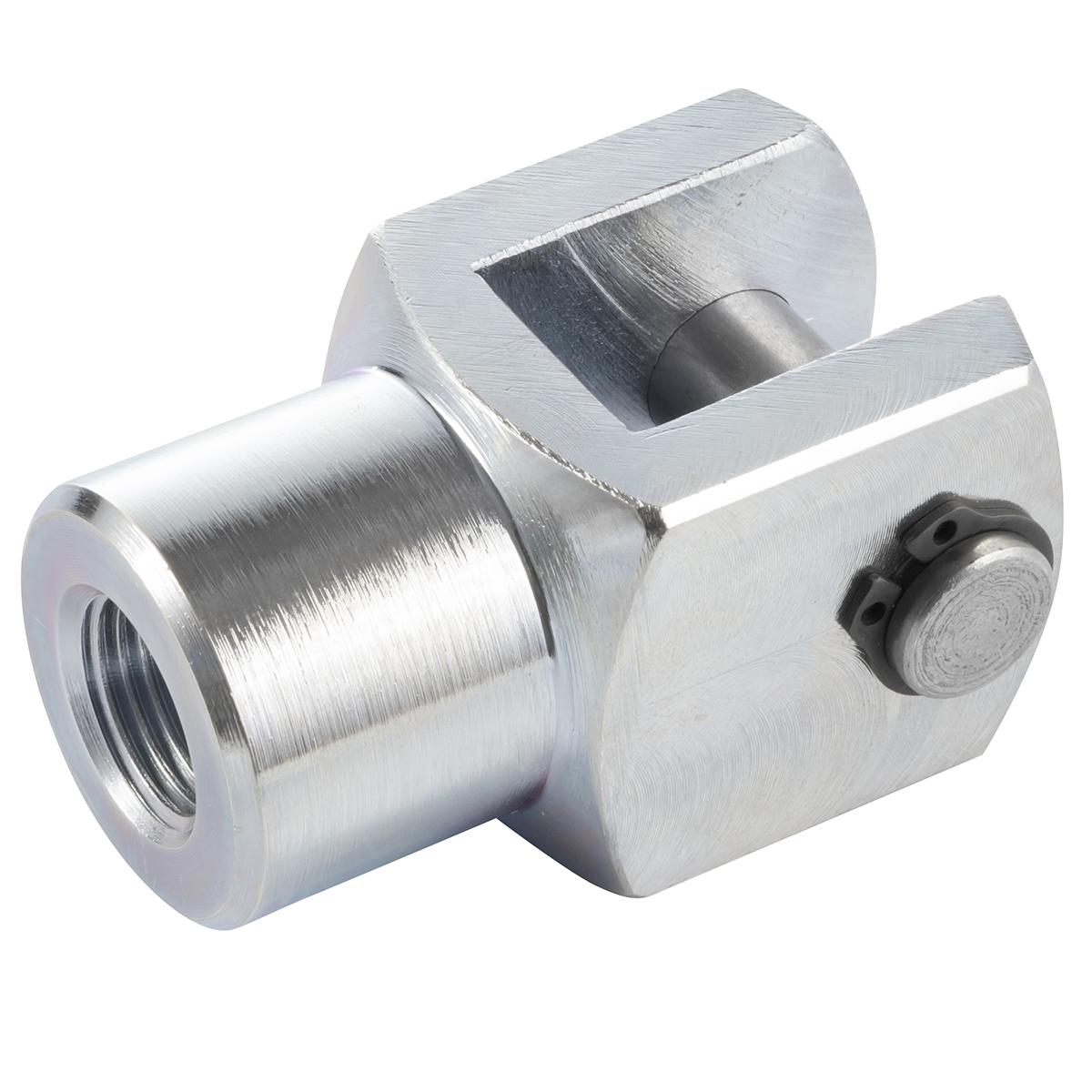

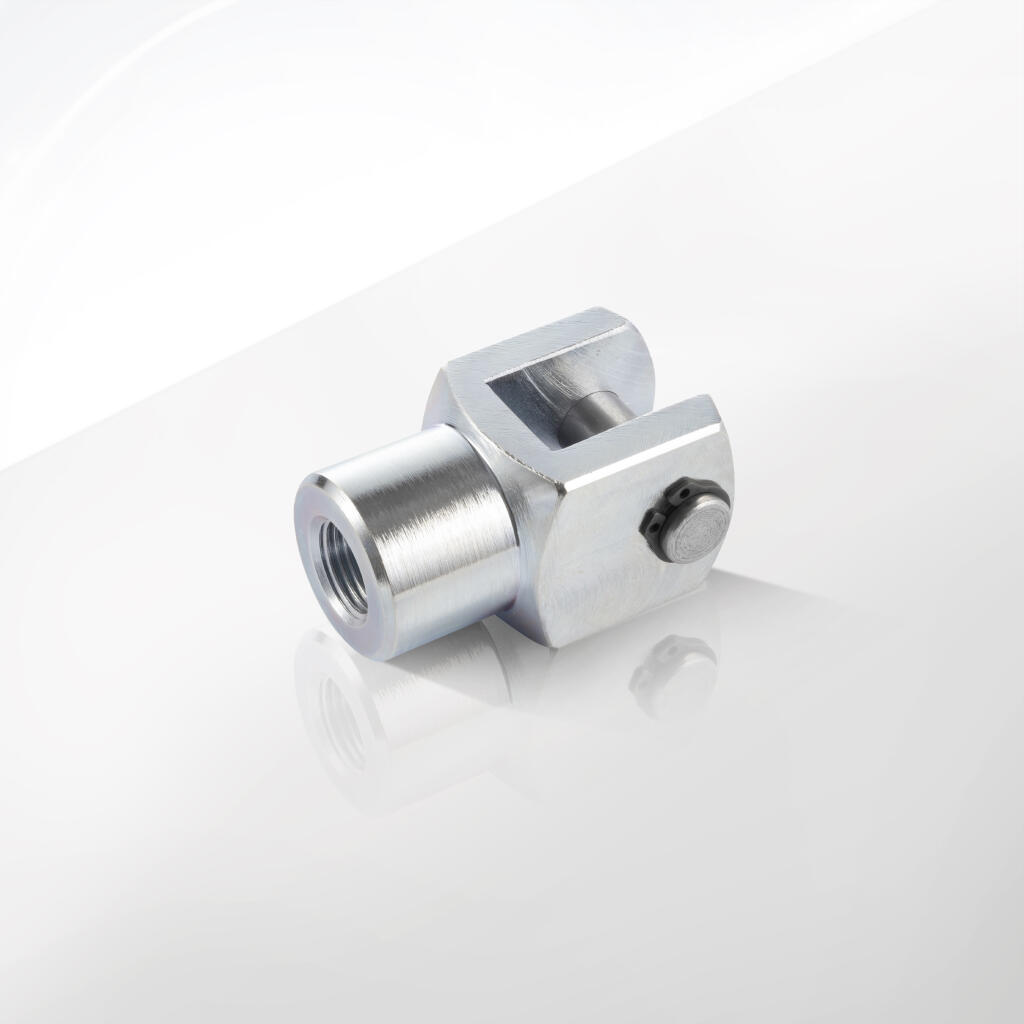

Końcówki widełkowe

Końcówki widełkowe CPP PREMA to akcesoria przeznaczone do siłowników pneumatycznych zgodnych ze standardem CNOMO w zakresie średnic D32–D200. W szczególności dedykowane są popularnym rozmiarom gwintu, takim jak: M16x1,5 (dla siłowników D40/50), M20x1,5 (dla siłowników D63/80), M27x2 (dla siłowników D100/125) oraz M36x2 (dla siłowników D160/200). Podstawową funkcją końcówek widełkowych jest zapewnienie stabilnego i bezpiecznego połączenia tłoczyska z elementem wykonawczym lub inną częścią układu pneumatycznego.

Dzięki specjalnie wyprofilowanym widełkom, te końcówki pozwalają na precyzyjne i pewne zamocowanie sworznia, co umożliwia przenoszenie sił w układach napędowych. Każda końcówka widełkowa jest wykonana zgodnie z rygorystycznymi normami jakości, co gwarantuje wysoką wytrzymałość mechaniczną, odporność na wibracje i minimalne ryzyko wyłamywania się gwintu. W efekcie otrzymujemy komponent, który realnie wpływa na bezpieczeństwo i żywotność całego systemu pneumatycznego.

Producent – CPP PREMA – jest dobrze znany w branży automatyki przemysłowej i pneumatyki. Dba o zachowanie najwyższych standardów wykonania, dzięki czemu końcówki widełkowe spełniają wymagania najbardziej wymagających użytkowników. Każdy produkt jest zgodny z normami CNOMO i dostosowany do międzynarodowych wytycznych odnośnie jakości materiałów. W efekcie można bez problemu łączyć je z szerokim wachlarzem siłowników dostępnych na rynku.

Uniwersalność
Końcówki widełkowe CPP PREMA można z łatwością zastosować w wielu konfiguracjach. Najczęściej montuje się je na końcówce tłoczyska w połączeniu ze sworzniem oraz nakrętką, aby uzyskać ruch przegubowy lub proste łącze obrotowe. To idealne rozwiązanie dla mechanizmów, które muszą wykonywać ruch posuwisto-zwrotny, a jednocześnie pozwalać na delikatne odchylenia osiowe czy kątowe. W zależności od wymagań projektowych istnieje możliwość wyboru konkretnej wielkości gwintu (M16x1,5, M20x1,5, M27x2, M36x2), odpowiadającej średnicy siłownika oraz oczekiwanemu obciążeniu.

Niezawodność i odporność
W przemyśle powszechnie występują drgania, zmienne obciążenia czy ekspozycja na czynniki korozyjne. Dlatego kluczowa jest solidna konstrukcja. Końcówki widełkowe CPP PREMA są z reguły wytwarzane ze stali węglowej lub stali stopowej, a w wersjach specjalnych – ze stali nierdzewnej. Taka budowa zapewnia znaczną odporność na ścieranie, uszkodzenia mechaniczne oraz niekorzystne warunki zewnętrzne. W niektórych sytuacjach stosuje się też dodatkowe powłoki antykorozyjne, dzięki którym można zainstalować końcówkę w szczególnie wymagającym środowisku (np. w branży spożywczej czy chemicznej).

Kompatybilność z innymi akcesoriami
Końcówki widełkowe są jedynie częścią całego zestawu mocowań. Często towarzyszą im elementy takie, jak łączniki kompensacyjne, nakrętki, przeguby kulowe czy główki cięgieł. Ważne jest, by te akcesoria współgrały ze sobą pod kątem wymiarów gwintu, materiałów i przeznaczenia. Dzięki ofercie CPP PREMA można łatwo dopasować cały zestaw akcesoriów do jednego standardu i zapewnić sobie pełną kompatybilność.

Dodatkowe cechy funkcjonalne
Końcówki widełkowe posiadają odpowiednio wyprofilowane wnętrze widełek, by wpasować w nie sworzeń. Ten z kolei może być zabezpieczany za pomocą zawleczki, pierścienia osadczego lub innego mechanizmu blokującego. W zależności od modelu i preferencji użytkownika, sworzeń może być dostarczany w komplecie z końcówką (tzw. zestaw „ze sworzniem”), albo bez niego (np. w sytuacji, gdy sworzeń jest już częścią wyposażenia standardowego siłownika).

Znaczenie w praktyce
Z punktu widzenia inżynierów odpowiedzialnych za projektowanie maszyn, końcówka widełkowa to coś więcej niż tylko fragment metalowego łącza. Jej jakość i precyzja wykonania potrafią zaważyć na stabilności całej konstrukcji. Źle dobrana lub niewłaściwie zamontowana końcówka mogłaby prowadzić do awarii całego układu pneumatycznego, przedwczesnego zużycia siłownika czy ryzyka wypadku. Dlatego właśnie klienci tak chętnie sięgają po sprawdzone rozwiązania od CPP PREMA.

Wielkości i rodzaje
W ramach kategorii „Końcówki tłoczysk\Końcówki widełkowe” wyróżniamy cztery główne modele, różniące się rozmiarem gwintu:

• M16x1,5: zazwyczaj dla siłowników D40/50,

• M20x1,5: dedykowane D63/80,

• M27x2: preferowane dla D100/125,

• M36x2: stosowane w największych siłownikach D160/200.

Każdy rozmiar jest starannie zaprojektowany, aby pasować do konkretnego tłoczyska i przenosić odpowiednie obciążenia.

Optymalizacja procesu montażu
Zastosowanie końcówek widełkowych pozwala skrócić czas montażu siłownika w maszynie lub linii produkcyjnej. Gotowy komponent, wyposażony w gwint właściwego rozmiaru, wymaga jedynie wkręcenia na tłoczysko. Następnie wystarczy założyć sworzeń, by utworzyć połączenie zawiasowe lub przegubowe. Dzięki temu nie trzeba tworzyć własnych, skomplikowanych mocowań w warsztacie.

Elastyczność projektowa
Końcówki widełkowe można w łatwy sposób zdemontować czy wymienić, co bywa przydatne, gdy projekt maszyn ulega zmianom w trakcie eksploatacji. Jeżeli okaże się, że dany rozmiar jest nieodpowiedni (np. konieczne jest wprowadzenie większej rezerwy na obciążenia), wystarczy wymienić końcówkę na większy gwint (jeżeli tłoczysko to umożliwia) bądź zastosować inny siłownik z dopasowaną końcówką.

Końcówki widełkowe mają wszechstronne zastosowanie w najróżniejszych dziedzinach przemysłu. Ich główna funkcja polega na zapewnieniu ruchomego, ale jednocześnie stabilnego i wytrzymałego połączenia między tłoczyskiem siłownika a kolejnym elementem układu. Dzięki swojej konstrukcji mogą pracować w trudnych warunkach, pod dużymi obciążeniami oraz w obecności drgań czy wibracji.

Przemysł spożywczy

W zakładach produkcyjnych żywności często stosuje się siłowniki pneumatyczne do napędu różnorodnych podajników, dozowników czy maszyn pakujących. Końcówki widełkowe M16x1,5, M20x1,5, M27x2 i M36x2 pozwalają na pewne mocowanie tych siłowników w maszynach o zróżnicowanych gabarytach. W miejscach, gdzie występują wysoka wilgotność i częste mycie, niezbędne są elementy odporne na korozję – stąd końcówki wykonane ze stali nierdzewnej lub zabezpieczone odpowiednimi powłokami cieszą się dużą popularnością.

Branża motoryzacyjna

Linie montażowe w fabrykach samochodów i podzespołów motoryzacyjnych obfitują w siłowniki pneumatyczne, które wykonują setki cykli dziennie. Końcówki widełkowe umożliwiają szybkie przyłączanie lub odłączanie tłoczyska siłownika od manipulatorów, chwytaków czy innych modułów. Dzięki temu łatwiej przeprowadzać wymianę lub konserwację tych podzespołów. W branży tej liczy się również precyzja. Nawet małe odchylenia mogą wpływać na dokładność montażu elementów pojazdu.

Przemysł chemiczny i farmaceutyczny

Tutaj szczególną uwagę zwraca się na aspekty związane z czystością, korozją oraz bezpieczeństwem. Końcówki widełkowe, montowane na siłownikach w obszarach, gdzie mamy do czynienia z substancjami żrącymi, muszą być odporne na wnikanie chemikaliów. Wybór stali kwasoodpornej bądź zastosowanie dodatkowych powłok zabezpieczających sprawia, że końcówki widełkowe mogą działać bezawaryjnie w kontakcie z agresywnymi substancjami.

Automatyka i robotyka

W nowoczesnych systemach automatyzacji zakładów produkcyjnych siłowniki pneumatyczne są stosowane do szybkich i powtarzalnych ruchów różnych podzespołów. Końcówki widełkowe stanowią często kluczowe ogniwo, umożliwiające ruch przegubowy siłownika w obrębie kilkunastu lub kilkudziesięciu stopni. Tego typu rozwiązania można znaleźć w aplikacjach typu pick-and-place, gdzie manipulator przenosi elementy z jednej taśmy na drugą w błyskawicznym tempie.

Maszyny rolnicze i budowlane

Choć w tych gałęziach przemysłu częściej dominują siłowniki hydrauliczne, w niektórych aplikacjach pneumatyka również się sprawdza (np. przy mniejszych mechanizmach). Końcówki widełkowe stosowane na zewnątrz są narażone na deszcz, pył, błoto. Dlatego kluczowe jest zastosowanie materiałów i powłok o zwiększonej odporności na korozję i ścieranie.

Technologie pakowania i logistyka

Siłowniki pneumatyczne realizują funkcje w systemach paletyzacji, układania warstw towaru, czy automatycznego zamykania opakowań. Końcówki widełkowe pozwalają na montaż siłowników w miejscach, gdzie trzeba zachować możliwość obrotu i niewielkiego luzu kątowego. Dzięki temu siłownik może w szybki sposób wykonywać ruchy w wielu płaszczyznach, nie powodując jednocześnie zbędnego tarcia lub naprężeń w całej konstrukcji.

Przemysł drzewny i meblarski

Automatyzacja produkcji mebli i obróbki drewna stawia przed elementami mechanicznymi szczególne wymagania w kwestii odporności na pył i wibracje. Końcówki widełkowe, mocujące siłowniki pneumatyczne do różnych uchwytów czy prowadnic, muszą wytrzymać intensywną eksploatację i częste ruchy. Równie ważne jest zachowanie czystości powierzchni i minimalizowanie ryzyka uszkodzeń spowodowanych drobinami drewna czy wiórami.

Inne gałęzie przemysłu

Końcówki widełkowe mogą także znaleźć zastosowanie w systemach testowych, laboratoriach naukowych czy prototypowniach, gdzie siłowniki pneumatyczne służą do realizacji różnorodnych badań i doświadczeń. W takiej sytuacji często ceni się możliwość szybkiej wymiany podzespołów, a końcówki widełkowe bardzo to ułatwiają.

Elastyczność i skalowalność rozwiązań

Dzięki wielu wariantom gwintów (M16x1,5, M20x1,5, M27x2, M36x2) końcówki widełkowe mogą być stosowane w całej gamie siłowników CNOMO, począwszy od mniejszych jednostek D40, po duże D200. Umożliwia to projektowanie szerokiego spektrum aplikacji, przy zachowaniu spójnej filozofii konstrukcyjnej. W razie potrzeby zwiększenia siły lub skoku siłownika, wystarczy sięgnąć po większy model końcówki widełkowej o pasującym gwincie.

Wybierając końcówkę widełkową, należy zwrócić uwagę na szereg parametrów technicznych, które decydują o bezpieczeństwie i żywotności całego układu pneumatycznego. Poniżej przedstawiamy najważniejsze informacje, mające kluczowe znaczenie dla inżynierów i projektantów maszyn.

1. Rozmiar gwintu

• M16x1,5 – typowy dla siłowników CNOMO o średnicy D40/50.

• M20x1,5 – przeznaczony do siłowników D63/80, gdzie wymagane jest większe przenoszenie siły.

• M27x2 – stosowany w siłownikach D100/125, często w aplikacjach o podwyższonych obciążeniach.

• M36x2 – dedykowany największym siłownikom D160/200, wykorzystywanym przy najwyższych naciskach.

Gwint określa sposób wkręcenia końcówki w tłoczysko siłownika i powinien być zawsze zgodny z dokumentacją producenta danego siłownika.

2. Wymiary widełek

Końcówki widełkowe opisuje się szeregiem oznaczeń, takich jak:

• CE, CF – odległości między ściankami widełek i ewentualnie wysokość bądź szerokość przelotu,

• CL, CM – głębokości lub długości poszczególnych sekcji widełek,

• CK (lub ØCK) – średnica sworznia, który ma przechodzić przez widełki.
  Te wymiary decydują, jak gruby i jak długi sworzeń można zamontować, a także ile miejsca zajmuje końcówka.

3. Dopuszczalne obciążenia

Każda końcówka widełkowa posiada maksymalny poziom obciążenia, jaki może przenieść w trybie statycznym oraz dynamicznym. W przypadku siłowników pneumatycznych, które działają przy ciśnieniu zazwyczaj do 10 bar, kluczowe jest sprawdzenie, czy siła generowana w określonych warunkach nie przekracza wytrzymałości końcówki. Zazwyczaj producenci podają informacje o sile rozciągającej i ścinającej, jaką może przenieść dany produkt.

4. Klasy tolerancji i pasowania

Precyzja wykonania gwintu i otworów w widełkach wpływa na płynność ruchu oraz minimalizację luzów. Wyższe klasy tolerancji oznaczają, że element będzie dokładniej spasowany, co może być istotne w aplikacjach wymagających dużej powtarzalności położenia. Jednocześnie zbyt ciasne pasowanie mogłoby prowadzić do szybszego zużycia lub zatarcia w obliczu zanieczyszczeń czy braku odpowiedniego smarowania.

5. Materiał wykonania

Najczęściej stosuje się stal węglową, stal stopową lub w przypadku branż spożywczych i chemicznych – stal nierdzewną. Często spotyka się oznaczenia typu:

• C45 – popularna stal konstrukcyjna,

• 42CrMo4 – stal stopowa o wyższej wytrzymałości.
  Warto też zwrócić uwagę na ewentualne powłoki ochronne (ocynk, nikiel, chrom) lub na specjalną wersję kwasoodporną (np. AISI 316).

6. Zakres temperatur pracy

Standardowo końcówki widełkowe działają poprawnie w zakresie od -20°C do +80°C. W wariantach specjalnych (np. w wersji z nierdzewnymi elementami i smarem wysokotemperaturowym) można osiągnąć wyższe wartości, nawet do +200°C. Przy ekstremalnie niskich temperaturach kluczowe jest zachowanie udarności materiału i uniknięcie kruchości.

7. Kompatybilność z normami

W kontekście siłowników CNOMO, istotne jest, by końcówka widełkowa spełniała wymagania tej organizacji. CNOMO reguluje wymiary montażowe, rozstaw otworów i parametry gwintu. Końcówki widełkowe CPP PREMA projektuje się tak, by były zgodne zarówno z CNOMO, jak i innymi normami (np. ISO 15552).

8. Masa własna

W zależności od rozmiaru i materiału końcówki, waga może być różna. Przy dużych siłownikach (np. D160, D200) masa końcówki M36x2 będzie większa niż mniejszych modeli. W niektórych systemach automatyki liczy się redukcja masy ruchomych elementów, więc warto wziąć ten parametr pod uwagę podczas projektowania.

9. Wyposażenie dodatkowe

• Sworzeń – niektóre końcówki widełkowe mogą być sprzedawane w zestawie ze sworzniem i zawleczką, a inne bez. Sworzeń ma określoną średnicę (np. Ø 16, 20, 25, itp.), co musi współgrać z wymiarami widełek.

• Zabezpieczenia – spotyka się różne formy blokad, takich jak zawleczki, pierścienie segera czy wkręty dociskowe.

10. Deklaracje i atesty

W niektórych branżach (np. spożywczej, farmaceutycznej) liczy się dokumentacja potwierdzająca zgodność z normami higienicznymi, certyfikatami ISO czy ATEX (jeżeli końcówka pracuje w strefach zagrożenia wybuchem). Dobrze jest sprawdzić, czy producent dostarcza stosowne dokumenty.

Trwałość i niezawodność końcówek widełkowych w dużej mierze zależy od materiałów, z których zostały wykonane oraz od zastosowanych technik obróbki. Poniżej przedstawiamy przegląd najczęściej stosowanych materiałów i procesów, jakie wpływają na jakość tych kluczowych elementów mocujących.

1. Stal węglowa

To najbardziej podstawowy materiał wykorzystywany do produkcji końcówek widełkowych. Zapewnia dobrą wytrzymałość przy relatywnie niskich kosztach. Przykładowo, popularne gatunki C45 (twardość podwyższona przez hartowanie) pozwalają osiągnąć odpowiedni poziom odporności na ścieranie i rozciąganie. Stal węglowa bywa jednak mniej odporna na korozję, chyba że zostanie zabezpieczona warstwą ochronną.

2. Stal stopowa

Zawiera dodatki pierwiastków (chrom, nikiel, molibden), które zwiększają twardość, udarność i odporność na ścieranie. Przykładem może być stal 42CrMo4, często stosowana w elementach maszyn poddawanych obciążeniom dynamicznym. Dzięki niej końcówka widełkowa lepiej znosi intensywne wibracje czy przeciążenia.

3. Stal nierdzewna (Inox)

W aplikacjach, gdzie wymagana jest odporność na wilgoć, substancje chemiczne czy zmienne warunki atmosferyczne, stal nierdzewna (np. AISI 304, AISI 316) sprawdza się doskonale. Taki materiał nie wymaga dodatkowych powłok antykorozyjnych, a jednocześnie zapewnia odpowiednią wytrzymałość. W branży spożywczej czy farmaceutycznej wybór stali nierdzewnej pozwala utrzymać wysokie standardy higieniczne.

4. Stal kwasoodporna

Jest to odmiana stali nierdzewnej o jeszcze wyższej odporności na działanie kwasów i innych agresywnych substancji. Przykładem może być AISI 316L (zawierająca molibden), stosowana w wyjątkowo wymagających środowiskach chemicznych. Końcówki widełkowe z takiej stali można bez obaw używać w instalacjach narażonych na kontakt z roztworami soli, chlorków czy żrących środków czyszczących.

5. Obróbka cieplna

Po wstępnym wykształtowaniu końcówki widełkowej (np. poprzez kucie i obróbkę skrawaniem), element może być poddany procesom hartowania, ulepszania cieplnego czy odpuszczania. Zabiegi te mają na celu:

• Zwiększenie twardości,

• Poprawę właściwości zmęczeniowych,

• Ujednorodnienie struktury materiału.
  Dzięki temu końcówki widełkowe są bardziej odporne na pękanie i ścieranie w warunkach intensywnej eksploatacji.

6. Powłoki ochronne

• Ocynk galwaniczny – tworzy cienką warstwę chroniącą przed korozją w środowiskach umiarkowanie wilgotnych.

• Ocynk ogniowy – daje grubszą, lecz nieco mniej estetyczną powłokę o wyższej odporności na korozję.

• Niklowanie, chromowanie – poprawia odporność na ścieranie, zwiększa twardość powierzchni, a także podnosi walory estetyczne.

• Powłoki proszkowe – stosowane rzadziej w końcówkach widełkowych, jednak mogą poprawić ich wygląd i odporność na czynniki atmosferyczne.

7. Technologia wytwarzania

Końcówki widełkowe produkuje się zazwyczaj w procesach obróbki wiórowej (toczenie, frezowanie, wiercenie) lub kucia matrycowego. Kucie pozwala na uzyskanie bardziej jednorodnej struktury materiału, co przekłada się na wyższą wytrzymałość. Obróbka wiórowa z kolei daje większą precyzję w kształtowaniu detali gwintu czy kształtu widełek. W zależności od rozmiaru partii i wymagań jakościowych, producent decyduje, która metoda jest optymalna.

8. Kontrola jakości

W CPP PREMA przykłada się dużą wagę do kontroli wyrobów na każdym etapie produkcji. Sprawdzane są wymiary kluczowych parametrów (gwint, rozstaw widełek, średnica otworu na sworzeń), a także jakość powierzchni (np. brak zadziorów). W bardziej wymagających projektach przeprowadza się testy wytrzymałościowe (zginanie, rozciąganie) lub kontrolę rentgenowską pod kątem pęknięć wewnętrznych.

9. Znaczenie doboru materiału

Źle dobrany materiał może skutkować przedwczesnym zużyciem, korozją lub nawet pęknięciem końcówki widełkowej w czasie pracy. Dlatego tak ważne jest, by przed zamówieniem ustalić warunki eksploatacji – temperaturę, obecność substancji korozyjnych, częstotliwość cykli pracy. W razie wątpliwości warto skonsultować się z producentem lub dystrybutorem.

10. Trendy rynkowe

Na rynku da się zauważyć rosnące zapotrzebowanie na końcówki widełkowe wykonane z materiałów o bardzo wysokiej odporności korozyjnej (np. stopy tytanu) w aplikacjach specjalistycznych, takich jak przemysł morski czy lotniczy. Choć takie rozwiązania są kosztowne, coraz więcej firm decyduje się na nie w trosce o długoterminową trwałość i bezpieczeństwo.

Montaż końcówki widełkowej na tłoczysku siłownika pneumatycznego to krok decydujący o ostatecznej niezawodności i dokładności całego układu. Poniżej przedstawiamy zalecane kroki oraz wskazówki, które pomogą przeprowadzić instalację poprawnie i bezproblemowo.

Krok 1: Dobór odpowiedniego rozmiaru

Przed przystąpieniem do montażu koniecznie należy sprawdzić dokumentację siłownika i wybrać końcówkę widełkową z gwintem właściwego rozmiaru (M16x1,5, M20x1,5, M27x2 albo M36x2). Dodatkowo upewnij się, że pozostałe wymiary (np. szerokość widełek, otwór pod sworzeń) są zgodne z wymaganiami projektu.

Krok 2: Przygotowanie narzędzi i stanowiska pracy

Będziesz potrzebować kluczy dostosowanych do rozmiaru gwintu (np. klucza płaskiego lub nasadowego). Czasami przydatny okazuje się klucz dynamometryczny, by uzyskać precyzyjny moment dokręcania. W aplikacjach o podwyższonych wibracjach warto mieć pod ręką preparat do zabezpieczania gwintów (np. typu Loctite).

Krok 3: Oczyszczenie i weryfikacja gwintu tłoczyska

Tłoczysko siłownika powinno być czyste, pozbawione resztek smaru, opiłków czy rdzy. Jeśli zauważysz uszkodzenia gwintu, np. wgniecenia czy zatarcia, warto je najpierw usunąć (np. przy pomocy narzędzi do regeneracji gwintów). W przeciwnym razie końcówka widełkowa może nie wkręcić się prawidłowo.

Krok 4: Nakładanie środka smarnego lub zabezpieczającego

W warunkach standardowych nie zawsze jest to konieczne, ale w trudnych aplikacjach (wysokie wibracje, duże zmiany temperatur) warto zastosować odrobinę smaru technicznego, aby ułatwić dokręcanie i zapobiec zacieraniu gwintu. W rejonach narażonych na silne wibracje klienci często sięgają po kleje do gwintów o średniej sile wiązania, które zapobiegają odkręcaniu się końcówki w czasie pracy.

Krok 5: Wkręcanie końcówki widełkowej

Rozpocznij wkręcanie ręcznie, dbając, aby końcówka była osiowo ułożona względem tłoczyska. Jeśli napotkasz większy opór po kilku obrotach, przerwij montaż i sprawdź, czy gwint nie jest uszkodzony lub brudny. Po wstępnym osadzeniu możesz dokończyć proces za pomocą klucza.

Krok 6: Dokręcanie momentem

Jeżeli producent nakrętek lub siłownika dostarcza zalecenia odnośnie momentu dokręcania, warto ich przestrzegać. Zbyt mocne dokręcenie grozi uszkodzeniem gwintu tłoczyska, z kolei niedostateczne – może skutkować poluzowaniem się końcówki w trakcie pracy. Klucz dynamometryczny jest tutaj najlepszym rozwiązaniem, zwłaszcza w aplikacjach o wysokiej odpowiedzialności lub tam, gdzie wymagana jest duża precyzja położenia.

Krok 7: Montaż sworznia i zabezpieczeń

Następnym etapem jest przełożenie sworznia przez otwór w widełkach i zamocowanie go w odpowiedni sposób. Może to być zawleczka, pierścień segera czy inny system blokujący. Sprawdź, czy sworzeń przesuwa się płynnie, a jednocześnie nie ma zbędnych luzów poprzecznych. Zbyt duży luz może powodować stuki podczas ruchu siłownika, natomiast za ciasne pasowanie może utrudniać obrót.

Krok 8: Test ruchu

Przeprowadź próbę ruchu siłownika (oczywiście w bezpiecznych warunkach, bez ciśnienia zagrażającego operatorowi). Obserwuj, czy końcówka widełkowa działa swobodnie, czy nie ma zacinania w skrajnych położeniach. Zwróć uwagę na wszelkie nietypowe dźwięki, mogące wskazywać na niewłaściwe spasowanie lub tarcie.

Krok 9: Weryfikacja po kilku cyklach

Po wykonaniu kilkunastu ruchów siłownika warto ponownie sprawdzić połączenie, zwłaszcza w aplikacjach narażonych na wibracje. Jeśli istnieje potrzeba, można dokręcić końcówkę z użyciem klucza dynamometrycznego, tak by ostatecznie ustabilizować połączenie.

Krok 10: Konserwacja i przeglądy okresowe

W zależności od środowiska pracy, końcówki widełkowe mogą wymagać okresowego smarowania lub kontroli pod kątem korozji i zużycia. Zalecane jest, aby co pewien czas (np. raz na kwartał) zweryfikować stan gwintów, obecność ewentualnych pęknięć lub wytarć. W przypadku zauważenia uszkodzeń, nie należy zwlekać z wymianą końcówki, ponieważ dalsza praca może doprowadzić do poważnej awarii siłownika.

Zasady bezpieczeństwa

1. Odłącz zasilanie sprężonym powietrzem – zawsze upewnij się, że siłownik nie jest pod ciśnieniem, zanim zaczniesz demontaż lub montaż końcówki.

2. Używaj właściwych narzędzi – niedopasowany klucz może zdeformować płaszczyzny końcówki widełkowej bądź uszkodzić gwint.

3. Chroń oczy – podczas pracy z metalowymi elementami istnieje ryzyko odprysków lub ewentualnych pęknięć. Okulary ochronne są wskazane.

4. Postępuj zgodnie z BHP – w zakładach przemysłowych obowiązują konkretne wytyczne, jak kaski, rękawice czy odzież ochronna.

Najczęstsze błędy montażowe

• Próba wkręcania końcówki pod kątem – może uszkodzić gwint i spowodować wycieki powietrza.

• Brak środków antykorozyjnych w środowisku o wysokiej wilgotności – przyspieszona korozja i w konsekwencji osłabienie połączenia.

• Zbyt mocne dokręcenie – prowadzi do zerwania gwintu lub mikro-pęknięć, ujawniających się często dopiero w trakcie pracy.

• Ignorowanie luzów – niewielkie luzy początkowe mogą szybko się powiększyć i spowodować awarię.

1. Czy końcówki widełkowe M16x1,5, M20x1,5, M27x2 i M36x2 pasują do wszystkich siłowników CNOMO D32–D200?
Nie wszystkie siłowniki w standardzie CNOMO muszą mieć identyczny gwint na tłoczysku. Z reguły podział wielkości jest dość typowy (np. D40/50 – gwint M16x1,5), ale zawsze warto sprawdzić dokumentację techniczną lub zmierzyć gwint tłoczyska.

2. Jak dobrać rozmiar sworznia do końcówki widełkowej?
Należy sprawdzić wymiary oznaczane zwykle jako ØCK, CE czy CF w tabeli producenta. Średnica sworznia musi ściśle odpowiadać otworowi w widełkach. Zbyt mały sworzeń wprowadzi zbędne luzy, natomiast za duży może nie zmieścić się w widełkach bądź spowodować ich rozchylenie.

3. Czy można stosować końcówki widełkowe w środowiskach wilgotnych i korozyjnych?
Tak, o ile wybierzemy właściwą wersję materiałową lub powłokę antykorozyjną. W branży spożywczej czy chemicznej często stosuje się końcówki wykonane ze stali nierdzewnej albo zabezpieczone niklowaniem.

4. Czy do końcówki widełkowej można zamocować własny, niestandardowy sworzeń?
Jest to możliwe, ale ważne, by zachować odpowiednie wymiary. Sworzeń nie powinien być szerszy niż zaprojektowany otwór. Należy też zadbać o właściwe zabezpieczenie (zawleczkę lub pierścień).

5. Czy istnieje ryzyko wyrobienia się gwintu w tłoczysku siłownika?
Tak, jeśli końcówka widełkowa jest niewłaściwie zamontowana (np. za luźno lub zbyt mocno dokręcona), albo gdy stosujemy nakrętkę słabej jakości. Intensywne wibracje czy przekraczanie dopuszczalnych sił mogą przyspieszyć zużycie gwintu.

6. Jak często należy sprawdzać stan końcówki widełkowej?
To zależy od intensywności eksploatacji. W aplikacjach ciągłych, narażonych na duże obciążenia, wskazana jest comiesięczna lub kwartalna inspekcja. W układach mniej wymagających wystarczy kontrola podczas rutynowych przeglądów maszyn.

7. Czy możliwa jest szybka wymiana końcówki widełkowej na inny rozmiar?
Tak, ale tylko wtedy, gdy tłoczysko siłownika ma gwint o danym rozmiarze. Jeżeli chcemy przejść z M16x1,5 na M20x1,5, a tłoczysko ma już trwały gwint M16x1,5, konieczna będzie wymiana całego siłownika lub przynajmniej jego tłoczyska.

8. Jak uniknąć poluzowania się końcówki w trakcie intensywnej pracy?
Stosuje się kilka metod: odpowiedni moment dokręcenia (klucz dynamometryczny), użycie kleju do gwintów, zastosowanie podkładek sprężystych czy kontr-nakrętek (jeśli projekt na to pozwala).

9. Czy końcówki widełkowe CPP PREMA spełniają normy ISO 15552?
Tak, w większości przypadków są zgodne zarówno z CNOMO, jak i z normą ISO 15552 (dawniej ISO 6431). Niemniej trzeba każdorazowo weryfikować w dokumentacji, czy dany model pokrywa się z wymogami konkretnego standardu.

10. Czy można używać końcówek widełkowych w siłownikach z dodatkową prowadnicą?
Owszem, o ile konstrukcja prowadnicy nie koliduje z widełkami. Czasem trzeba zwrócić uwagę na wykrój przestrzeni wokół tłoczyska. Warto skonsultować ten aspekt z producentem siłownika lub końcówek.

11. Co zrobić, gdy gwint na tłoczysku ma uszkodzone zwoje?
Można spróbować go naprawić narzynką o odpowiednim rozmiarze lub wstawić tuleję gwintowaną, jeśli uszkodzenia są rozległe. W krytycznych przypadkach lepsza jest wymiana całego tłoczyska bądź siłownika. Próba montażu końcówki widełkowej na uszkodzonym gwincie może skutkować awarią i groźną sytuacją w trakcie pracy.

12. Czy dostępne są końcówki widełkowe w wykonaniu ATEX?
Niektóre aplikacje w strefach zagrożonych wybuchem wymagają certyfikatów ATEX. Końcówki widełkowe jako element metalowy same w sobie rzadko stanowią źródło zapłonu, lecz w zależności od rodzaju powłoki czy użytych materiałów można uzyskać stosowną aprobatę. Najlepiej jest zapytać producenta o konkretny model i jego dokumentację.

13. Jak zredukować hałas powstający podczas kontaktu sworznia z widełkami?
Można zastosować tulejki plastikowe, które wypełnią przestrzeń pomiędzy sworzniem a ściankami widełek. Chronią one też metal przed ścieraniem i tłumią wibracje. Warto jednak sprawdzić, czy taka modyfikacja nie wpłynie na wytrzymałość połączenia.

14. Czy w razie potrzeby można skrócić widełki?
Teoretycznie tak, choć nie jest to zalecane. Skracanie fabrycznie wykonanych widełek może obniżyć ich wytrzymałość i unieważnić gwarancję. Jeśli potrzebne jest niestandardowe rozwiązanie, lepiej skontaktować się z producentem i zapytać o produkt specjalny.

15. Czy końcówki widełkowe dostępne są w wersji z blokadą obrotu?
Zazwyczaj widełki umożliwiają swobodny obrót wokół sworznia. Jeśli aplikacja wymaga blokady obrotu, stosuje się raczej inne rozwiązania, takie jak łączniki kompensacyjne czy uchwyty z ogranicznikami.

16. Czy istnieją końcówki widełkowe z gwintem lewoskrętnym?
Tak, choć są znacznie rzadsze. W wyjątkowych sytuacjach konstrukcyjnych (np. w manipulatorach, gdzie ruch w dwóch osiach wymaga odwrotnego gwintu) producent może dostarczyć końcówkę lewoskrętną. Trzeba to jednak uzgodnić indywidualnie.

17. Jak długo trwa montaż końcówki widełkowej?
W sprzyjających warunkach, przy łatwym dostępie do siłownika, może to zająć kilka minut. Istotny jest stan gwintu, dostępność narzędzi i brak kolizji z innymi podzespołami.

18. Czy demontaż końcówki widełkowej jest równie łatwy jak montaż?
Z reguły tak, o ile gwint nie uległ uszkodzeniu, a klej do gwintów nie jest zbyt silny. Czasem wystarczy podgrzać połączenie, by rozpuścić środek zabezpieczający i w ten sposób ułatwić odkręcenie elementu.
