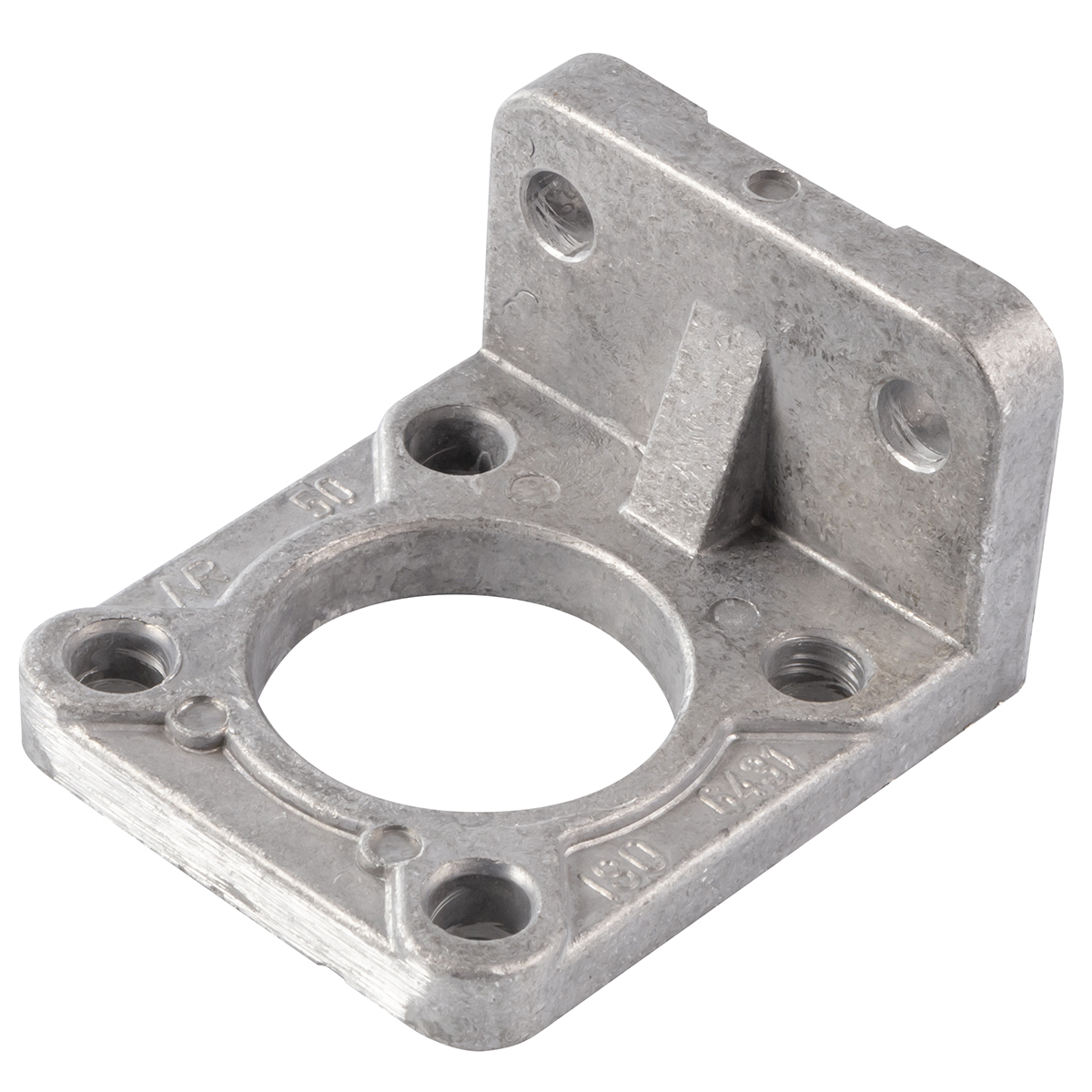

Łapy wysokie

Łapy mocujące wysokie do siłowników pneumatycznych marki CPP PREMA stanowią jeden z najważniejszych elementów w szerokim asortymencie akcesoriów i mocowań do siłowników pneumatycznych. Te specjalistyczne uchwyty, zwane również stopami montażowymi, zostały zaprojektowane z myślą o zapewnieniu stabilnego, bezpiecznego oraz trwałego połączenia korpusu siłownika pneumatycznego z podłożem lub inną powierzchnią montażową. Dzięki temu siłownik może pracować w zaplanowanym zakresie ruchu bez ryzyka niekontrolowanych przemieszczeń, uszkodzeń czy luzów, które mogłyby wpływać na wydajność i żywotność całego układu pneumatycznego.

W ofercie CPP PREMA dostępne są łapy mocujące wysokie przeznaczone do wielu popularnych rozmiarów siłowników pneumatycznych zgodnych ze standardami ISO 15552 (dawniej ISO 6431) oraz ISO 21287. Oznacza to, że bez względu na to, czy posiadasz siłownik o średnicy D32, D40, D50, D63, D80, D100, D125, D160 czy D200, znajdziesz w katalogu odpowiedni model łapy mocującej wysokiej pasujący do Twojego konkretnego rozwiązania. Każda łapa została wyprodukowana z zachowaniem rygorystycznych norm jakości, co przekłada się na precyzję wykonania i wysoką odporność na eksploatację w wymagających warunkach przemysłowych.

Aluminiowe wykonanie łap mocujących wysokich pozwala na uzyskanie idealnego kompromisu między wytrzymałością mechaniczną a lekkością konstrukcji. Aluminium charakteryzuje się wysoką odpornością na korozję, co jest szczególnie istotne w środowiskach, gdzie może występować wilgoć lub styczność z agresywnymi substancjami. Ponadto materiał ten dobrze odprowadza ciepło, co może mieć znaczenie w aplikacjach, w których temperatura otoczenia ulega zmianom lub siłownik generuje ciepło w trakcie intensywnego cyklu pracy.

CPP PREMA, jako producent i dostawca podzespołów do pneumatyki, kładzie duży nacisk na jakość i niezawodność. Łapy mocujące wysokie do siłowników pneumatycznych są wynikiem wieloletniego doświadczenia w branży i ścisłej współpracy z użytkownikami końcowymi. Projektanci zwracają uwagę zarówno na ergonomię montażu, jak i na łatwość późniejszego serwisowania. W ten sposób końcowy użytkownik otrzymuje akcesorium, które nie tylko solidnie mocuje siłownik, lecz także upraszcza prace konserwacyjne i ewentualne wymiany elementów w przyszłości.

Wykorzystanie łap mocujących wysokich zapewnia odpowiednie podparcie wzdłuż korpusu siłownika. Właściwie dobrane mocowanie eliminuje możliwość niepożądanych drgań i wibracji, jakie mogą pojawić się w czasie pracy z dużymi obciążeniami lub przy wyższych częstotliwościach cykli. Dzięki temu cały układ pneumatyczny działa stabilnie, a żywotność jego elementów – w tym uszczelek, tulei prowadzących czy łożysk – jest wydłużona. Mniejsze są także ryzyko wycieków powietrza oraz kosztowne przestoje w produkcji, ponieważ każdy komponent pracuje w optymalnych warunkach.

W przypadku przemysłowych linii produkcyjnych, gdzie kluczowe znaczenie ma powtarzalność procesów oraz zachowanie wysokich standardów bezpieczeństwa i higieny pracy, wysokie łapy montażowe od CPP PREMA sprawdzają się doskonale. Stabilne zamocowanie siłownika to jeden z warunków niezawodnego działania całego systemu, pozwalający ograniczać nieplanowane awarie i podnosić wydajność. Jednocześnie aluminiowa konstrukcja nie obciąża nadmiernie maszyn, co może mieć znaczenie przy projektowaniu układów transportu czy manipulacji, w których masa urządzeń często odgrywa kluczową rolę.

Istotną zaletą łap wysokich CPP PREMA jest ich uniwersalność. Produkt można stosować w szerokim zakresie zastosowań i w różnych branżach – od przemysłu spożywczego i farmaceutycznego, aż po sektor samochodowy, hutniczy i elektroniczny. Wszędzie tam, gdzie wymagana jest precyzyjna praca siłowników pneumatycznych i ich pewne przymocowanie do konstrukcji nośnej. Dzięki temu, że łapy mocujące wysokie projektowane są według wytycznych norm ISO 15552 / ISO 6431 oraz ISO 21287, pasują one zarówno do nowych instalacji, jak i do modernizacji już istniejących linii technologicznych.

Producent zadbał o to, by każdy z wariantów (D32, D40, D50, D63, D80, D100, D125, D160, D200) był dostępny w formie aluminiowej odlewanej ciśnieniowo, co umożliwia zachowanie jednorodnej struktury materiału i redukuje wewnętrzne naprężenia. Proces odlewania ciśnieniowego gwarantuje też powtarzalność kształtu oraz precyzję wymiarów, istotną przy montażu i współpracy z uszczelnieniami czy prowadnicami siłownika. Podczas projektowania i wytwarzania zwraca się uwagę na każdy detal, żeby powierzchnia styku z siłownikiem była maksymalnie równa, a śruby mocujące mogły być dokręcane z właściwym momentem.

Wysokie łapy mocujące CPP PREMA do siłowników pneumatycznych wyróżniają się następującymi cechami:

1. Standaryzacja – kompatybilność z normami ISO 15552 / 6431, ISO 21287 umożliwia uniwersalne zastosowanie.

2. Aluminiowa konstrukcja – lekka, odporna na korozję, gwarantuje odpowiednią wytrzymałość.

3. Precyzja wykonania – zapewnia idealne spasowanie z korpusem siłownika i stabilny montaż.

4. Odporność na warunki przemysłowe – dzięki wytrzymałemu stopowi aluminium, łapy sprawdzają się w warunkach wilgotnych, zapylonych i przy wahaniach temperatury.

5. Łatwa konserwacja – przemyślana budowa i dostęp do śrub montażowych minimalizują czas potrzebny na ewentualne naprawy.

Dodatkowo producent dba o wygodę zamawiania i dostępność części zamiennych. W katalogach produktowych CPP PREMA znajdują się jasno opisane wymiary (AH, AT, AU, ØD, ØDo1, ØDo2, E, L1, L2, TG, TR), co pozwala na błyskawiczną identyfikację właściwego modelu i ułatwia dobór łapy do konkretnego zastosowania. Każdy rozmiar łapy ma swój unikatowy numer zamówieniowy, co redukuje pomyłki logistyczne i przyspiesza proces dostaw.

Podsumowując, łapy mocujące wysokie do siłowników pneumatycznych D32, D40, D50, D63, D80, D100, D125, D160 i D200 w wykonaniu aluminiowym to akcesoria o wysokiej jakości i niezawodności, które doskonale wpisują się w potrzeby współczesnego przemysłu. Solidność, kompatybilność z czołowymi normami, dbałość o detale oraz łatwość montażu przekładają się na szerokie uznanie wśród użytkowników. Te cechy czynią produkty CPP PREMA optymalnym wyborem dla inżynierów projektujących nowe instalacje pneumatyczne lub modernizujących istniejące systemy, gdzie kluczowym aspektem jest efektywna i długotrwała eksploatacja urządzeń.

Dzięki najwyższym standardom wykonania oraz zastosowaniu nowoczesnych technologii produkcji, łapy mocujące wysokie z powodzeniem spełniają rygorystyczne wymogi branż przemysłowych o najwyższym poziomie automatyzacji. Jednocześnie, dzięki wykorzystaniu aluminium, produkty zachowują lekkość, co w niektórych aplikacjach pozwala istotnie zaoszczędzić przestrzeń i zmniejszyć obciążenia konstrukcji. Wszystko to przekłada się na niższe koszty eksploatacyjne, zwiększoną produktywność oraz bezpieczeństwo użytkowania.

Łapy mocujące wysokie do siłowników pneumatycznych marki CPP PREMA są rozwiązaniem o bardzo szerokim spektrum zastosowań. Ich główną funkcją jest stabilne utrzymanie korpusu siłownika w zadanym położeniu, tak aby ruch tłoka i praca całego układu pneumatycznego przebiegały w sposób kontrolowany i bezpieczny. Dzięki temu, że łapy te spełniają wymagania norm ISO 15552 (dawniej ISO 6431) oraz ISO 21287, można je wykorzystać w różnorodnych branżach, w tym w:

1. Przemyśle spożywczym – w aplikacjach, gdzie kluczowa jest higiena, łatwość mycia i odporność na korozję. Łapy o konstrukcji aluminiowej nie podlegają degradacji w kontakcie z wilgocią czy wodą, a ich gładkie powierzchnie są proste w czyszczeniu. W zakładach spożywczych montuje się siłowniki z wysokimi stopami do obsługi linii napełniających, sortujących lub pakujących produkty spożywcze, gdzie wymagana jest precyzja i spora liczba cykli pracy w ciągu doby.

2. Przemyśle farmaceutycznym i kosmetycznym – podobnie jak w branży spożywczej, tu również znaczenie ma odporność na korozję, a także zgodność z wyśrubowanymi standardami sterylności i bezpieczeństwa. Łapy mocujące wysokie pozwalają na stabilne zamocowanie siłowników w maszynach mieszających, dozujących czy konfekcjonujących, gdzie wymagana jest powtarzalność i czystość procesu.

3. Przemyśle motoryzacyjnym – podczas montażu podzespołów samochodowych, w systemach manipulacyjnych, robotach spawalniczych czy w liniach montażowych nadwozi, kluczowe jest precyzyjne i stabilne działanie siłowników pneumatycznych. Łapy wysokie CPP PREMA gwarantują optymalną pracę w warunkach dużych obciążeń dynamicznych oraz przy znaczących siłach docisku.

4. Przemyśle elektronicznym – w procesach montażu podzespołów elektronicznych wykorzystuje się siłowniki do delikatnego chwytania i pozycjonowania komponentów. Dzięki solidnym, wysokim łapom montażowym można ograniczyć wibracje i zapewnić precyzję ruchu, co ma znaczenie zwłaszcza w produkcji masowej oraz automatyzacji linii SMT (Surface Mount Technology).

5. Sektorze opakowaniowym – łapy mocujące wysokie stosuje się w maszynach pakujących, gdzie siłowniki pneumatyczne odpowiedzialne są za formowanie pudełek, zaklejanie, foliowanie czy etykietowanie produktów. Stabilne mocowanie siłownika wpływa na wydajność i bezawaryjność maszyn pakujących, co w bezpośredni sposób przekłada się na tempo produkcji i redukcję przestojów.

6. Przemyśle drzewnym i meblarskim – siłowniki pneumatyczne znajdują zastosowanie w stołach montażowych, prasach do klejenia czy innych urządzeniach wykorzystywanych przy obróbce drewna. Łapy mocujące wysokie pozwalają na bezpieczne i trwałe przytwierdzenie siłowników, nawet w warunkach zapylenia i kontaktu z pyłem drzewnym.

7. Przemyśle papierniczym – w maszynach do obróbki i formowania papieru, w prasie do recyclingu czy w instalacjach transportowych i sortujących, łapy wysokie stabilizują siłowniki, dzięki czemu procesy takie jak cięcie, przewijanie czy składanie przebiegają płynnie.

8. Przemyśle hutniczym i metalurgicznym – mimo że w większości przypadków stosuje się tam cięższe rozwiązania, wiele etapów linii przemysłowych obejmuje manipulowanie elementami przy pomocy siłowników pneumatycznych. Łapy mocujące wysokie z aluminium mogą służyć w segmentach linii, w których występują wyższe temperatury otoczenia, ale nieprzekraczające zakresu wytrzymałości stopu aluminiowego.

9. Przemyśle tworzyw sztucznych – wtryskarki, maszyny do termoformowania, linie do recyklingu tworzyw – w każdym z tych obszarów siłowniki pneumatyczne spełniają ważną funkcję. Odpowiednie łapy mocujące wysokie pozwalają na pewne i trwałe zamontowanie siłownika, dzięki czemu operacje formowania czy transportu detali z tworzyw sztucznych realizowane są bez zakłóceń.

Zastosowanie łap mocujących wysokich CPP PREMA można streścić w dwóch aspektach: funkcjonalność i bezpieczeństwo. Funkcjonalność wynika z precyzyjnego utrzymania siłownika w wymaganej pozycji – czy to pionowej, czy poziomej. Bez względu na orientację montażu, łapy zachowują pewny chwyt i usztywnienie całego układu. To istotne, by zapewnić efektywność pracy maszyn, minimalizować ryzyko usterek oraz utrzymać wysoką jakość produkcji.

Bezpieczeństwo to kolejne ważne kryterium. W zakładach przemysłowych przestrzeganie procedur BHP i minimalizowanie ryzyka wypadków jest absolutnym priorytetem. Prawidłowo zamontowany siłownik to mniejsze prawdopodobieństwo niekontrolowanego ruchu, pęknięcia czy wysunięcia elementu z prowadzenia. Zwłaszcza przy większych średnicach (jak D160 czy D200) solidne łapy montażowe to wymóg związany z potężnymi siłami generowanymi przez siłowniki.

Wysokie łapy mocujące sprawdzają się także w środowiskach, w których kluczowe znaczenie ma oszczędność miejsca. W wielu liniach technologicznych przestrzeń robocza jest ograniczona, a możliwość kompaktowego i jednocześnie stabilnego montażu siłownika warunkuje poprawne działanie całego systemu. Dzięki swojej konstrukcji łapy te często pozwalają na montaż siłownika w taki sposób, by ten nie kolidował z innymi elementami maszyn, kablami czy przewodami pneumatycznymi.

Warto zauważyć, że każde rozwiązanie montażowe powinno być dostosowane do specyfiki danej aplikacji. W niektórych zastosowaniach dominują wysokie temperatury, w innych z kolei występują agresywne chemikalia lub duże różnice ciśnień. Z tego powodu zawsze należy przeanalizować warunki pracy i dopasować materiał oraz rozmiar łap mocujących. Produkty CPP PREMA w wykonaniu aluminiowym stanowią złoty środek dla wielu gałęzi przemysłu – łączą odporność na korozję, lekkość i wytrzymałość, co w praktyce daje szerokie pole do optymalnego wykorzystania w różnych konfiguracjach montażowych.

Należy podkreślić, że łapy mocujące wysokie nie tylko ułatwiają sam proces instalacji czy konserwacji siłownika, lecz także umożliwiają szybką wymianę lub relokację sprzętu, np. w sytuacjach, gdy linia produkcyjna musi zostać przearanżowana na potrzeby innego zamówienia bądź zmieniają się wymagania produkcyjne. Wówczas wymiary standaryzowane według norm ISO sprzyjają szybkiemu i prostemu montażowi nowych urządzeń na już istniejących ramach montażowych.

Dane techniczne łap mocujących wysokich do siłowników pneumatycznych są niezwykle istotne, ponieważ pozwalają na prawidłowy dobór akcesorium do konkretnego zastosowania. Parametry takie jak wymiary montażowe, rozstaw otworów, średnica mocowań, czy dopuszczalne obciążenia wpływają na kompatybilność z siłownikiem oraz warunki pracy całego układu pneumatycznego. Poniżej przedstawione zostaną kluczowe aspekty techniczne dotyczące łap mocujących wysokich CPP PREMA w wykonaniu aluminiowym, przeznaczonych do siłowników o średnicach D32, D40, D50, D63, D80, D100, D125, D160 i D200.

1. Wymiary montażowe (standard ISO)

   - Łapy mocujące wysokie zgodne z ISO 15552 (dawniej ISO 6431) i ISO 21287 mają standaryzowane rozstawy otworów montażowych, dopasowane do kołnierzy i uchwytów montowanych na korpusach siłowników.

   - Wymiary takie jak AH (wysokość otworu osiowego), AT (grubość stopki), AU (szerokość stopki), E (odległość między osiami otworów montażowych) czy L1, L2, TG, TR – każda z tych wielkości została zaprojektowana tak, by bezproblemowo współpracować z korpusem siłownika pneumatycznego w odpowiednim zakresie średnicy.

   - Standaryzacja wymiarów ułatwia również przewidywanie miejsca montażu i rozmieszczenia innych komponentów w maszynie.

2. Rozmiary dostępne dla łap wysokich

   - D32: Siłowniki o średnicy tłoka 32 mm.

   - D40: Siłowniki o średnicy tłoka 40 mm.

   - D50: Siłowniki o średnicy tłoka 50 mm.

   - D63: Siłowniki o średnicy tłoka 63 mm.

   - D80: Siłowniki o średnicy tłoka 80 mm.

   - D100: Siłowniki o średnicy tłoka 100 mm.

   - D125: Siłowniki o średnicy tłoka 125 mm.

   - D160: Siłowniki o średnicy tłoka 160 mm.

   - D200: Siłowniki o średnicy tłoka 200 mm.

   Każdy z tych rozmiarów posiada przypisany numer katalogowy oraz zestaw parametrów geometrycznych, dostosowany do wytycznych ISO, tak aby zamawianie i identyfikacja były jak najprostsze.

3. Otwory montażowe

   - Zazwyczaj każda łapa ma cztery otwory montażowe (4xØD0), przeznaczone do mocowania śrubami.

   - Średnica i rozmieszczenie otworów muszą być dopasowane do konkretnego siłownika, tak by zagwarantować bezpieczne i stabilne zamocowanie.

   - Otwory nierzadko posiadają sfazowanie lub dopasowanie pod łeb śruby, co ułatwia montaż i zapewnia odpowiedni docisk.

4. Materiał

   - Łapy mocujące wysokie CPP PREMA są wykonane z aluminium odlewanego ciśnieniowo.

   - Ten proces produkcji zapewnia jednorodność struktury materiału, co przekłada się na podwyższoną wytrzymałość i trwałość akcesorium.

   - Aluminium charakteryzuje się wysoką odpornością na korozję i jest relatywnie lekkie, co ułatwia manipulowanie elementami w trakcie montażu i nie obciąża nadmiernie konstrukcji maszyny.

5. Wykończenie powierzchni

   - W celu zwiększenia odporności na uszkodzenia mechaniczne i korozję, łapy mocujące często posiadają anodowane lub lakierowane wykończenie (choć to zależy od konkretnego modelu i serii produktu).

   - Gładka powierzchnia nie tylko ułatwia utrzymanie czystości, lecz także zwiększa walory estetyczne całego układu pneumatycznego.

6. Dopuszczalne obciążenia i siły robocze

   - Dla każdej z łap mocujących istnieją zalecenia co do maksymalnych obciążeń statycznych i dynamicznych, które mogą się pojawiać podczas pracy.

   - W praktyce, jeśli siłownik jest narażony na działanie dużych sił bocznych, udarów czy drgań, należy zwrócić szczególną uwagę na odpowiedni dobór rozmiaru łapy.

   - Należy uwzględnić zapas bezpieczeństwa (tzw. safety factor), zwłaszcza w zastosowaniach krytycznych z punktu widzenia niezawodności czy BHP.

7. Tolerancje wymiarowe

   - Wysoka jakość wykonania łap pozwala na zachowanie rygorystycznych tolerancji, co jest konieczne w kontekście prawidłowego montażu z siłownikiem i jego uszczelnieniami.

   - Precyzyjna obróbka oraz kontrola jakości na każdym etapie produkcji minimalizują ryzyko luzów lub rozbieżności wymiarowych.

8. Standardy i certyfikaty

   - CPP PREMA produkuje łapy mocujące wysokie w zgodności z międzynarodowymi standardami jakości (ISO).

   - Niektóre produkty mogą być dodatkowo certyfikowane zgodnie z wymogami branżowymi, np. ATEX (jeśli siłownik pracuje w środowiskach zagrożonych wybuchem), jednak w przypadku typowych łap z aluminium odlewanego, najistotniejsze jest przestrzeganie normy wymiarowej ISO.

9. Temperatura pracy

   - Aluminium ma dobrą przewodność cieplną, dlatego łapy te mogą pracować w szerokim zakresie temperatur.

   - Niemniej jednak należy pamiętać o ograniczeniach: zazwyczaj zaleca się pracę w temperaturach od około -20°C do +80°C. W wyższych temperaturach mogą się pojawiać odkształcenia czy pogorszenie własności mechanicznych.

10. Waga elementów

    - Dokładna masa łap zależy od rozmiaru (D32 – najmniejsza, D200 – największa).

    - W porównaniu z alternatywami stalowymi, łapy aluminiowe są zdecydowanie lżejsze, co często stanowi kluczową zaletę w aplikacjach mobilnych bądź w robotyce, gdzie nadmierna masa akcesoriów mogłaby obniżyć dynamikę pracy urządzenia.

Z punktu widzenia użytkownika i projektanta instalacji pneumatycznej, opisane powyżej parametry techniczne mają zasadnicze znaczenie przy określaniu kompatybilności i trwałości montażu. Dzięki nim można precyzyjnie zwymiarować cały system, zaplanować rozmieszczenie siłowników na maszynie, dobrać odpowiednie śruby montażowe i ustalić momenty dokręcania połączeń.

Biorąc pod uwagę normy ISO, łapy wysokie CPP PREMA zachowują interfejs i wymiary typowe dla większości siłowników dostępnych na rynku. To oznacza, że w razie konieczności wymiany siłownika lub modernizacji linii produkcyjnej, można łatwo dopasować nowe urządzenie pneumatyczne, korzystając z tego samego zestawu łap. Oczywiście, przed wymianą zawsze warto sprawdzić, czy średnica cylindra i ogólne wymiary siłownika pokrywają się z parametrami posiadanego mocowania.

Wybór materiałów konstrukcyjnych do produkcji łap mocujących wysokich ma kluczowe znaczenie dla ostatecznej jakości, wytrzymałości i trwałości tych akcesoriów. CPP PREMA, bazując na wieloletnim doświadczeniu oraz wiedzy inżynieryjnej, stosuje w swoich łapach mocujących wysokich głównie aluminium odlewane ciśnieniowo. Poniżej przyjrzymy się, dlaczego właśnie ten rodzaj materiału i techniki odlewniczej jest tak ceniony w branży pneumatycznej oraz jakie korzyści przynosi użytkownikom.

1. Aluminium – właściwości fizyczne i mechaniczne

   - Lekkość: Gęstość aluminium jest znacznie niższa w porównaniu ze stalą. Dzięki temu masa łap mocujących jest relatywnie niewielka, co ułatwia montaż i przestawianie siłownika w razie potrzeby.

   - Wytrzymałość: Nowoczesne stopy aluminium, zwłaszcza poddawane procesom odlewniczym, charakteryzują się wysoką wytrzymałością na rozciąganie i ściskanie, dzięki czemu łapy potrafią przenosić znaczne obciążenia.

   - Odporność na korozję: W naturalny sposób na powierzchni aluminium tworzy się warstwa tlenku, która stanowi barierę ochronną przed korozją. Dzięki temu łapy mocujące wysokie można stosować w środowiskach narażonych na działanie wilgoci czy czynników atmosferycznych.

   - Dobra przewodność cieplna: Aluminium szybko odprowadza ciepło, co może mieć znaczenie w środowiskach, gdzie siłowniki są narażone na nagrzewanie lub występują wahania temperatur.

2. Proces odlewania ciśnieniowego

   - Jednorodność struktury: W odlewaniu ciśnieniowym ciekłe aluminium wtłaczane jest pod wysokim ciśnieniem do formy. Dzięki temu uzyskuje się precyzyjne odwzorowanie kształtu łapy i ogranicza liczbę wad wewnętrznych, takich jak pory czy jamy skurczowe.

   - Powtarzalność: Ze względu na automatyzację procesu i ścisłą kontrolę parametrów (ciśnienia, temperatury, czasu), każda partia łap jest wykonana według tych samych standardów jakości. To zapewnia klientom pewność kompatybilności i równej jakości produktów.

   - Złożone kształty: Odlewanie ciśnieniowe pozwala uzyskiwać nawet skomplikowane geometrie łap mocujących, uwzględniające otwory, wzmocnienia czy żebra usztywniające. W efekcie finalny produkt może być bardziej wytrzymały przy zachowaniu małej masy.

3. Obróbka wykańczająca

   - Po wyjęciu z formy odlewniczej, łapy poddaje się obróbce mechanicznej (np. frezowaniu, toczeniu, wierceniu), aby uzyskać dokładne wymiary otworów montażowych oraz powierzchni styku z siłownikiem.

   - W procesie obróbki usuwane są również nadlewki i ewentualne nierówności. W efekcie użytkownik otrzymuje komponent o najwyższej jakości wykończenia i zgodności wymiarowej.

   - Dodatkowo, powierzchnia może być poddawana anodowaniu czy malowaniu proszkowemu w celu podniesienia walorów estetycznych i odporności.

4. Testy wytrzymałościowe

   - W ramach kontroli jakości, łapy mocujące wysokie często przechodzą testy obciążeniowe i badania nieniszczące (np. badania penetracyjne), pozwalające wykryć ewentualne pęknięcia.

   - Producent może przeprowadzać próby zmęczeniowe, sprawdzające trwałość elementu przy wielokrotnie powtarzanych obciążeniach, co jest charakterystyczne dla pracy siłowników w wielu aplikacjach przemysłowych.

   - Dzięki temu użytkownicy mają pewność, że otrzymują produkt spełniający rygorystyczne standardy i gotowy do pracy w trudnych warunkach.

5. Korzyści wynikające z zastosowania aluminium

   - Redukcja masy układu: Lżejsze łapy to mniejsze siły bezwładności i możliwość stosowania siłowników o mniejszych gabarytach, jeśli pozwala na to aplikacja.

   - Mniejsze zużycie energii: W przypadku maszyn poruszających się lub robotów, niższa masa komponentów może przekładać się na zmniejszenie energii potrzebnej do ruchu.

   - Łatwość montażu: Aluminiowe łapy można bez trudu przenosić i instalować, co przyspiesza prace serwisowe i integracyjne.

   - Odporność na korozję: Przy zachowaniu odpowiednich warunków pracy i konserwacji, łapy z aluminium zachowują swój wygląd i parametry przez długi czas.

6. Alternatywne materiały

   - Na rynku można spotkać łapy mocujące wysokie wykonane ze stali lub żeliwa. Jednak w przypadku siłowników pneumatycznych w większości zastosowań przemawia się za aluminium, ze względu na wyżej wymienione zalety.

   - Stal bywa konieczna w aplikacjach o bardzo dużych obciążeniach lub w ekstremalnych warunkach (np. bardzo wysokie temperatury). Z kolei żeliwo może okazać się korzystne w kontekście kosztowym, aczkolwiek cechuje się ono wyższą masą i niekiedy mniejszą odpornością na uderzenia w porównaniu z odpowiednimi stopami aluminium.

   - W systemach opartych na standardzie ISO 15552 / ISO 21287 aluminium stanowi złoty środek, zapewniając zarówno wytrzymałość, jak i lekkość.

7. Zrównoważony rozwój

   - Aluminium jest materiałem, który można poddawać recyklingowi w niemal nieograniczonym stopniu, nie tracąc przy tym istotnych właściwości mechanicznych.

   - Dla firm dbających o ekologię i zrównoważony rozwój, wybór akcesoriów wykonanych z tego metalu może stanowić dodatkowy atut, wspierający politykę środowiskową i pozwalający uzyskać lepszy bilans ekologiczny całego procesu produkcji.

8. Dostępność zamienników i kompatybilność

   - Dzięki temu, że łapy z aluminium są standardem w wielu branżach, z łatwością można znaleźć zamienniki lub dodatkowe akcesoria.

   - W przypadku konieczności modernizacji czy rozbudowy linii produkcyjnej, stosowanie standaryzowanych produktów aluminiowych CPP PREMA ułatwia szybką adaptację do nowych wymagań.

 9. Przykładowe wzmocnienia konstrukcyjne

   - W modelach łap przeznaczonych do większych średnic siłowników (D125, D160, D200) często stosuje się dodatkowe żebra usztywniające, które wzmacniają konstrukcję i przeciwdziałają odkształceniom.

   - Te żebra są zazwyczaj integralną częścią odlewu, co pozwala zachować wszystkie zalety procesu odlewania ciśnieniowego.

Poprawny montaż łap mocujących wysokich do siłowników pneumatycznych to kluczowy etap gwarantujący bezpieczne i efektywne działanie całego układu. Poniższa instrukcja przedstawia zalecany krok po kroku sposób instalacji, uwzględniając dobre praktyki inżynierskie oraz zasady BHP. Należy pamiętać, że szczegółowe wytyczne mogą się nieznacznie różnić w zależności od modelu łapy czy specyfikacji projektu, dlatego zawsze warto sprawdzić informacje w dokumentacji technicznej CPP PREMA.

1. Przygotowanie stanowiska

   - Wyłącz źródło zasilania pneumatycznego: Zanim rozpoczniesz jakiekolwiek prace montażowe przy siłowniku, upewnij się, że układ pneumatyczny jest odcięty od zasilania sprężonym powietrzem i nie ma możliwości jego samoczynnego uruchomienia.

   - Zgromadź narzędzia i materiały pomocnicze: W zależności od rozmiaru łapy (od D32 do D200) będziesz potrzebować odpowiednich kluczy dynamometrycznych, śrub montażowych, podkładek i ewentualnie uszczelek.

   - Skontroluj powierzchnię montażową: Upewnij się, że miejsce, w którym zamierzasz zamocować łapę, jest czyste, wolne od zanieczyszczeń i uszkodzeń. Równa i stabilna powierzchnia to warunek prawidłowego przylegania łapy.

2. Sprawdzenie zgodności wymiarowej

   - Zweryfikuj typ siłownika: Upewnij się, że wybrana łapa (wysoka) odpowiada średnicy cylindra siłownika (D32, D40, D50, D63, D80, D100, D125, D160, D200) i jest zgodna z normą ISO 15552 / 21287.

   - Porównaj otwory montażowe: Przełóż łapę do korpusu siłownika, aby wizualnie potwierdzić, że otwory na śruby pokrywają się z gwintowanymi otworami bądź nakrętkami mocującymi w siłowniku.

   - Zwróć uwagę na kierunek montażu: Wysoka łapa mocująca ma swoją określoną orientację – część podstawowa przylega do powierzchni maszyny, a kołnierz z otworem obejmuje lub styka się z korpusem siłownika.

3. Montaż łapy na siłowniku

   - Ustaw łapę w odpowiedniej pozycji: Wyprofilowana część łapy powinna być ściśle dosunięta do korpusu siłownika, tak aby nie pojawiały się żadne szczeliny ani nierówności.

   - Włóż śruby montażowe: Zazwyczaj stosuje się śruby w klasie wytrzymałości 8.8 lub wyższej, co zależy od zaleceń producenta. Wsuń śruby w otwory i dokręć je równomiernie na krzyż, aby uniknąć przekoszenia łapy względem siłownika.

   - Zastosuj odpowiedni moment dokręcania: Skonsultuj się z tabelą momentów dokręcania dla śrub danej średnicy i klasy wytrzymałości. Nie przekraczaj zalecanych wartości, aby nie uszkodzić gwintów lub nie zdeformować łapy.

4. Mocowanie łapy do podłoża (lub innego elementu maszyny)

   - Wyrównaj pozycję siłownika: Sprawdź, czy siłownik jest ustawiony pod właściwym kątem i we właściwym położeniu względem reszty instalacji. Ewentualne korekty wykonaj przed dokręceniem śrub do podłoża.

   - Sprawdź płaszczyznę styku: Powierzchnia, do której przymocujesz łapę, powinna być gładka i wolna od zabrudzeń. W razie potrzeby usuń rdzę, smary lub inne zanieczyszczenia.

   - Dokręć śruby: Podobnie jak przy montażu do siłownika, użyj śrub odpowiedniej klasy i dokręcaj je równomiernie. Zachowaj zalecane momenty dokręcania.

5. Kontrola osiowości i równoległości

   - Sprawdź linię ruchu tłoka: Wał tłoka siłownika powinien poruszać się w zaprojektowanej osi, bez tendencji do bocznego wyboczenia czy zacinania. Niewłaściwe ustawienie może skrócić żywotność uszczelnień i prowadnic siłownika.

   - Upewnij się, że nie ma naprężeń: Zbyt sztywne połączenie lub niewłaściwe wypoziomowanie może powodować naprężenia w materiale łapy i siłownika, co może skutkować awariami.

6. Podłączenie zasilania pneumatycznego

   - Zamocuj przewody: Po zakończeniu prac mechanicznych możesz bezpiecznie podłączyć przewody pneumatyczne. Upewnij się, że nie są one zginane pod nienaturalnym kątem ani nie są narażone na tarcie o ostre krawędzie.

   - Zweryfikuj szczelność: Włącz zasilanie powietrzem przy niskim ciśnieniu próbnie, sprawdzając czy nie występują żadne nieszczelności w układzie ani niepożądane ruchy siłownika.

7. Test ruchu i obciążenia

   - Przeprowadź testowy cykl pracy: Uruchom siłownik i pozwól mu wykonać kilka pełnych skoków w warunkach zbliżonych do docelowych (obciążenie, częstotliwość). Obserwuj, czy nie pojawiają się drgania, wibracje, luzy czy nietypowe dźwięki.

   - Sprawdź stabilność mocowania: Po testach sprawdź ponownie moment dokręcania śrub – jeżeli łapa osiadła minimalnie, może być konieczne doprecyzowanie docisku.

8. Konserwacja i okresowe kontrole

   - Regularnie oceniaj stan łapy: W ramach rutynowych przeglądów instalacji pneumatycznej sprawdzaj, czy na łapie nie pojawiły się pęknięcia, korozja lub inne oznaki zużycia.

   - Dokonuj korekt i napraw na bieżąco: Jeżeli zauważysz poluzowanie się śrub lub odkształcenie elementu, niezwłocznie podejmij działania naprawcze. Zaniedbanie tych kwestii może prowadzić do poważniejszych awarii.

   - Czyszczenie: Aluminium jest łatwe do utrzymania w czystości. Wystarczy wilgotna szmatka lub stosowny środek czyszczący, by usunąć pył, oleje czy inne zanieczyszczenia.

9. Bezpieczeństwo i BHP

   - Podczas wszystkich prac montażowych stosuj odzież ochronną, rękawice i okulary.

   - Uważaj, by nie umieszczać rąk czy narzędzi w strefie pracy siłownika, gdy istnieje ryzyko włączenia zasilania sprężonym powietrzem.

   - Trzymaj się zaleceń producenta dotyczących maksymalnych obciążeń siłownika i łapy.

10. Uwagi dodatkowe

   - Dopasowanie akcesoriów: Czasami konieczne jest zastosowanie dodatkowych podkładek dystansowych, uszczelek lub innych elementów, aby łapa współpracowała z siłownikiem w sposób optymalny.

   - Wymiana łapy: Jeśli z jakiegoś powodu łapa ulegnie uszkodzeniu lub odkształceniu, zaleca się wymianę na nową, identyczną lub zgodną zamienną część od CPP PREMA. Próby naprawiania lub spawania elementów aluminiowych w sposób nieautoryzowany mogą prowadzić do utraty gwarancji i bezpieczeństwa użytkowania.

Poniżej zebraliśmy zestaw najczęściej zadawanych pytań dotyczących łap mocujących wysokich do siłowników pneumatycznych marki CPP PREMA oraz szczegółowe odpowiedzi na nie. Mamy nadzieję, że ta sekcja rozwieje wątpliwości i pomoże w optymalnym doborze oraz eksploatacji tych akcesoriów.

1. Czym różnią się łapy mocujące wysokie od standardowych łap do siłowników pneumatycznych?

Łapy mocujące wysokie charakteryzują się wyższą konstrukcją, która zapewnia większy prześwit między korpusem siłownika a powierzchnią montażową. Taka budowa bywa przydatna w sytuacjach, gdy konieczne jest zapewnienie dodatkowej przestrzeni na elementy maszyny lub gdy siłownik musi pracować w pozycji nieco uniesionej nad podłożem. Standardowe łapy są zazwyczaj niższe, co z kolei może być korzystne w instalacjach, gdzie priorytetem jest maksymalna kompaktowość.

2. Czy łapy wysokie CPP PREMA można stosować z siłownikami innych producentów?

Tak, pod warunkiem, że siłownik jest zgodny z normami ISO 15552 (ISO 6431) lub ISO 21287 w odpowiednim zakresie średnicy (np. D32, D40, D50, D63, D80, D100, D125, D160, D200). Łapy CPP PREMA są projektowane według standaryzowanych wymiarów, dzięki czemu pasują do zdecydowanej większości siłowników dostępnych na rynku. Warto jednak zawsze sprawdzić specyfikację wymiarową konkretnego modelu łapy i siłownika, aby uniknąć ewentualnych niezgodności.

3. Jakie są zalety aluminiowych łap w porównaniu do stali lub żeliwa?

Aluminium odlewane ciśnieniowo łączy w sobie wytrzymałość mechaniczną z lekkością oraz wysoką odpornością na korozję. Dzięki niższej masie ułatwia się montaż i zmniejsza obciążenia konstrukcji maszyny. Stal lub żeliwo może okazać się bardziej wytrzymałe w skrajnych warunkach, jednak w większości standardowych zastosowań przemysłowych aluminium stanowi optymalny kompromis między trwałością a praktycznością.

4. Czy mogę zamontować łapę odwrotnie (obróconą o 180 stopni) niż zaleca producent?

Wysokie łapy mocujące mają zazwyczaj określoną geometrię i punkt styku z korpusem siłownika. Ich montaż odwrotny może skutkować niewłaściwym rozkładem sił czy brakiem pełnej stabilności. Zaleca się przestrzeganie wytycznych producenta dotyczących orientacji montażu, aby uniknąć uszkodzeń siłownika lub samej łapy.

5. Jak często należy sprawdzać stan dokręcenia śrub w łapach mocujących?

Jest to zależne od intensywności eksploatacji siłownika i warunków pracy. Ogólnie rekomenduje się dokonywać przeglądów co określony okres (np. co 3 lub 6 miesięcy) w ramach standardowej konserwacji maszyn. Jeśli siłownik pracuje w środowisku o dużych wibracjach lub częstych uderzeniach, warto skrócić interwał między przeglądami i częściej weryfikować dokręcenie śrub montażowych.

6. Czy istnieje ryzyko pękania aluminium w warunkach niskich temperatur?

Aluminium zachowuje wysoką udarność nawet w ujemnych temperaturach, jednak należy uwzględnić faktyczne warunki aplikacji. Jeśli w środowisku pracy występują znaczne obciążenia udarowe w połączeniu z ekstremalnie niskimi temperaturami (np. poniżej -20°C), warto skonsultować się z działem technicznym CPP PREMA, aby potwierdzić możliwość bezpiecznego użytkowania i ewentualnie dobrać alternatywne materiały.

7. Czy łapy wysokie są zawsze najlepszym wyborem w każdej aplikacji?

Nie zawsze. Wybór typu łapy zależy od wymagań projektowych. Jeśli priorytetem jest maksymalne obniżenie profilu instalacji, standardowa (niższa) łapa może być lepszym rozwiązaniem. Łapy wysokie sprawdzają się świetnie tam, gdzie potrzebny jest dodatkowy odstęp od podłoża lub konieczne jest zamocowanie siłownika w pozycji uniesionej. Zawsze należy brać pod uwagę wymagania dotyczące wymiarów, stabilności i warunków pracy.

8. Jakie akcesoria dodatkowe mogą być potrzebne przy montażu łap?

Zazwyczaj kluczowym elementem są odpowiednie śruby montażowe i podkładki. Czasem stosuje się też dystanse czy łączniki, które pozwalają na precyzyjne wypoziomowanie siłownika. W trudnych warunkach (np. wysoka wilgotność, kontakt z substancjami chemicznymi) można rozważyć stosowanie specjalnych uszczelek, przekładek lub smarów antykorozyjnych.

9. Czy wymiana uszkodzonej łapy wpływa na gwarancję siłownika?

Z reguły wymiana samej łapy mocującej nie narusza gwarancji siłownika, pod warunkiem, że jest to część oryginalna bądź certyfikowany zamiennik i montaż został przeprowadzony zgodnie z zaleceniami. Jeśli jednak w trakcie montażu dojdzie do uszkodzenia korpusu siłownika lub innych podzespołów, to producent siłownika może zakwestionować roszczenia gwarancyjne.

10. Czy można stosować łapy CPP PREMA w aplikacjach ATEX (strefy zagrożone wybuchem)?

To zależy od konkretnej certyfikacji produktu. Jeśli producent przewidział i przetestował łapy pod kątem spełnienia norm ATEX, wówczas można je bezpiecznie stosować w strefach zagrożonych wybuchem. W przeciwnym razie konieczne jest użycie dedykowanych akcesoriów, które posiadają stosowny certyfikat. Zawsze należy sprawdzić dokumentację techniczną oraz oznaczenia na produkcie.

11. Jakie błędy są najczęściej popełniane podczas montażu łap mocujących wysokich?

- Niewłaściwy dobór rozmiaru: Przykładowo użycie łapy do D40 z siłownikiem D50 może powodować luzy lub brak osiowości.

- Brak równomiernego dokręcania śrub: Zbyt mocne dokręcenie jednej strony i zbyt słabe drugiej prowadzi do naprężeń i przekoszenia.

- Pominięcie kontroli stanu podłoża: Nierówna lub zanieczyszczona powierzchnia montażowa może skutkować luzami i niestabilnością siłownika.

- Niedostosowanie momentu dokręcania: Często klucz dynamometryczny nie jest używany, co może skutkować zerwaniem gwintu lub niedostatecznym dociskiem.

2. Czy można przemalować lub polakierować łapy we własnym zakresie?

Tak, jednak należy pamiętać o kilku rzeczach:

- Powierzchnia musi zostać odpowiednio przygotowana (oczyszczona i odtłuszczona).

- Stosowany lakier czy farba nie mogą wchodzić w reakcje z aluminium.

- Zbyt gruba warstwa lakieru w miejscach styku śrub czy w otworach montażowych może utrudniać prawidłowy montaż.

- Po pomalowaniu warto ponownie sprawdzić tolerancje wymiarowe, zwłaszcza w strefach krytycznych.

13. Czy łapy wysokie nadają się do pionowego montażu siłowników?

Tak. O ile siłownik jest zaprojektowany do pracy w pozycji pionowej, a łapa mocująca umożliwia solidne zamocowanie, to nie ma przeciwwskazań do pionowego montażu. Warto jedynie zwrócić uwagę na siły wynikające z ciężaru siłownika i ewentualnego ładunku. Przy większych średnicach (D125, D160, D200) konieczne może być zastosowanie dodatkowych punktów podparcia lub prowadnic.

14. Jak postępować w razie uszkodzenia gwintów w korpusie siłownika lub w łapie?

Jeżeli gwint uszkodzi się w korpusie siłownika, najczęściej naprawia się go przy użyciu specjalnych wkładek gwintowych (np. Helicoil), o ile producent siłownika dopuszcza taką procedurę. W przypadku uszkodzenia gwintu w łapie z aluminium zazwyczaj zaleca się jej wymianę, gdyż naprawa nie zawsze gwarantuje pełną wytrzymałość.

15. Czy łapy mogą przenosić obciążenia boczne działające na siłownik?

Tak, łapy mocujące wysokie są projektowane do stabilizacji siłownika i przejmowania pewnych obciążeń bocznych. Niemniej jednak należy wziąć pod uwagę maksymalne dopuszczalne wartości obciążenia określone w dokumentacji. Nadmierne siły boczne mogą prowadzić do zużycia uszczelnień i prowadnic siłownika, a także do ewentualnego uszkodzenia łapy.

16. Jak dbać o trwałość łap w dłuższej perspektywie?

- Regularnie przeprowadzaj inspekcje w ramach przeglądów maszyn.

- Unikaj przeciążeń i gwałtownych uderzeń, które mogą powodować mikropęknięcia.

- Zabezpieczaj przed korozją: w razie potrzeby stosuj środki antykorozyjne lub przechowuj maszynę w pomieszczeniach o niskiej wilgotności.

- Dbaj o właściwy montaż siłownika, tak aby nie powstawały naprężenia w trakcie pracy.

 17. Czy można łączyć łapy wysokie z innymi typami uchwytów (np. wahliwymi, kołnierzowymi)?

Tak, w niektórych aplikacjach stosuje się kilka rodzajów mocowań równocześnie, np. łapa na jednej stronie siłownika, a kołnierz na drugiej. Warto jednak upewnić się, że takie połączenie jest zalecane przez producenta i że nie powoduje konfliktu wymiarowego lub niepożądanych obciążeń na tłoczysko siłownika.

18. Gdzie mogę uzyskać wsparcie techniczne w przypadku wątpliwości co do montażu łap?

Najlepiej skontaktować się bezpośrednio z działem technicznym CPP PREMA. Specjaliści doradzą w zakresie doboru odpowiedniego modelu łapy, pomogą w rozwiązaniu problemów montażowych lub wskażą alternatywne rozwiązania, jeśli standardowe łapy nie spełniają wymagań projektu.

19. Czy łapy mocujące wysokie CPP PREMA mają wymagany atest w krajach Unii Europejskiej?

Tak, produkty CPP PREMA z reguły są zgodne z dyrektywami obowiązującymi na terenie UE i posiadają odpowiednie dokumenty świadczące o ich jakości i zgodności z normami. W razie wątpliwości zawsze można poprosić o kopię certyfikatów i atestów wraz z dokumentacją techniczną konkretnego modelu łapy.

20. Jak długo mogę użytkować łapy, zanim będzie konieczna ich wymiana?

Trwałość łap zależy od warunków pracy (obciążenia, drgania, środowisko) oraz częstotliwości konserwacji. Wiele łap pracuje latami bez konieczności wymiany, jednak w zastosowaniach krytycznych czy intensywnych warto przeprowadzać okresowe badania nieniszczące (np. badania penetracyjne) w celu wykrycia ewentualnych pęknięć.
