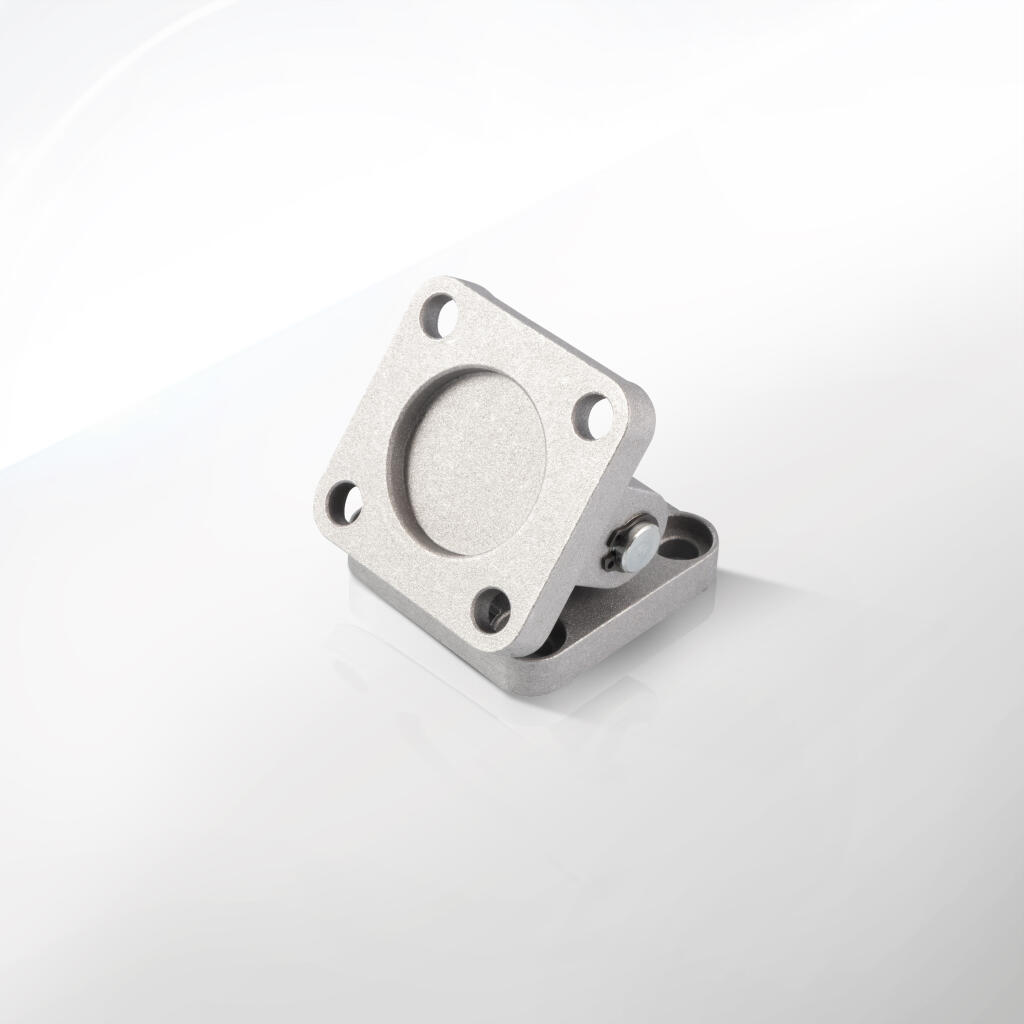

Ucha proste kompletne

Ucha proste kompletne do siłowników pneumatycznych marki CPP PREMA stanowią kluczowy element w szerokiej gamie akcesoriów montażowych. Zaprojektowano je w taki sposób, aby zapewniały pewne, stabilne i trwałe połączenie tłoczyska siłownika z wybranym segmentem maszyny lub instalacji. Wszystkie modele w tej grupie produktów są w pełni zgodne z międzynarodowymi normami ISO 6431/15552 oraz ISO 21287, co gwarantuje ich wysoki poziom kompatybilności z większością siłowników dostępnych na rynku – od niewielkich (D32) po bardzo duże (D320).

W ofercie znajdują się różne warianty materiałowe, takie jak żeliwo, aluminium i w niektórych wykonaniach również stal (lub jej stopy), co pozwala na optymalny dobór ucha do konkretnych wymagań aplikacji. Materiał żeliwny cechuje się dużą wytrzymałością mechaniczną i odpornością na wstrząsy, podczas gdy aluminium cenione jest za niewielką masę i naturalną odporność na korozję. Dzięki temu można dostosować produkt do branż, w których priorytetem są duże obciążenia (np. przemysł ciężki), lub do tych, gdzie kluczowa jest lekkość całego układu (np. przemysł spożywczy, farmaceutyczny czy opakowaniowy).

Każde ucho proste kompletne zawiera w zestawie odpowiednio dobrany sworzeń oraz elementy zabezpieczające (np. zawleczki, pierścienie, nakrętki). Taki komplet oznacza, że klient otrzymuje gotowe rozwiązanie – bez konieczności poszukiwania dodatkowych części. Montaż staje się zdecydowanie łatwiejszy i szybszy. Konstrukcja została opracowana w taki sposób, aby wytrzymywać obciążenia zarówno w kierunku osiowym, jak i poprzecznym w zakresie typowym dla pracy siłowników pneumatycznych o danych średnicach (D32, D40, D50, D63, D80, D100, D125, D160, D200, D250, a nawet D320).

Co więcej, producenci i projektanci instalacji pneumatycznych coraz częściej poszukują elementów o wysokim stopniu standaryzacji, by skrócić czas projektowania oraz ułatwić serwis. Ucha proste kompletne do siłowników pneumatycznych CPP PREMA idealnie wpisują się w te potrzeby. Każda referencja produktu (np. „Ucho proste kompletne do siłownika pneumatycznego D63 ISO 15552, aluminium”) zawiera szczegółowy opis parametrów technicznych: wymiary otworów, rozstaw śrub mocujących, dopuszczalne obciążenie czy masę. Informacje te są zawarte w tabelach, co umożliwia szybkie sprawdzenie, czy dany wariant spełnia kryteria projektu.

Istotnym atutem omawianych uch jest kompleksowa ochrona antykorozyjna oraz solidne wykonanie powierzchni stykowych. W przypadku modeli żeliwnych zazwyczaj stosuje się powłoki lakiernicze (np. malowanie proszkowe), które zapewniają długotrwałą ochronę przed działaniem czynników atmosferycznych, wilgoci czy pyłu przemysłowego. Przy wykonaniach aluminiowych nierzadko można spotkać wersje anodowane, dzięki czemu zwiększa się naturalna odporność tego materiału na utlenianie czy ścieranie. Niezależnie od wybranego wariantu materiałowego, celem jest zapewnienie maksymalnej żywotności i niezawodności w trudnych warunkach eksploatacyjnych.

Wśród dostępnych modeli wyróżniają się także rozwiązania przystosowane do większych obciążeń, np. ucho proste kompletne do siłownika D200 czy D250, często stosowane w liniach produkcyjnych przemysłu ciężkiego. Z drugiej strony, w mniejszych rozmiarach (D32, D40, D50) popularność zyskują wersje aluminiowe, które cechuje wysoka ergonomia montażu i niska masa własna, co ma znaczenie przy szybkich cyklach pracy siłownika (np. w branży opakowaniowej czy w montażu elektronicznym).

Ucha proste kompletne są też często określane mianem „uchwytów montażowych” czy „gniazd mocujących” w dokumentacjach technicznych niektórych producentów siłowników. Jednak dzięki przejrzystemu nazewnictwu CPP PREMA, łatwo je zidentyfikować i wybrać wariant pasujący do konkretnego siłownika i jego średnicy tłoka (D).

Poza samym korpusem ucha i sworzniem w skład zestawu wchodzą dodatkowe elementy montażowe, takie jak np. wkręty, podkładki i zawleczki, w zależności od tego, jak zaplanowano konstrukcję. Dzięki temu nie trzeba kompletować wielu drobnych części osobno – co jest niezwykle ważne w dziale utrzymania ruchu, gdzie liczy się szybka i bezbłędna naprawa maszyny.

Przeglądając katalog, zauważymy, że nazwy poszczególnych pozycji jasno wskazują na rozmiar i materiał wykonania, np.:

• Ucho proste kompletne do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, żeliwo

• Ucho proste kompletne do siłownika pneumatycznego D63 ISO15552/6431, ISO21287, aluminium

• Ucho proste kompletne do siłownika pneumatycznego D160 ISO15552/6431, ISO21287, żeliwo

• itp.

Wszystkie te warianty wchodzą w skład kategorii:
Siłowniki Pneumatyczne \ Akcesoria i mocowania do siłowników pneumatycznych \ Osprzęt do siłowników ISO 6431/15552 D32-D320 \ Widełki i ucha \ Ucha proste kompletne.

Oprócz zestandaryzowanych wymiarów, w opisach produktów często znajdziemy symbole związane ze stopniem tolerancji otworów (np. H7, H9) czy z dopuszczalnym zakresem temperatur pracy. Producent dba o to, by każda branża – od spożywczej, po hutniczą – mogła znaleźć rozwiązanie skrojone pod specyficzne warunki: czy to ekstremalne wibracje, czy też skrajne temperatury (zarówno wysokie, jak i ujemne).

Należy przy tym pamiętać, że poprawny dobór ucha do siłownika wymaga uwzględnienia kilku kluczowych parametrów:

1. Średnica siłownika (D) – by pasował do standardu ISO oraz wymiarów gwintu/tłoczyska.

2. Dopuszczalna siła i moment obrotowy – by ucho mogło przenieść maksymalne obciążenia wynikające z pracy siłownika.

3. Warunki środowiskowe – np. wysoka wilgotność, kontakt z czynnikami chemicznymi, duże zapylenie.

4. Zapotrzebowanie na wagę elementu – szczególnie istotne przy liniach o szybkich cyklach, gdzie masa ruchoma wpływa na dynamikę pracy siłownika.

Dużą zaletą jest także możliwość kombinacji z innymi akcesoriami – np. widełkami, łącznikami czy przegubami kulowymi od CPP PREMA – dzięki czemu można stworzyć kompletne, spójne i niezawodne układy mocowań siłowników. Wiele modeli uch prostych kompletnych zostało zaprojektowanych właśnie z myślą o takiej modularności, co znacząco usprawnia proces projektowania instalacji lub modernizacji istniejących linii technologicznych.

Ucha proste kompletne do siłowników pneumatycznych znajdują wszechstronne zastosowanie we wszystkich obszarach przemysłu, w których używa się siłowników zgodnych z normami ISO 6431/15552 oraz ISO 21287. Stanowią jeden z najważniejszych rodzajów mocowań, pozwalających na pewne i stabilne przytwierdzenie siłownika do konstrukcji maszyny lub do innego elementu wykonawczego. Poniżej opisano najistotniejsze sektory i typowe przykłady wykorzystania tych akcesoriów.

1. Branża automatyki przemysłowej

W nowoczesnych liniach produkcyjnych, gdzie pneumatyka odgrywa ogromną rolę w procesach automatyzacji, ucha proste kompletne występują na porządku dziennym. Siłowniki pneumatyczne służą do przesuwu, dociskania, unoszenia czy pozycjonowania różnych podzespołów. Dzięki uchom prostym, można szybko i bezpiecznie zamocować siłownik, tak aby jego praca była powtarzalna i niezawodna. Niezależnie, czy mamy do czynienia z robotyzacją stanowisk montażowych, manipulacją drobnych elementów elektronicznych, czy z linami transportowymi – stabilne mocowanie siłownika decyduje o dokładności i wydajności procesu.

2. Przemysł spożywczy i farmaceutyczny

W halach produkcyjnych tych sektorów częściej korzysta się z aluminium (ze względu na niższą masę i dobrą odporność na korozję) niż z żeliwa. Ucha proste kompletne do siłowników D32–D50 z reguły wystarczają, by obsłużyć linie pakujące, urządzenia nalewające napoje czy maszyny dozujące środki farmaceutyczne. Ponieważ w tych branżach duże znaczenie ma higiena i łatwość czyszczenia, aluminium często się anoduje, co dodatkowo zabezpiecza przed korozją. Zastosowanie uch prostych przekłada się tu na wysoką precyzję ruchu – np. w maszynach etykietujących.

3. Przemysł motoryzacyjny

Producenci aut i podzespołów samochodowych wykorzystują siłowniki o większych średnicach, takich jak D80, D100, D125, a nawet D160. W projektach wymagających dużych sił docisku preferuje się mocne, żeliwne ucha proste kompletne, które są w stanie sprostać wysokim obciążeniom dynamicznym i wibracjom. Montuje się je w robotach spawalniczych, w urządzeniach służących do tłoczenia czy w systemach manipulacji karoserii na liniach produkcyjnych. W tych sytuacjach niezawodność akcesoriów do siłowników ma krytyczne znaczenie dla ciągłości procesu i bezpieczeństwa operatorów.

4. Przemysł drzewny i meblarski

Tutaj siłowniki stosuje się do dociskania elementów drewnianych, pozycjonowania desek, paneli czy płyt meblowych w obrabiarkach CNC. Ucha proste kompletne do siłowników w zakresie D32–D63 to częsty wybór, zwłaszcza gdy trzeba sprostać częstym ruchom i niezbyt wysokim obciążeniom. Często stawia się na aluminium, które jest lżejsze i wystarczająco trwałe, aby przechodzić liczne cykle pracy w ciągu doby. W maszynach intensywnie tnących drewno czy wiercących otwory, stabilność mocowania siłownika przekłada się na precyzję obróbki.

5. Przemysł metalowy i maszynowy

W prasie pneumatycznej, wykrawarkach czy urządzeniach do gięcia blach, siłowniki o dużych średnicach (np. D100, D125, a nawet D200) muszą być bezpiecznie zamocowane. Ucho proste kompletne z żeliwa bardzo dobrze radzi sobie z przenoszeniem sił generowanych przez duże ciśnienia robocze. W dodatku wysoka odporność na ścieranie i uderzenia jest kluczowa w środowiskach, gdzie występują wibracje i gwałtowne skoki obciążeń.

6. Branża opakowaniowa i logistyczna

W magazynach automatycznych, sortowniach czy systemach pakujących paczki, stosuje się najczęściej siłowniki o średnicach D32, D40 i D50. Ucha proste kompletne w wersji aluminiowej są tu wysoko cenione, ponieważ pozwalają zredukować masę układu. Z kolei w systemach pakowania zbiorczego (gdzie liczy się duża siła zacisku), mogą być konieczne większe rozmiary, jak D63 czy D80. W każdym z tych przypadków możliwość szybkiego montażu i demontażu siłownika staje się atutem, zwłaszcza gdy zmienia się konfigurację linii produkcyjnej lub przeprowadza przezbrojenia na inne formaty opakowań.

7. Aplikacje specjalistyczne

Poza wymienionymi sektorami, ucha proste kompletne sprawdzają się w przemyśle chemicznym, spożywczym, a nawet wojskowym. Wszędzie tam, gdzie występuje ruch posuwisto-zwrotny realizowany przez siłowniki i jednocześnie potrzeba pewnego, bezpiecznego mocowania. Dzięki szerokiemu wyborowi rozmiarów (D32–D320) i materiałów (żeliwo, aluminium, w rzadkich przypadkach stal), można dobrać produkt ściśle odpowiadający charakterystyce pracy i środowisku użytkowania.

8. Układy kompaktowe i z ograniczonym miejscem

Norma ISO 21287 dotyczy siłowników kompaktowych, które często pracują w miejscach o ograniczonej przestrzeni, np. w manipulatorach, w robotach montażowych o niewielkim zasięgu czy w maszynach laboratoryjnych. Ucho proste kompletne w takiej sytuacji musi być zaprojektowane tak, aby nie kolidowało z innymi częściami urządzenia. CPP PREMA oferuje szereg wariantów spełniających te wymogi, zapewniając przy tym łatwy montaż i demontaż.

9. Różne podejście do montażu (poziomy, pionowy)

Ucho proste kompletne może być instalowane w różnych położeniach: pionowo, poziomo czy nawet pod pewnym kątem. Najważniejsze jest, aby spełniało wymagania dotyczące osiowości i maksymalnych kątów odchylenia siłownika. W wielu aplikacjach – np. w systemach transportu wewnętrznego – siłownik jest montowany pionowo, co wymaga dodatkowego uwzględnienia siły grawitacji. Jednocześnie to właśnie stabilność mocowania ucha zapewnia, że tłoczysko nie ulegnie skręceniu czy bocznemu ugięciu.

10. Modernizacja starszych linii technologicznych

W licznych zakładach produkcyjnych nadal działają starsze modele siłowników, które nie zawsze w pełni odpowiadają nowoczesnym standardom ISO. Modernizacja może polegać na wymianie tych siłowników na nowe, zgodne z ISO 15552/6431. W takiej sytuacji wymaga się też zmiany mocowań – np. z niestandardowych na ucha proste kompletne. Dzięki standaryzacji można znacznie ułatwić późniejszy serwis i zapewnić szybką dostępność części zamiennych.

11. Zastosowanie w stanowiskach testowych i prototypowych

Prototypownie i działy R&D w fabrykach czy na uczelniach technicznych często stosują siłowniki pneumatyczne do wykonywania badań wytrzymałościowych, testowania nowych koncepcji napędowych czy też konstruowania modeli maszyn. Ucho proste kompletne, zwłaszcza w wersji aluminiowej, pozwala na łatwą modyfikację układu i szybką adaptację do innych warunków testowych. Dzięki temu badacze mogą oszczędzać czas i środki przeznaczane na projektowanie własnych mocowań.

12. Warunki środowiskowe a wybór materiału ucha

W aplikacjach narażonych na wilgoć, kontakt z wodą lub substancjami chemicznymi, cenionym rozwiązaniem bywa aluminium z odpowiednią powłoką (np. anodowanie). W przemyśle stoczniowym czy w chłodniach zdecydowanie lepiej radzą sobie właśnie materiały lekkie i odporne na korozję. Z kolei w warunkach wysokiej temperatury (np. piece przemysłowe) albo dużego zapylenia (np. produkcja cementu) większe bezpieczeństwo zapewnia żeliwo z powłoką żaroodporną czy lakierowaną proszkowo.

13. Korelacja z innymi akcesoriami mocującymi

Ucha proste kompletne często współpracują z pozostałymi akcesoriami, takimi jak np. widełki czy uchwyty skośne. W niektórych układach siłownik jest mocowany od jednej strony za pomocą ucha prostego kompletnego, zaś z drugiej strony – za pomocą innego akcesorium, umożliwiającego kompensację niewspółosiowości (np. przegubu kulowego). Taka konfiguracja umożliwia większą elastyczność ruchu siłownika, nie narażając jednocześnie mechanizmu na odkształcenia czy nadmierne zużycie uszczelek.

14. Zalety zastosowania w praktyce

• Standaryzacja: Łatwa wymienność elementów, bez konieczności przeróbek konstrukcyjnych.

• Oszczędność czasu: Prosty montaż i demontaż, istotny przy częstych konserwacjach.

• Wysoka wytrzymałość: Możliwość przenoszenia dużych sił i obciążeń, zwłaszcza w wersjach żeliwnych.

• Różnorodność materiałowa: Dostosowanie do warunków – od lekkich (aluminium) po niezwykle wytrzymałe (żeliwo, stal).

• Kompletność: Każde ucho zawiera sworzeń i elementy zabezpieczające, co usprawnia montaż.

Aby poprawnie dobrać ucho proste kompletne do konkretnych potrzeb, należy przeanalizować szereg parametrów technicznych. Poniższy przegląd przedstawia najważniejsze informacje i aspekty, na które trzeba zwrócić uwagę podczas doboru i użytkowania tych akcesoriów montażowych.

1. Średnica nominalna siłownika (D)

Wszystkie ucha proste kompletne w tej kategorii są zaprojektowane dla siłowników o średnicach od D32 do nawet D320. Każdy model ucha jest opisany z myślą o konkretnym zakresie. Najważniejsze, by dopasować ucho do danej średnicy tłoczyska i rozstawu mocującego określonego przez normy ISO 6431/15552 lub ISO 21287.

Przykładowe rozmiary i ich typowe zastosowania:

• D32, D40 – niewielkie obciążenia, szybkie cykle pracy, branża spożywcza, montaż elektroniki.

• D50, D63, D80 – średnie obciążenia, powszechne w maszynach pakujących, logistyce, branży meblarskiej.

• D100, D125, D160 – duże siły, używane w przemyśle samochodowym, liniach do tłoczenia i formowania.

• D200, D250, D320 – najwyższe siły, stosowane w przemyśle ciężkim, hutnictwie, produkcji maszyn o dużych gabarytach.

2. Typ normy: ISO 6431/15552 i ISO 21287

• ISO 6431/15552: standard dotyczący klasycznych siłowników o wydłużonej konstrukcji, z możliwością uzyskania dużych skoków.

• ISO 21287: dotyczy siłowników kompaktowych, o skróconej długości, często używanych tam, gdzie przestrzeń montażu jest ograniczona.

Ucho proste kompletne musi uwzględniać różnice w rozstawach śrub, długości tłoczyska czy średnicy otworów. Dlatego w dokumentacjach technicznych znajdziemy precyzyjne informacje o kompatybilności z oboma standardami.

3. Wymiary otworów montażowych

Każde ucho proste kompletne ma dokładnie określone:

• Średnicę otworu na sworzeń (np. ØDo): musi pasować do końcówki tłoczyska lub ewentualnego sworznia łączącego tłoczysko z uchem.

• Rozstaw śrub (E, F, NF, itp.): pozwala na montaż ucha do konstrukcji maszyny.

• Grubość ścianek i wysokość korpusu: wpływają na przestrzeń wymaganą do zabudowy siłownika.

W tabelach producenta (np. w katalogu CPP PREMA) często występują też dodatkowe parametry, takie jak:

• FL, MF, NF1, NF2 – określające odległości od krawędzi do osi otworu, ułatwiające projektantom uwzględnienie miejsca na śruby.

• α° – w niektórych przypadkach kąt obrotu lub wychylenia dopuszczalny dla ruchu siłownika (jeśli występuje minimalna możliwość odchylenia).

4. Materiały i ich wytrzymałość

• Żeliwo: sprawdza się przy wysokich obciążeniach, wyższej temperaturze i w aplikacjach wymagających dużej stabilności.

• Aluminium: cechuje je lekkość, co zmniejsza bezwładność układu i ułatwia szybsze ruchy siłownika. Dobrze chroni przed korozją, zwłaszcza jeśli jest anodowane.

W specyfikacjach często znajdziemy także informację o dopuszczalnym maksymalnym obciążeniu statycznym lub dynamicznym, wyrażanym w N (niutonach) lub kg. Warto pamiętać, że bezpieczeństwo instalacji wymaga uwzględnienia pewnego zapasu wytrzymałości (ang. safety factor).

5. Powłoki ochronne

W przypadku żeliwa zazwyczaj wykorzystuje się lakierowanie proszkowe lub malowanie na mokro, co chroni materiał przed korozją i uszkodzeniami mechanicznymi. Aluminium bywa anodowane (lub malowane), co poprawia estetykę i odporność na utlenianie. Istnieją też powłoki specjalistyczne, np. fosforanowanie, cynkowanie ogniowe czy galwaniczne, jednak ich dostępność zależy od konkretnej serii produktu.

6. Warunki środowiskowe i zakres temperatur

Producent podaje zakres temperatur, w których ucha proste kompletne zachowują swoje parametry. W standardowych warunkach przemysłowych (np. od -20°C do +80°C) większość modeli radzi sobie bez problemu. W bardziej wymagających środowiskach (np. piece, mroźnie, kontakt z substancjami chemicznymi) warto wybrać modele o podwyższonej odporności termicznej lub chemicznej.

7. Masa własna ucha

W dokumentacji można spotkać się z informacją o masie pojedynczego korpusu ucha kompletnego wraz ze sworzniem. Ma to znaczenie przede wszystkim w zastosowaniach dynamicznych, gdzie istotna jest łączna masa elementów ruchomych – przekłada się to na zapotrzebowanie na sprężone powietrze oraz na zużycie energii w procesie. Aluminium, dzięki swojej niskiej masie, pozwala na zwiększenie wydajności pracy siłownika i zmniejszenie kosztów eksploatacji.

8. Tolerancje wykonania

Parametry takie jak klasa pasowania otworów (H7, H9 czy f7) mają znaczenie dla płynności ruchu i łatwości montażu. Zbyt duży luz może prowadzić do niepożądanych wibracji i szybszego zużycia elementu, zaś zbyt mały – do problemów z zakleszczaniem. CPP PREMA dba o zachowanie rygorystycznych tolerancji, co sprawia, że ucha współpracują z siłownikami i sworzniami innych producentów, również działających w standardzie ISO.

9. Kompatybilność z innymi akcesoriami

W spisie technicznym często znajdziemy wzmianki o numerach katalogowych widełek, łożysk przegubowych czy dodatkowych uchwytów, z którymi dane ucho proste kompletne może współpracować. Ta modułowość ułatwia stworzenie kompletnego systemu montażu siłownika – np. ucho proste z jednej strony, widełka z drugiej. Trzeba jednak zwrócić uwagę na wymiary otworów i pasowanie tych akcesoriów względem siebie.

10. Wytrzymałość zmęczeniowa i cykl pracy

Przy intensywnym użytkowaniu (dużej liczbie cykli na godzinę) warto zwrócić uwagę na wytrzymałość zmęczeniową materiału. W częstych ruchach posuwisto-zwrotnych elementy montażowe są narażone na mikropęknięcia i zużycie w punktach stykowych. Producenci, tacy jak CPP PREMA, przeprowadzają testy długotrwałe (np. 1 milion cykli), aby określić, czy i w jakim stopniu element zachowa swoją funkcjonalność.

11. Wpływ nieosiowości i możliwe odchyłki

Ucho proste kompletne, jak sama nazwa wskazuje, z założenia wspomaga prostoliniowy ruch siłownika. Jeśli w aplikacji występują znaczne nieosiowości, może to prowadzić do nadmiernych naprężeń w korpusie ucha, sworzniu i tłoczysku. Jeśli jest to nieuniknione, lepszym wyborem może być ucho skośne, ucho z łożyskiem kulowym lub inny rodzaj mocowania uwzględniający boczne siły.

Kluczowym aspektem determinującym jakość i trwałość uch prostych kompletnych do siłowników pneumatycznych jest rodzaj użytego materiału. CPP PREMA projektuje i wytwarza te akcesoria głównie w dwóch wariantach: żeliwnym i aluminiowym. W niektórych wykonaniach można również spotkać elementy stalowe, jednak w tej kategorii (Ucha proste kompletne) dominują właśnie żeliwo i aluminium.

1. Żeliwo

1. Charakterystyka
   Żeliwo to stop żelaza z węglem (powyżej 2% węgla), czasem z dodatkami stopowymi (chrom, nikiel, molibden), które poprawiają jego własności. Jest materiałem o bardzo dobrej wytrzymałości na ściskanie i ścieranie. Wprawdzie nie jest tak plastyczne jak stal, ale wyróżnia się znakomitą zdolnością tłumienia drgań.

2. Zalety

   • Wysoka wytrzymałość mechaniczna: odpowiednia do przenoszenia dużych obciążeń, typowych dla większych siłowników (D100, D125, D160, D200, D250, D320).

   • Stabilność wymiarowa: żeliwo jest mniej podatne na odkształcenia.

   • Tłumienie drgań: szczególnie ważne w aplikacjach poddawanych dynamicznym obciążeniom.

3. Wady

   • Większa masa: w porównaniu do aluminium, co może być wadą w układach szybkich i lekkich.

   • Wrażliwość na korozję: konieczność stosowania powłok ochronnych (lakierowanie, malowanie proszkowe).

4. Zastosowanie
   Żeliwne ucha proste kompletne są preferowane w przemyśle ciężkim, motoryzacyjnym i maszynowym, gdzie potrzebna jest duża siła i odporność na wstrząsy. Sprawdzają się zwłaszcza przy siłownikach D80 i większych.

2. Aluminium

1. Charakterystyka
   Aluminium to metal o niskiej gęstości i dobrej odporności korozyjnej, szczególnie po procesie anodowania. Dzięki temu cieszy się popularnością w branżach, gdzie masa elementu odgrywa istotną rolę (np. w urządzeniach o szybkich cyklach pracy).

2. Zalety

   • Lekkość: redukuje bezwładność całego układu, co sprzyja większej dynamice siłownika.

   • Naturalna odporność na korozję: tlenek glinu tworzy warstwę ochronną, można ją jeszcze wzmocnić anodowaniem.

   • Łatwość obróbki: umożliwia tworzenie elementów o skomplikowanych kształtach, a także zapewnia gładkie wykończenie powierzchni.

3. Wady

   • Niższa wytrzymałość niż w przypadku żeliwa: dlatego w dużych siłownikach (D125, D160, D200) należy rozważnie dobierać wariant aluminiowy.

   • Podatność na deformacje przy bardzo wysokich obciążeniach czy temperaturach.

4. Zastosowanie
   Ucha proste kompletne z aluminium idealnie nadają się do aplikacji w przemyśle spożywczym, farmaceutycznym i tam, gdzie istotna jest szybkość i częste cykle pracy siłownika. Dla siłowników mniejszych i średnich (D32, D40, D50, D63) często jest to najlepszy wybór.

3. Stal i jej ewentualne zastosowania

Choć w kategorii uch prostych kompletnych CPP PREMA zdecydowanie królują żeliwo i aluminium, niekiedy pojawiają się elementy stalowe, zwłaszcza w sworzniach czy drobnych detalach wzmacniających konstrukcję (jak tuleje czy kołki zabezpieczające). Stal daje możliwość precyzyjnej obróbki cieplnej i hartowania, co przydaje się w punktach szczególnie narażonych na ścieranie lub uderzenia.

4. Powłoki ochronne

CPP PREMA stosuje kilka typów powłok, w zależności od rodzaju materiału i przeznaczenia:

1. Lakierowanie proszkowe (żeliwo)
   Pozwala uzyskać estetyczną i zwartą warstwę ochronną. Lakier proszkowy jest odporny na uszkodzenia mechaniczne, korozję i działanie czynników atmosferycznych.

2. Malowanie na mokro (żeliwo, stal)
   Klasyczna metoda, stosowana przy dużych gabarytach elementów. W zależności od użytych farb można zapewnić odporność na wysokie temperatury lub agresywne chemikalia.

3. Anodowanie (aluminium)
   Wytwarza na powierzchni aluminium warstwę tlenku o zwiększonej twardości i odporności korozyjnej. Anodowanie może mieć różne odcienie barw (od srebrnego, przez złoty, aż po czarny), co czasem ma znaczenie estetyczne.

4. Fosforanowanie (stal)
   Rzadziej stosowane w tej kategorii produktów, ale bywa przydatne w celu poprawienia przyczepności farb lub wstępnej ochrony stali przed korozją.

5. Czynniki wpływające na wybór materiału

1. Obciążenia i częstotliwość pracy

   • Jeśli siłownik generuje duże siły, a cykl pracy jest intensywny, warto postawić na żeliwo.

   • Przy mniejszym obciążeniu i wysokiej szybkości działania lepiej sprawdzi się aluminium.

2. Warunki środowiskowe

   • Wilgoć, kontakt z wodą, potencjalna korozja: aluminium albo żeliwo z powłoką.

   • Ekstremalne temperatury: żeliwo lub stal, często ze specjalnymi farbami.

3. Waga elementu

   • Im lżejszy element, tym łatwiej zapewnić szybką reakcję siłownika i wyższą częstotliwość cykli.

4. Koszty

   • Żeliwo bywa tańsze w surowcu, ale cięższe i wymaga starannego zabezpieczenia.

   • Aluminium jest zazwyczaj droższe, lecz przy dużej skali produkcji koszty jednostkowe mogą się zrównać.

6. Proces produkcji i obróbka

CPP PREMA przykłada dużą wagę do procesu wytwarzania. W przypadku żeliwa stosuje się odlewanie w formach, po czym elementy poddaje się obróbce mechanicznej (toczenie, frezowanie CNC) w newralgicznych miejscach, aby uzyskać właściwe wymiary oraz gładkość otworów. Aluminium może być formowane metodą odlewania ciśnieniowego albo obróbki CNC z półfabrykatów (np. wytłaczanych profili).

Po obróbce mechanicznej element przechodzi kontrolę wymiarową i testy. Następnie nakładana jest powłoka (lakier, anodowanie), która chroni przed korozją i nadaje produktowi końcowy wygląd. Przed wysyłką do klienta każdy model jest sprawdzany pod kątem zgodności z normami ISO oraz wewnętrznymi standardami jakości producenta.

7. Serwisowanie i konserwacja

• Ucha żeliwne: Zalecana jest okresowa kontrola powłoki lakierniczej pod kątem pęknięć czy odprysków. W razie uszkodzeń powłoki można je uzupełnić zaprawkami.

• Ucha aluminiowe: Zazwyczaj nie wymagają dodatkowych zabiegów poza zachowaniem czystości. W środowiskach o wysokiej korozyjności (np. słona woda) warto co jakiś czas sprawdzić, czy nie doszło do naruszenia warstwy ochronnej.

• Smary i oleje: Zewnętrzna część korpusu ucha zwykle nie wymaga smarowania. Ważne jest jednak odpowiednie zabezpieczenie i konserwacja sworznia i samego tłoczyska, aby uniknąć zatarcia czy rdzewienia.

8. Innowacje i rozwój materiałów

Współcześnie rozwija się wiele nowych technologii materiałowych: stopy glinu ze zwiększoną wytrzymałością, kompozyty metalowo-ceramiczne czy nawet druk 3D z metalu. W kategorii akcesoriów do siłowników (w tym uch prostych kompletnych) kluczowa pozostaje jednak niezawodność i powtarzalność. W związku z tym wciąż dominują sprawdzone materiały, jak żeliwo i aluminium, które gwarantują stabilne parametry mechaniczne i kompatybilność z normami ISO.

9. Wpływ materiałów na ekologię i recykling

Zarówno żeliwo, jak i aluminium są w wysokim stopniu przetwarzalne. CPP PREMA stawia na materiały, które można poddawać recyklingowi, co wpisuje się w trend gospodarki o obiegu zamkniętym. Produkcja odlewów z żeliwa wykorzystuje duży udział złomu stalowego, a aluminium również może pochodzić z recyklingu i po zakończeniu eksploatacji produktów można je stosunkowo łatwo przetopić.

Prawidłowy montaż ucha prostego kompletnego do siłownika pneumatycznego to kluczowy etap, który warunkuje długotrwałą i bezawaryjną eksploatację. Choć procedura jest stosunkowo prosta, warto przestrzegać kilku podstawowych zasad, aby uniknąć błędów mogących prowadzić do przedwczesnego zużycia elementów czy nawet uszkodzenia maszyn.

1. Przygotowanie narzędzi i stanowiska

1. Wyłączenie zasilania: Przed przystąpieniem do montażu upewnij się, że siłownik jest odłączony od zasilania sprężonym powietrzem i znajduje się w stanie bezpiecznym (brak ciśnienia w układzie).

2. Narzędzia: Przygotuj klucze płaskie, nasadowe, momentomierz (jeśli zaleca to producent), a także elementy zabezpieczające, takie jak zawleczki, pierścienie segera czy nakrętki.

3. Czystość: Oczyść obszar montażu z kurzu, opiłków i innych zanieczyszczeń. Kurz i brud mogą prowadzić do zatarć w punktach styku.

2. Weryfikacja elementów zestawu

Upewnij się, że posiadasz pełen komplet:

• Korpus ucha prostego kompletnego (żeliwnego lub aluminiowego).

• Sworzeń dołączony do zestawu, dopasowany wymiarowo do otworu w tłoczysku siłownika.

• Elementy blokujące: zawleczki, pierścienie, wkręty czy nakrętki (w zależności od modelu).

Sprawdź, czy rozmiar (np. D63, D100) jest zgodny ze średnicą siłownika, a także czy wariant materiałowy (żeliwo, aluminium) odpowiada specyfikacji.

3. Montaż ucha na siłowniku

1. Pozycja siłownika: Ustaw siłownik tak, aby tłoczysko było w wygodnej pozycji montażowej (często w skrajnym wysunięciu lub wsunięciu – zależnie od zaleceń producenta).

2. Nakładanie ucha: Delikatnie umieść korpus ucha na końcówce tłoczyska lub wprowadź sworzeń przez otwór w tłoczysku (w zależności od konstrukcji).

3. Sworzeń i zabezpieczenia: Przełóż sworzeń zgodnie z rysunkiem montażowym, a następnie zablokuj go zawleczkami czy pierścieniami segera. Upewnij się, że sworzeń nie ma możliwości niekontrolowanego przesunięcia się.

W sytuacji, gdy ucho przewiduje przykręcenie (np. do gwintowanego końca tłoczyska), postępuj zgodnie z zalecanym momentem dokręcania podanym w dokumentacji.

4. Montaż do konstrukcji lub elementu maszyny

Po zamocowaniu ucha do siłownika przystąp do montażu ucha w miejscu docelowym. Może to być część ramy maszyny, płyta montażowa lub inny element.

1. Pozycjonowanie: Ustaw ucho we właściwej orientacji, zgodnej z planowaną osią ruchu siłownika.

2. Śruby montażowe: Załóż odpowiednie śruby (o klasie wytrzymałości zgodnej z zaleceniami producenta). Dokręć je wstępnie.

3. Kontrola osiowości: Sprawdź, czy siłownik w pozycji neutralnej (bez ciśnienia) jest ustawiony współosiowo ze swoim zadaniem – ruch ma odbywać się liniowo, bez bocznego naprężenia.

4. Dociągnięcie śrub: Użyj klucza dynamometrycznego, jeżeli wymagana jest precyzja. Zbyt mocne dokręcenie może spowodować uszkodzenie gwintów czy deformację ucha (zwłaszcza w przypadku aluminium), zaś zbyt słabe – powstanie luzu podczas pracy siłownika.

5. Testy i regulacja

1. Pierwsze uruchomienie: Podłącz sprężone powietrze. Ostrożnie uruchom siłownik przy niskim ciśnieniu, sprawdzając, czy ruch tłoka jest płynny.

2. Bez kolizji: Upewnij się, że ucho nie ociera się o inne części maszyny i że siłownik nie jest narażony na boczne siły przekraczające dopuszczalne normy.

3. Sprawdzenie luzów: Jeśli wyczuwasz nadmierny luz na sworzniu, zweryfikuj, czy wszystko zamontowano zgodnie z założeniami, a otwory pasują wymiarem do sworznia.

4. Docelowe ciśnienie: Zwiększ ciśnienie do nominalnej wartości roboczej i przeprowadź kilka cykli testowych. Obserwuj pracę siłownika, nasłuchując ewentualnych stuków czy niepokojących dźwięków.

6. Konserwacja i utrzymanie w ruchu

1. Okresowe przeglądy: Co pewien okres (np. co miesiąc, kwartał lub pół roku – zależnie od intensywności pracy) warto sprawdzić stan ucha i sworznia. Czy nie ma śladów zużycia, czy powłoka ochronna na korpusie nie uległa uszkodzeniu.

2. Smarowanie: Zazwyczaj korpus ucha nie wymaga smarowania, jednak sworzeń i obszar styku z tłoczyskiem mogą wymagać lekkiego smaru maszynowego (w zależności od zaleceń producenta i warunków pracy).

3. Kontrola mocowania: Sprawdź moment dokręcenia śrub montażowych. Przy wibracjach lub wysokich obciążeniach zaleca się użycie środków zabezpieczających gwinty (np. Loctite) lub nakrętek samokontrujących.

7. Najczęstsze błędy montażowe

1. Niewłaściwy dobór rozmiaru ucha: próba zamontowania ucha D40 do siłownika D50 skutkuje nieprawidłowym pasowaniem.

2. Przekręcenie śrub zbyt mocno: może doprowadzić do pęknięć w korpusie ucha (zwłaszcza aluminiowego) lub deformacji otworu.

3. Brak sprawdzenia osiowości: siłownik jest wtedy zmuszony do pracy z siłami bocznymi, co prowadzi do zużycia uszczelnień i ryzyka uszkodzenia tłoczyska.

4. Zaniedbanie przeglądów: brak konserwacji i kontrolowania stanu sworznia może skończyć się jego wytarciem i powstaniem luzów.

8. Montaż w pozycji nietypowej (pionowej lub pod kątem)

Ucha proste kompletne przystosowano do uniwersalnej pozycji montażu. Istotne jest jednak, by kierunek działania siłownika pokrywał się z osią ruchu projektowaną przez konstruktora urządzenia. W pozycji pionowej należy zwrócić szczególną uwagę na ciężar własny tłoczyska i ucha oraz na bezpieczeństwo operatorów (np. użycie zaworów szybkiego spustu, w razie nagłej utraty ciśnienia).

9. Wskazówki końcowe

• Uwaga na gwinty: jeśli końcówka tłoczyska jest gwintowana, dobierz właściwy typ gwintu (np. M16x1,5 czy M20x1,5), aby uniknąć zerwania.

• Właściwa sekwencja: zazwyczaj najpierw montuje się ucho na tłoczysku, a dopiero potem przytwierdza całość do konstrukcji.

• Unikanie sił skręcających: w przypadku aplikacji, gdzie występują momenty obrotowe, możliwe, że standardowe ucho proste kompletne nie wystarczy – warto wtedy sięgnąć po dodatkowe zabezpieczenia lub akcesoria specjalne (np. sworzeń z zabezpieczeniem przed obrotem).

10. Znaczenie poprawnego montażu

Warto podkreślić, że prawidłowa instalacja ucha prostego kompletnego wpływa bezpośrednio na trwałość siłownika, precyzję ruchu oraz bezpieczeństwo pracowników obsługujących maszynę. Złe zamocowanie, pominięcie elementów zabezpieczających czy brak kontroli osiowości mogą prowadzić do nieprzewidzianych usterek, kosztownych przestojów produkcji i potencjalnych zagrożeń BHP. Dlatego należy ściśle przestrzegać instrukcji producenta, a w razie wątpliwości skonsultować się z działem technicznym CPP PREMA.

Poniżej zebrano najczęściej zadawane pytania (i odpowiedzi), które pojawiają się przy wyborze oraz eksploatacji uch prostych kompletnych do siłowników pneumatycznych CPP PREMA.

1. Czym dokładnie różni się ucho proste kompletne od innych uch (np. skośnych, z przegubem kulowym)?

• Ucho proste kompletne zostało zaprojektowane do montażu siłownika w układach, w których ruch jest w zasadzie liniowy i nie występuje konieczność kompensacji kątów. „Kompletne” oznacza, że w zestawie znajduje się sworzeń oraz wszystkie potrzebne elementy mocujące. Ucha skośne mają określony kąt ustawienia, a te z przegubem kulowym oferują pewną swobodę ruchu kątowego, co bywa pomocne w razie niewspółosiowości.

2. Czy mogę stosować ucho proste kompletne do siłowników niezgodnych z ISO 15552/6431 lub 21287?

• Teoretycznie tak, ale nie jest to rekomendowane. Projektowanie uch pod normę ISO gwarantuje, że wymiary gwintu, rozstaw śrub czy średnica tłoczyska są zgodne ze standardami. Przy siłownikach poza normą mogą wystąpić niezgodności wymiarowe, co prowadzi do trudności w montażu lub szybszego zużycia.

3. Czy w uchu prostym kompletnym mogę zmienić sam sworzeń na inny, np. dłuższy?

• Możesz, o ile zachowasz średnicę i klasę tolerancji. Pamiętaj jednak, że producent dobiera długość i parametry sworznia tak, by zminimalizować ryzyko uszkodzeń. Wszelkie zmiany mogą wpłynąć na stabilność układu i unieważnić gwarancję.

4. Który materiał wybrać: żeliwo czy aluminium?

• Jeśli priorytetem jest odporność mechaniczna i brak ograniczeń wagowych – żeliwo będzie dobrym wyborem. W miejscach, gdzie znaczenie ma lekkość i odporność na korozję, warto rozważyć aluminium. Zawsze jednak należy sprawdzić dopuszczalne obciążenia.

5. Czy istnieją specjalne wersje ucha do pracy w warunkach wysokiej temperatury (powyżej 150°C)?

• W większości przypadków żeliwo radzi sobie lepiej w wyższych temperaturach niż aluminium. CPP PREMA oferuje warianty o zwiększonej odporności termicznej, ale warto skonsultować konkretne wymagania z producentem lub dystrybutorem.

6. Jak często muszę kontrolować stan ucha prostego kompletnego w trakcie eksploatacji?

• Zalecane są okresowe przeglądy, np. raz na kwartał, by sprawdzić, czy nie powstały pęknięcia, czy sworzeń nie wykazuje luzów, a powłoka antykorozyjna jest nienaruszona. W ciężkich warunkach (intensywne drgania, zapylenie) kontrole można wykonywać częściej.

7. Czy ucho proste kompletne można zamontować w układzie, gdzie siłownik pracuje w pozycji pionowej?

• Tak. Trzeba jedynie zadbać o to, by masa siłownika i ucha nie przekraczała możliwości mechanicznych konstrukcji oraz sprawdzić, czy sworzeń jest odpowiednio zabezpieczony przed wysunięciem. W pionie rośnie znaczenie sił grawitacji, więc zaleca się solidne blokowanie sworznia.

8. Co zrobić, jeśli w trakcie pracy pojawia się hałas w miejscu montażu ucha?

• Najczęściej hałas wynika z luzu na sworzniu lub nieosiowości montażu. Sprawdź, czy śruby są dokręcone właściwym momentem i czy sworzeń pasuje do otworów w uchu i tłoczysku (bez nadmiernego luzu). Ewentualnie konieczne może być zastosowanie ucha z przegubem kulowym, jeśli w praktyce występuje odchylenie kątowe.

9. Czy można malować ucho aluminium tak, jak żeliwo?

• Aluminium również można malować, choć częściej stosuje się anodowanie. Jeśli zachodzi potrzeba uzyskania konkretnego koloru, należy zastosować farby dedykowane do aluminium lub lakier proszkowy w przypadku odpowiedniego przygotowania powierzchni (gruntowanie, piaskowanie).

10. W jakich sytuacjach ucho proste kompletne jest niewystarczające?

• Kiedy siłownik wymaga ruchów kątowych (np. w zawiasowym połączeniu), gdy przewiduje się duże odchylenia od osi lub momenty skręcające. Wtedy lepiej sprawdzi się np. ucho skośne, widełka z przegubem kulowym bądź inny typ akcesorium umożliwiający ruch obrotowy.

11. Czy mogę używać ucha w środowisku o wysokim zasoleniu (np. na statkach, w portach)?

• Tak, ale należy wybrać wariant materiałowo-powłokowy o odpowiednio wysokiej odporności na korozję, np. aluminium anodowane lub żeliwo z solidną warstwą antykorozyjną. Regularna konserwacja jest kluczowa w takich warunkach.

12. Jak dobrać klasę śrub do montażu ucha w konstrukcji maszyny?

• Zwykle stosuje się klasy 8.8 lub 10.9 w aplikacjach przemysłowych. Dokładny wybór zależy od obciążeń, sił dynamicznych i zaleceń producenta. W dokumentacji CPP PREMA często można znaleźć sugestie co do minimalnej klasy wytrzymałości śrub.

13. Czy sworzeń może obracać się w uchu podczas pracy siłownika?

• W standardowym uchu prostym, sworzeń jest najczęściej zablokowany zawleczkami, co pozwala mu na minimalne obroty wynikające z pracy siłownika. Jeśli potrzebne jest pełne obrotowe działanie, rozważa się raczej konstrukcje z łożyskiem lub przegubem.

14. Co oznacza określenie „kompletne” w nazwie produktu?

• „Kompletne” wskazuje, że w opakowaniu znajdujesz cały zestaw: korpus ucha, sworzeń, zawleczki, czasem też śruby montażowe i podkładki. Nie musisz dokupować dodatkowych części, co skraca czas i eliminuje ryzyko pomyłek.

15. Czy w przypadku zużycia sworznia mogę dokupić go osobno?

• Zazwyczaj tak. CPP PREMA i dystrybutorzy oferują części zamienne, choć warto mieć na uwadze, że pewność zachowania tolerancji i spasowania daje oryginalny sworzeń przeznaczony do konkretnego modelu ucha.

16. Jak sprawdzić, czy otwór w tłoczysku ma odpowiednią średnicę do sworznia?

• Należy użyć przyrządów pomiarowych (mikrometru, średnicówki) i porównać uzyskane wartości z danymi katalogowymi siłownika oraz ucha. Tolerancje zwykle mieszczą się w zakresie H7/f7 bądź H9.

17. Kiedy zaleca się wersję ucha żeliwnego w dużych rozmiarach (np. D200, D250)?

• Przy ekstremalnie dużych siłach docisku, długich skokach, wysokich temperaturach lub tam, gdzie może występować udarowe działanie obciążeń (dynamiczne wstrząsy). Żeliwo jest wtedy zdecydowanie trwalsze i bardziej stabilne.

18. Czy istnieją ucha proste kompletne z wbudowanym przegubem kulowym?

• Tego typu konstrukcja bywa oferowana w postaci innego rodzaju mocowania (np. ucho proste z łożyskiem wahliwym). W standardowych uchach prostych kompletnych zwykle nie montuje się łożyska kulowego – to osobna kategoria produktów.

19. Jak mogę zidentyfikować produkt w katalogu CPP PREMA po numerze?

• Każdy wyrób posiada numer zamówieniowy. Odczytując go z tabeli w katalogu, możesz odnaleźć rozmiar, materiał i serię (np. 10.014K.01.1). W przypadku wątpliwości skontaktuj się z działem obsługi klienta, podając numer i nazwę produktu.

20. Co się stanie, jeśli ucho zostanie przeciążone (większa siła niż przewidziana)?

• W najlepszym razie dojdzie do trwałego odkształcenia lub szybszego zużycia sworznia. W gorszym – możliwe jest pęknięcie korpusu ucha, co zagraża bezpieczeństwu całej instalacji i może doprowadzić do nagłych przestojów lub wypadków.
