Widełki i ucha

Osprzęt do siłowników pneumatycznych, zgodny z normami ISO 6431/15552 D32–D320, obejmuje szeroką gamę akcesoriów i mocowań, które umożliwiają bezpieczne, stabilne oraz precyzyjne połączenie siłownika z elementami konstrukcji maszyny czy linii produkcyjnej. Wśród nich wyróżniamy Ucha pojedyncze, Ucha proste skośne, Ucha skośne kompletne oraz Widełki pojedyncze. Wszystkie te elementy wchodzą w skład kompleksowej oferty marki CPP PREMA, która od lat dostarcza wytrzymałe i niezawodne rozwiązania dla branży pneumatycznej.

Krótka charakterystyka każdej z grup produktów pomaga zrozumieć ich rolę w układzie:

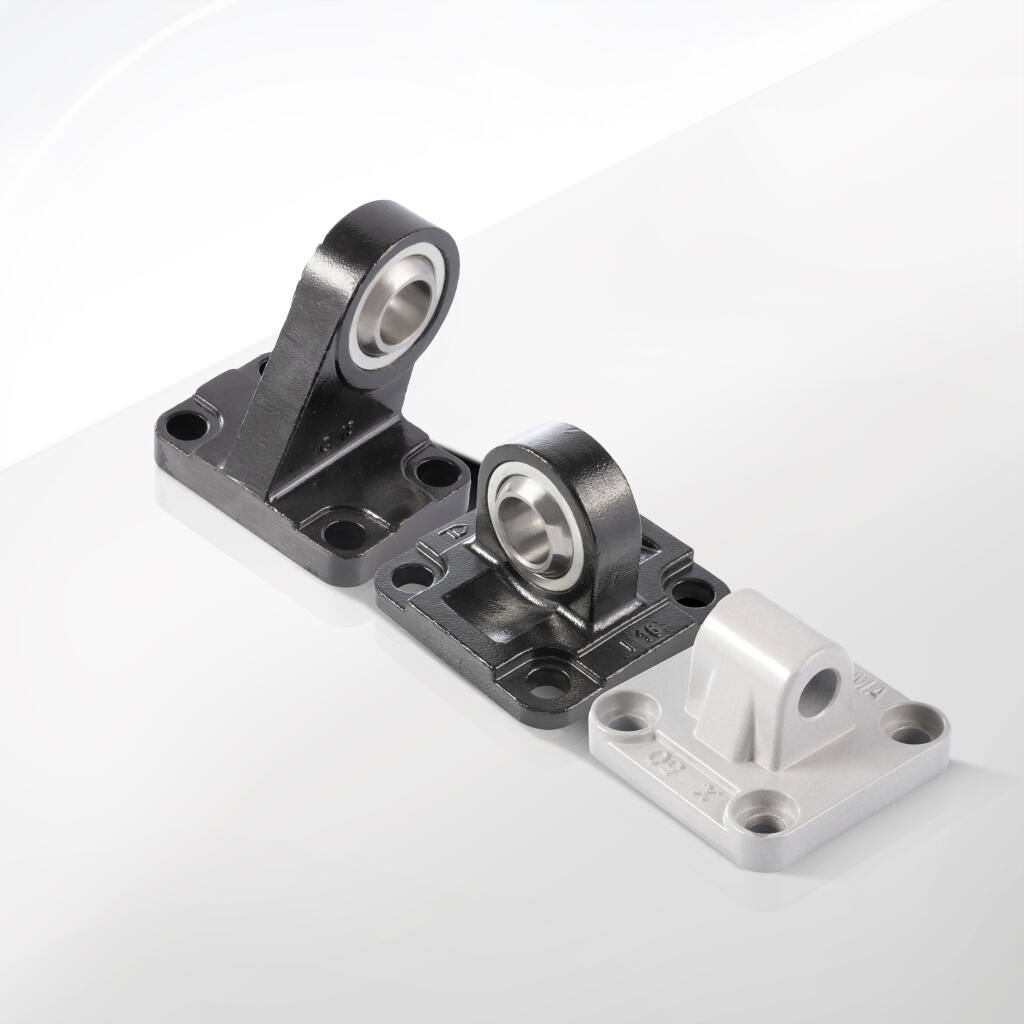

1. Ucha pojedyncze:

   • Są to podstawowe akcesoria do mocowania tłoczyska siłownika z częścią wykonawczą lub konstrukcją maszyny.

   • Występują w wielu wariantach wymiarowych, aby dopasować się do średnicy siłownika (od D32 do D320).

   • Mogą być wykonane z różnych materiałów (żeliwo, aluminium, stal), co pozwala na dobór do warunków środowiskowych i obciążeń.

2. Ucha proste skośne:

   • Różnią się od uch pojedynczych sposobem ułożenia korpusu i otworu mocującego.

   • Pozwalają na zamocowanie siłownika pod pewnym kątem względem podstawy, co bywa niezbędne w sytuacjach, gdy ruch musi odbywać się ukośnie lub gdy konstrukcja maszyny nie pozwala na montaż równoległy.

   • Ich kształt umożliwia bardziej naturalne przenoszenie sił w układzie, ograniczając naprężenia boczne.

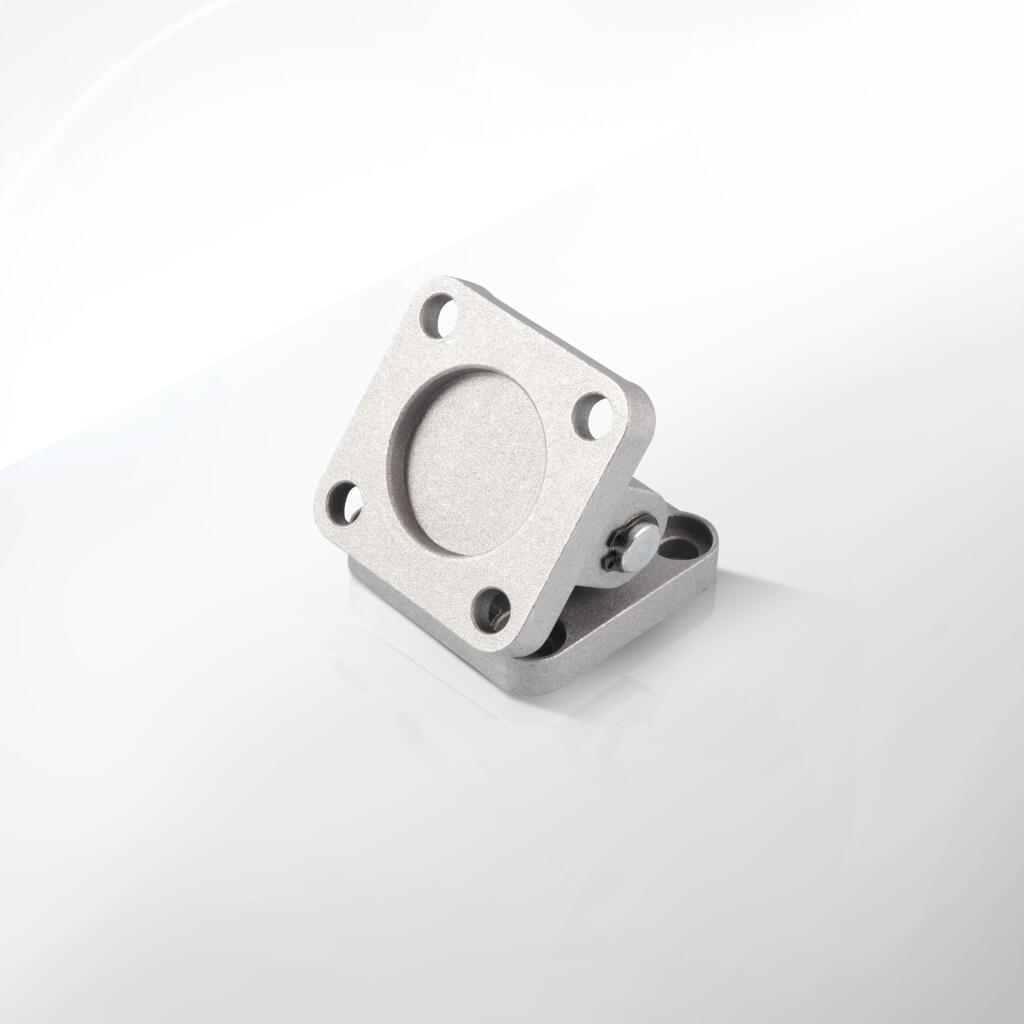

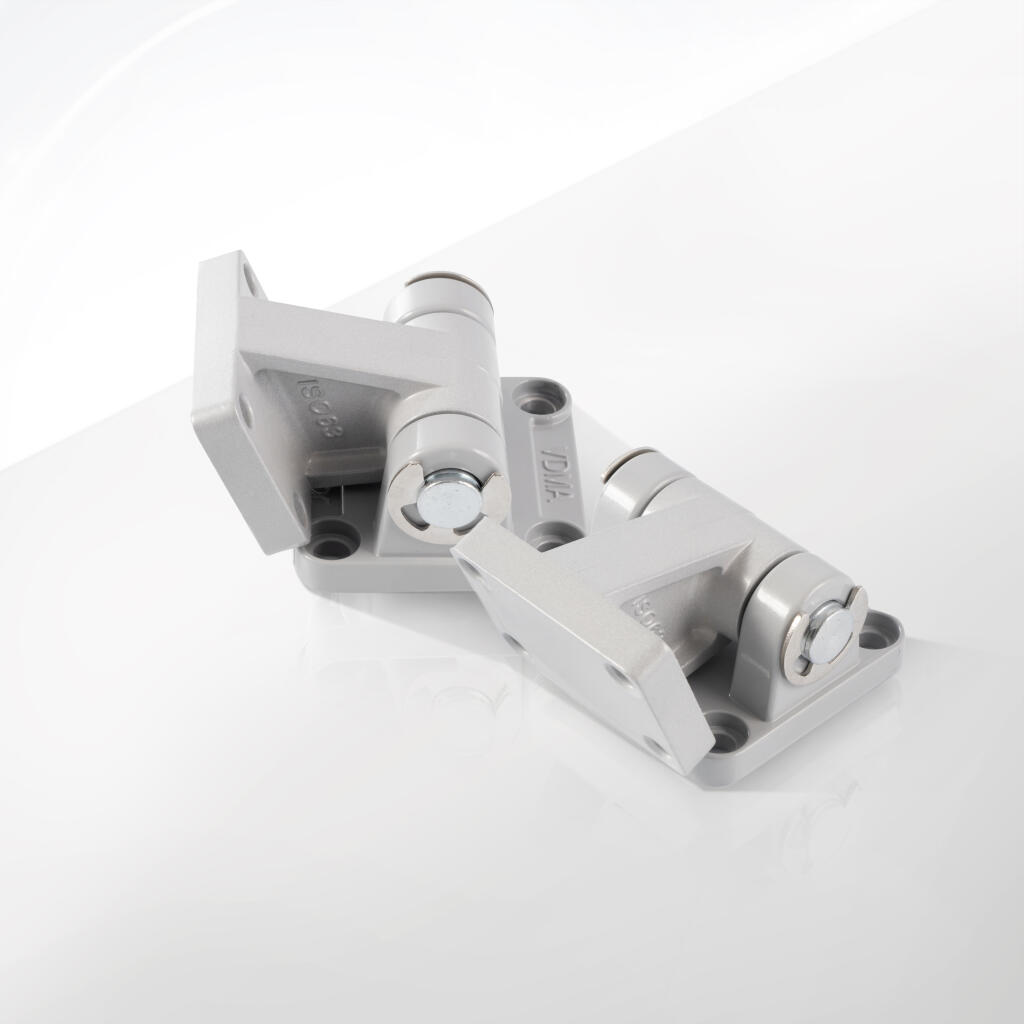

3. Ucha skośne kompletne:

   • To ucha, które nie tylko mają kątowe ułożenie, ale dodatkowo oferowane są jako kompletne zestawy z odpowiednim sworzniem, zawleczkami i innymi elementami mocującymi.

   • Dzięki temu montaż jest szybki i bezproblemowy, co cenią sobie zarówno służby utrzymania ruchu, jak i inżynierowie projektujący instalacje.

   • Występują w wersjach żeliwnych i aluminiowych, aby sprostać różnym wymaganiom mechanicznym i środowiskowym.

4. Widełki pojedyncze:

   • Służą do połączenia tłoczyska siłownika z mechanicznym elementem instalacji w sposób umożliwiający ruch wahadłowy lub przegubowy.

   • Mają formę widełek z otworem na sworzeń, który może być blokowany zawleczką, klipsem czy pierścieniem segera.

   • W praktyce często stosowane w miejscach, gdzie ruch siłownika przenosi się na dźwignie, cięgna lub inne podzespoły wymagające pewnego, lecz ruchomego zamocowania.

Wszystkie te produkty – ucha pojedyncze, ucha proste skośne, ucha skośne kompletne oraz widełki pojedyncze – zostały zaprojektowane w taki sposób, by zachować kompatybilność z popularnymi siłownikami pneumatycznymi o średnicach od D32 aż do D320. Oznacza to, że niezależnie od tego, czy pracujemy z małym siłownikiem w kompaktowej maszynie pakującej, czy z potężnym siłownikiem w prasach przemysłowych, w ofercie CPP PREMA znajdziemy odpowiednie rozwiązanie.

Producent stawia na wysoką jakość wykonania i solidne materiały. Dzięki temu akcesoria cechują się długą żywotnością, nawet w trudnych warunkach (zapylenie, wysoka wilgotność, skrajne temperatury, narażenie na korozję). Konstrukcje są testowane pod kątem wytrzymałości mechanicznej i odporności na obciążenia cykliczne, co w praktyce oznacza mniejszą liczbę przestojów i awarii. Jest to istotne zwłaszcza w branżach, gdzie linie produkcyjne pracują w trybie ciągłym i każda awaria generuje wysokie koszty.

Dodatkowym atutem oferty CPP PREMA jest zgodność z międzynarodowymi normami. Norma ISO 6431/15552 definiuje wymiary i parametry siłowników pneumatycznych, co przekłada się na standaryzację akcesoriów montażowych. Dzięki temu inżynierowie mogą łączyć siłowniki i mocowania od różnych producentów, mając pewność, że wymiary będą do siebie pasować. Taka uniwersalność ułatwia projektowanie nowych maszyn oraz modernizację istniejących linii. Użytkownik nie musi się martwić, że wymiana siłownika na inny model będzie wymagać kompletnej zmiany uchwytów czy widełek.

Czym się wyróżniają te akcesoria CPP PREMA na tle innych producentów? Przede wszystkim dbałością o detale i wysoką jakość wykonania. Każde ucho czy widełka przechodzą rygorystyczną kontrolę wymiarową, a także testy obciążeniowe. Producent korzysta z nowoczesnych metod odlewania, obróbki CNC i zabezpieczania powierzchni (np. anodowanie aluminium, malowanie proszkowe żeliwa). W efekcie uzyskujemy produkty, które nie tylko są zgodne z normami, ale również cechują się ponadprzeciętną trwałością.

Niebagatelne znaczenie ma także sposób pakowania i logistyki. Ucha czy widełki oferowane są często w kompletnych zestawach (np. z odpowiednim sworzniem i elementami blokującymi). Takie podejście upraszcza proces montażu i eliminuje potrzebę poszukiwania drobnych części w innych miejscach. Dział utrzymania ruchu, który ma na magazynie zestawy akcesoriów do siłowników, może szybko i sprawnie przeprowadzić wymianę zużytych elementów podczas planowanych przestojów czy awarii.

Warto też wspomnieć, że w zależności od potrzeb, w rodzinie produktów znajdziemy wersje o różnej masie i wymiarach, a także o odmiennych właściwościach korozyjnych. Dla przykładu:

• Aluminium – preferowane tam, gdzie liczy się lekkość i odporność na korozję, np. w branży spożywczej czy farmaceutycznej.

• Żeliwo – stosowane w ciężkich aplikacjach, gdzie występują wysokie siły i wstrząsy, np. w przemyśle metalowym, motoryzacyjnym.

• Stal (w niektórych wykonaniach) – używana tam, gdzie wymagana jest bardzo duża wytrzymałość lub specyficzne warunki (np. kontakt z kwasami, wysokie temperatury).

Dzięki takiej różnorodności, kategoria Widełki i ucha staje się uniwersalnym źródłem akcesoriów do siłowników pneumatycznych dla każdego rodzaju branży i aplikacji. Z perspektywy projektanta maszyn czy inżyniera utrzymania ruchu, jest to wygodne rozwiązanie: wystarczy określić wymagania (rozmiar siłownika, typ ruchu, obciążenia, warunki otoczenia), a następnie sięgnąć po właściwe ucho czy widełkę z oferty CPP PREMA.

Akcesoria i mocowania do siłowników pneumatycznych od CPP PREMA znajdują szerokie zastosowanie w różnych gałęziach przemysłu. Produkty te są projektowane zgodnie z normami ISO 6431/15552 oraz ISO 21287 i są przeznaczone do siłowników o średnicach od D32 do D320. Wśród oferowanych produktów znajdują się:

• Ucha pojedyncze,

• Ucha proste skośne,

• Ucha skośne kompletne,

• Widełki pojedyncze.

Poniżej przedstawiamy szczegółowy opis zastosowania tych akcesoriów, w którym omawiamy, jak wpływają na stabilność, bezpieczeństwo oraz wydajność systemów pneumatycznych.

1. Zastosowanie w przemyśle produkcyjnym

W zakładach produkcyjnych siłowniki pneumatyczne pełnią rolę napędową w wielu urządzeniach. Akcesoria CPP PREMA służą do montażu tych siłowników, zapewniając ich prawidłowe ustawienie i pracę.

• Używamy uch pojedynczych do mocowania tłoczyska w układach liniowych.

• Ucha proste skośne i skośne kompletne umożliwiają montaż siłownika pod określonym kątem.

• Widełki pojedyncze łączą siłownik z innymi elementami, tworząc solidny system mocowania.

Takie rozwiązania stosujemy w maszynach pakujących, liniach montażowych oraz urządzeniach dozujących. Prawidłowe mocowanie siłownika wpływa na precyzyjny ruch oraz minimalizuje zużycie mechaniczne. Dzięki temu proces produkcji przebiega płynnie, a ryzyko awarii systemu zostaje zminimalizowane. Każde urządzenie, w którym wykorzystujemy siłownik pneumatyczny, zyskuje na stabilności, co przekłada się na wyższą wydajność linii produkcyjnej.

2. Zastosowanie w automatyce przemysłowej

W nowoczesnych systemach automatyki, gdzie precyzja i powtarzalność ruchu mają kluczowe znaczenie, mocowania do siłowników odgrywają bardzo ważną rolę.

• Ucha umożliwiają dokładne ustawienie siłownika.

• Ułatwiają integrację z systemami sterowania i monitoringu.

• Pozwalają na szybkie zmiany konfiguracji linii produkcyjnej.

W systemach automatyki przemysłowej korzystamy z tych akcesoriów, by zapewnić spójność działania wszystkich elementów. Dla robotów przemysłowych, które wykorzystują siłowniki do chwytania i przemieszczania elementów, solidne mocowanie jest kluczowe. Produkty CPP PREMA pomagają w utrzymaniu właściwej osi ruchu, co zwiększa precyzję operacji i zmniejsza ryzyko uszkodzeń mechanicznych.

3. Zastosowanie w przemyśle spożywczym i farmaceutycznym

W branżach takich jak spożywcza i farmaceutyczna, higiena oraz odporność na korozję są szczególnie ważne.

• W tych sektorach często stosujemy ucha wykonane z aluminium.

• Aluminium charakteryzuje się niską masą oraz dobrą odpornością na działanie wilgoci i substancji chemicznych.

• Używamy ich w urządzeniach pakujących, dozujących i etykietujących, gdzie czystość jest priorytetem.

Systemy montażowe w tych branżach wymagają szybkiego reagowania i precyzyjnego sterowania ruchem siłownika. Ucha i widełki od CPP PREMA zapewniają, że siłowniki pracują w sposób stabilny, a każdy cykl produkcyjny przebiega zgodnie z oczekiwaniami. Dodatkowo, dzięki właściwym powłokom ochronnym, akcesoria te są łatwe do czyszczenia i konserwacji, co jest kluczowe w środowiskach, gdzie obowiązują rygorystyczne normy higieniczne.

4. Zastosowanie w przemyśle motoryzacyjnym

W motoryzacji siłowniki pneumatyczne znajdują zastosowanie w wielu procesach montażowych i operacjach wspomagających.

• Ucha montujemy w robotach spawalniczych, urządzeniach dociskowych oraz systemach montażowych.

• Stabilne mocowanie siłownika pozwala na precyzyjne ustawienie paneli i elementów karoserii.

• Mocowania od CPP PREMA zapewniają, że siłowniki nie ulegają odkształceniom podczas dynamicznych operacji, co jest szczególnie ważne w trakcie produkcji masowej.

Precyzyjne ustawienie siłowników wpływa na jakość montażu, co przekłada się na finalną jakość samochodów. W branży motoryzacyjnej bardzo istotna jest powtarzalność ruchu, a solidne mocowania pozwalają osiągnąć ten efekt. Dzięki zastosowaniu uch i widełek od CPP PREMA zyskujemy spójność całego układu napędowego, co zmniejsza ryzyko awarii i konieczność częstych przestojów.

5. Zastosowanie w przemyśle metalowym i maszynowym

W przemyśle metalowym, gdzie operujemy dużymi siłownikami, akcesoria mocujące muszą być wyjątkowo wytrzymałe.

• Używamy uch żeliwnych do siłowników stosowanych w prasach, wykrawarkach i urządzeniach gięcia.

• Wysoka wytrzymałość materiału pozwala przenieść ogromne siły i wibracje.

• Widełki pojedyncze są często wykorzystywane do łączenia siłowników z elementami ruchomymi, zapewniając precyzyjne prowadzenie ruchu.

W maszynach przemysłowych liczy się każdy element, który wpływa na precyzję operacji. Niezawodne mocowanie siłownika jest gwarantem długotrwałej pracy maszyny oraz minimalizuje ryzyko uszkodzeń konstrukcyjnych. Akcesoria CPP PREMA są projektowane tak, aby sprostać tym wymaganiom, nawet w najtrudniejszych warunkach pracy.

6. Zastosowanie w robotyce i automatyce

W systemach robotycznych i automatyce precyzja oraz szybkie cykle pracy są kluczowe.

• Siłowniki pneumatyczne sterują ruchami robotów, chwytaków i manipulatorów.

• Akcesoria mocujące, takie jak ucha pojedyncze, uchy skośne i widełki pojedyncze, umożliwiają precyzyjne i powtarzalne połączenie siłownika z mechanizmem wykonawczym.

• Utrzymanie stałej osi ruchu oraz eliminacja luzów wpływają na szybkość i dokładność operacji.

W robotyce nawet niewielkie odchylenia mogą wpłynąć na jakość wykonywanych zadań. Dlatego projektanci korzystają z wysokiej jakości mocowań, które zapewniają stabilność i bezpieczeństwo ruchu. Produkty CPP PREMA spełniają te wymagania, umożliwiając bezproblemową integrację siłowników w zaawansowanych systemach automatyki przemysłowej.

7. Zastosowanie w systemach transportowych i magazynowych

W logistyce i systemach transportowych siłowniki pneumatyczne są wykorzystywane do operacji takich jak przenoszenie towarów, ustawianie elementów na taśmach transportowych czy sterowanie systemami sortującymi.

• Akcesoria mocujące pozwalają na szybkie i stabilne zamocowanie siłownika do ramy urządzenia.

• Precyzyjne ustawienie elementów, takich jak ucha czy widełki, gwarantuje, że ruchy siłownika przebiegają bez zakłóceń.

• Dzięki solidnym mocowaniom zmniejsza się ryzyko uszkodzeń mechanicznych, co jest kluczowe w środowiskach magazynowych, gdzie każda przerwa w pracy wpływa na efektywność logistyki.

Systemy transportowe wymagają często elastycznych rozwiązań. Użycie uch skośnych pozwala na montaż siłowników w nietypowych pozycjach, co ułatwia dopasowanie do specyfiki konstrukcji transportera lub przenośnika taśmowego. W rezultacie poprawia się szybkość operacji oraz redukuje ryzyko awarii.

8. Zastosowanie w systemach sterowania i regulacji

W zaawansowanych systemach sterowania siłowniki pełnią funkcje precyzyjnego ustawiania elementów mechanicznych.

• Akcesoria mocujące muszą gwarantować, że siłownik przenosi siły w sposób kontrolowany i bez zbędnych odkształceń.

• Precyzyjne ułożenie uch oraz widełek pozwala na lepsze rozłożenie obciążeń i minimalizację sił bocznych.

• Dzięki temu systemy sterowania pracują płynnie, a cały układ osiąga wysoką dokładność w wykonywaniu zadań.

W aplikacjach, gdzie liczy się precyzyjna regulacja pozycji, każda mikroskala luzu czy niewłaściwego ustawienia może wpłynąć na jakość końcowego produktu. Dlatego wybór mocowań zgodnych z normami ISO jest kluczowy. Produkty CPP PREMA są projektowane z myślą o zapewnieniu najwyższej precyzji, co czyni je idealnymi do integracji z zaawansowanymi systemami automatyki.

9. Zastosowanie w modernizacji i naprawach linii produkcyjnych

W wielu zakładach produkcyjnych istnieje konieczność modernizacji starych maszyn.

• Często wymiana uszkodzonych lub przestarzałych mocowań siłowników na nowe akcesoria pozwala na przedłużenie żywotności całego urządzenia.

• Produkty CPP PREMA charakteryzują się wysoką kompatybilnością, co ułatwia wymianę poszczególnych elementów bez konieczności przebudowy całego układu.

• Użycie uch i widełek zgodnych z normami ISO pozwala na łatwą adaptację nowych siłowników do istniejących instalacji.

Modernizacja linii produkcyjnych wymaga szybkich i efektywnych rozwiązań. Akcesoria te pozwalają na zamianę zużytych elementów, co przyczynia się do zmniejszenia przestojów oraz obniżenia kosztów serwisowych. W wielu przypadkach, modernizacja obejmuje tylko wymianę mocowań, co jest znacznie bardziej ekonomiczne niż zakup całego nowego systemu.

10. Zastosowanie w systemach o specjalnych wymaganiach środowiskowych

W niektórych aplikacjach siłowniki pracują w ekstremalnych warunkach:

• W środowiskach o wysokiej wilgotności, w zakładach chemicznych lub w strefach, gdzie występuje agresywna atmosfera.

• W takich przypadkach wybieramy akcesoria wykonane z materiałów odpornych na korozję, na przykład ucha aluminiowe anodowane lub żeliwne z powłoką antykorozyjną.

• Precyzyjne mocowanie jest tu kluczowe, ponieważ siłownik musi pracować w sposób ciągły, mimo trudnych warunków.

W tych systemach każdy element musi być odporny na działanie czynników zewnętrznych. Dlatego akcesoria CPP PREMA charakteryzują się nie tylko wysoką wytrzymałością mechaniczną, ale również zabezpieczeniami, które chronią przed korozją, ścieraniem oraz działaniem agresywnych chemikaliów.

11. Zastosowanie w systemach o wysokiej częstotliwości cykli

W wielu liniach produkcyjnych siłowniki pracują bardzo szybko, wykonując setki cykli na godzinę.

• W takich przypadkach ważne jest, aby akcesoria mocujące nie tylko były wytrzymałe, ale również charakteryzowały się niskim tarciem i precyzyjnym pasowaniem.

• Używamy uch pojedynczych, uch skośnych (prosty i kompletne) oraz widełek pojedynczych, by zapewnić płynną pracę całego układu.

• Systematyczne testy i kontrola jakości produktów CPP PREMA zapewniają, że akcesoria te mogą pracować bezawaryjnie przez długi czas, nawet przy bardzo intensywnym użytkowaniu.

Wysoka częstotliwość cykli wymaga, aby każdy element mocowania był zoptymalizowany pod względem wytrzymałości oraz odporności na zmęczenie materiału. Dlatego producenci stosują rygorystyczne normy, które gwarantują, że akcesoria nie stracą swoich właściwości nawet po milionach cykli.

12. Zastosowanie w systemach hybrydowych

Współczesne linie produkcyjne często łączą różne technologie – pneumatyczne, hydrauliczne, elektryczne.

• W takich układach kluczowa jest kompatybilność między poszczególnymi elementami.

• Akcesoria CPP PREMA, w tym ucha i widełki, zostały zaprojektowane tak, aby były uniwersalne i mogły współpracować z różnymi typami siłowników.

• To umożliwia łatwe włączenie systemów pneumatycznych do hybrydowych układów napędowych, co zwiększa elastyczność całego systemu oraz umożliwia jego stopniową modernizację.

13. Zastosowanie w sektorze R&D oraz w prototypowaniu

Działy badań i rozwoju często eksperymentują z nowymi rozwiązaniami w zakresie napędów i mocowań.

• Używają one akcesoriów CPP PREMA do testowania nowych konfiguracji i rozwiązań montażowych.

• Dzięki szerokiej gamie dostępnych produktów mogą szybko dobrać odpowiednie elementy do stworzenia prototypu maszyny.

• Łatwość montażu, standaryzacja i dostępność dokumentacji technicznej (rysunki 2D/3D, tabele wymiarowe) umożliwiają szybkie wprowadzenie innowacji do praktyki.

14. Zastosowanie w sektorze serwisowym i utrzymaniu ruchu

Dla działów utrzymania ruchu niezawodne mocowania to podstawa.

• Szybka wymiana zużytych lub uszkodzonych elementów minimalizuje przestoje w produkcji.

• Akcesoria CPP PREMA są projektowane jako zestawy kompletne, co ułatwia ich magazynowanie i szybką wymianę.

• Standaryzacja pozwala na stosunkowo niewielką liczbę różnych elementów, co ułatwia identyfikację i zamawianie części zamiennych.

15. Wpływ zastosowania na efektywność energetyczną

Prawidłowo zamocowany siłownik pracuje efektywnie, co ma wpływ na zużycie energii.

• Stabilne mocowanie eliminuje niepotrzebne tarcie i straty energii.

• Dzięki temu linie produkcyjne zużywają mniej sprężonego powietrza i energii elektrycznej.

• W rezultacie, przedsiębiorstwa mogą obniżyć koszty operacyjne oraz zmniejszyć wpływ na środowisko.

16. Zastosowanie w systemach zautomatyzowanych

W nowoczesnych zakładach produkcyjnych liczy się szybkość i precyzja.

• Akcesoria mocujące od CPP PREMA są stosowane w systemach zautomatyzowanych, gdzie siłowniki muszą pracować z bardzo wysoką precyzją.

• Umożliwiają one łatwą integrację z systemami sterowania, co poprawia synchronizację ruchów oraz precyzję ustawienia elementów produkcyjnych.

• To z kolei przekłada się na wyższą jakość finalnych produktów oraz zwiększa konkurencyjność firmy.

17. Zastosowanie w systemach o zmiennych obciążeniach

W wielu aplikacjach siłowniki pneumatyczne pracują pod zmiennymi obciążeniami, co wymaga elastycznych mocowań.

• Ucha pojedyncze, uchy skośne i widełki pojedyncze od CPP PREMA umożliwiają pracę przy różnorodnych siłach – zarówno statycznych, jak i dynamicznych.

• Dzięki temu, nawet przy nagłych zmianach obciążeń, mocowanie siłownika pozostaje stabilne, a ryzyko uszkodzenia mechanizmu maleje.

• Stabilne mocowanie przekłada się na dłuższą żywotność siłownika oraz mniejsze koszty serwisowe.

18. Zastosowanie w systemach o długiej eksploatacji

Maszyny pracujące bez przerwy przez długie godziny wymagają akcesoriów, które wytrzymają intensywną eksploatację.

• Produkty CPP PREMA zostały zaprojektowane z myślą o pracy w trudnych warunkach przemysłowych.

• Użycie wysokiej jakości materiałów i zaawansowanych technologii produkcji gwarantuje, że akcesoria te będą działały niezawodnie nawet po wielu latach pracy.

• Dodatkowo, łatwość wymiany pojedynczych elementów pozwala na ciągłą konserwację i utrzymanie wysokich standardów pracy maszyn.

Dane techniczne osprzętu CPP PREMA są kluczowe dla prawidłowego doboru mocowań do siłowników pneumatycznych. Produkty te spełniają normy ISO 6431/15552 oraz ISO 21287. Szeroki zakres dostępnych rozmiarów obejmuje siłowniki o średnicach od D32 do D320. Każdy model jest projektowany z myślą o precyzyjnym dopasowaniu do tłoczyska siłownika oraz do pozostałych elementów układu.

Wymiary i tolerancje

Każdy produkt posiada precyzyjnie określone wymiary. Podstawowymi parametrami są:

• Średnica siłownika (D)

• Średnica otworu na sworzeń (ØDo)

• Rozstaw otworów mocujących (oznaczany jako E, F, NF)

• Wysokość korpusu i długość ucha (L, L1, L2)

Normy ISO określają tolerancje wymiarowe. Producenci CPP PREMA stosują klasy tolerancji takie jak H7 lub H9. Tolerancje te gwarantują idealne dopasowanie elementów. Wymiary są kontrolowane w każdej partii produkcyjnej. Dzięki temu uzyskujemy wysoki poziom powtarzalności. Dokładne wymiary umożliwiają łatwe łączenie siłowników z akcesoriami mocującymi.

Parametry mechaniczne

Każdy produkt posiada określoną wytrzymałość mechaniczną. Dane techniczne obejmują:

• Maksymalne obciążenie przenoszone przez ucho lub widełki (podane w niutonach lub kiloniutonach)

• Dopuszczalny moment obciążeniowy

• Wartości sił dynamicznych oraz statycznych

Producenci testują produkty na specjalnych stanowiskach, wykonując setki cykli pracy. Testy wytrzymałościowe obejmują obciążenia statyczne i dynamiczne. Wyniki są dokumentowane. Ustalane są również wartości bezpieczne, z uwzględnieniem marginesu bezpieczeństwa (np. współczynnik bezpieczeństwa 1,3–1,5). Taka kontrola umożliwia pracę systemu w warunkach przemysłowych bez ryzyka awarii.

Kompatybilność i modułowość

Produkty CPP PREMA charakteryzują się wysoką kompatybilnością. Ucha pojedyncze, ucha proste skośne, ucha skośne kompletne oraz widełki pojedyncze zostały zaprojektowane, aby współpracować z siłownikami o określonych wymiarach ISO. W katalogach znajdziemy numery katalogowe i modele, które idealnie pasują do siebie.

• Przykładowo, ucho do siłownika D50 może mieć otwór o średnicy 16 mm, a rozstaw otworów mocujących 50 mm.

• Modele ucha skośnego kompletnego zawierają pełen zestaw elementów: korpus, sworzeń oraz elementy blokujące.

Dane techniczne zawierają również informacje o masie produktu. Masa własna wpływa na dynamikę całego układu. Ucha wykonane z aluminium są lżejsze od tych z żeliwa. W tabelach podawane są wartości masy, co ułatwia obliczenia energetyczne przy projektowaniu systemów pneumatycznych.

Specyfikacja dla poszczególnych serii

W ofercie CPP PREMA dostępne są różne serie produktów, które różnią się między sobą:

• Rozmiarem (D32, D40, D50, D63, D80, D100, D125, D160, D200, D250, D320)

• Typem konstrukcji (ucho pojedyncze, ucho proste skośne, ucho skośne kompletne, widełki pojedyncze)

• Materiałem (żeliwo, aluminium, stal)

Każdy model ma swoje unikalne oznaczenie i numer katalogowy. W danych technicznych znajdziemy informacje o kątach, rozstawach, wymiarach otworów oraz o maksymalnych siłach. Dane te są kluczowe przy projektowaniu linii produkcyjnych. Pozwalają one na szybki dobór właściwych elementów i minimalizują ryzyko błędów montażowych.

Dokumentacja CAD i modele 3D

CPP PREMA udostępnia szczegółową dokumentację techniczną. Na stronach internetowych można pobrać modele CAD (STEP, IGES, DXF). Rysunki techniczne 2D i modele 3D ułatwiają integrację produktów z systemami projektowymi. Inżynierowie mogą w prosty sposób wprowadzać akcesoria do swoich projektów i symulować pracę całego układu.

Testy i certyfikaty

Produkty CPP PREMA przechodzą szereg testów jakościowych. Wartości takie jak maksymalne obciążenie czy moment obciążeniowy są weryfikowane na stanowiskach testowych. Testy wytrzymałościowe obejmują cykle pracy, co gwarantuje długotrwałą eksploatację.

• Certyfikaty jakości, takie jak ISO 9001, potwierdzają standardy produkcji.

• W dokumentacji znajdziemy także informacje o testach środowiskowych – produkty są sprawdzane w warunkach wysokiej wilgotności, zmiennych temperatur oraz w obecności czynników korozyjnych.

Materiały konstrukcyjne stosowane przy produkcji uch i widełek do siłowników pneumatycznych CPP PREMA są podstawowym czynnikiem wpływającym na ich trwałość, odporność na zużycie oraz kompatybilność z różnymi środowiskami przemysłowymi. W ofercie CPP PREMA dominują dwa główne materiały: żeliwo i aluminium, choć w niektórych przypadkach można spotkać również elementy wykonane ze stali. Każdy z tych materiałów posiada swoje unikalne właściwości, które decydują o ich zastosowaniu.

1. Żeliwo – właściwości i zastosowanie

Żeliwo jest tradycyjnym materiałem stosowanym w przemyśle maszynowym. Charakteryzuje się wysoką wytrzymałością na ściskanie oraz bardzo dobrymi właściwościami tłumiącymi drgania.

• Produkty wykonane z żeliwa cechują się wysoką stabilnością wymiarową.

• Żeliwo dobrze radzi sobie z obciążeniami dynamicznymi.

• Materiał ten jest odporny na zużycie, co jest szczególnie ważne w aplikacjach o dużych obciążeniach i intensywnych cyklach pracy.

• W praktyce żeliwne ucha i widełki znajdują zastosowanie w systemach, gdzie siłowniki pracują pod dużym obciążeniem, np. w prasie, wykrawarkach czy urządzeniach do gięcia blach.

Żeliwo stosuje się głównie w wersjach do większych siłowników (D80 i wyżej). Produkty te są dodatkowo zabezpieczane powłokami lakierniczymi lub malowaniem proszkowym, co zwiększa ich odporność na korozję. Kontrola jakości odlewów jest bardzo rygorystyczna, co zapewnia spójność wymiarową i wysoką trwałość. Każdy element przechodzi testy wytrzymałościowe, co gwarantuje bezpieczeństwo użytkowania w ekstremalnych warunkach.

2. Aluminium – właściwości i zalety

Aluminium jest lekkim metalem, który cechuje się wysoką odpornością na korozję. Dzięki swojej niskiej gęstości jest idealnym materiałem do produkcji elementów, gdzie kluczowa jest zmniejszona masa.

• Produkty z aluminium cechują się szybkim montażem i łatwością obróbki.

• Aluminium jest idealne dla siłowników stosowanych w aplikacjach wymagających dużej dynamiki, gdzie niska masa przekłada się na szybsze cykle pracy.

• Dzięki anodowaniu aluminium zyskuje dodatkową ochronę przed utlenianiem i zarysowaniami.

• W praktyce aluminiowe ucha i widełki znajdują zastosowanie w przemyśle spożywczym, farmaceutycznym oraz w systemach automatyki, gdzie liczy się lekkość konstrukcji i łatwość konserwacji.

Stosowanie aluminium w mniejszych rozmiarach siłowników (D32, D40, D50) jest bardzo popularne. Produkty te mają estetyczny wygląd oraz cechują się wysoką odpornością na agresywne środowiska chemiczne. Dodatkowo, aluminium nadaje się do częstego mycia, co jest kluczowe w aplikacjach spożywczych.

3. Stal – rzadziej stosowany materiał

Choć w ofercie CPP PREMA dominują żeliwo i aluminium, w niektórych przypadkach wykorzystuje się stal.

• Stal jest materiałem o bardzo wysokiej wytrzymałości mechanicznej.

• Może być stosowana w aplikacjach, gdzie wymagana jest maksymalna trwałość i odporność na ekstremalne obciążenia.

• Stal stosowana w osprzęcie pneumatycznym bywa często pokrywana powłokami antykorozyjnymi, aby zwiększyć jej odporność w trudnych warunkach pracy.

• W praktyce stalowe elementy stosuje się głównie w punktach krytycznych, takich jak sworznie czy elementy wzmacniające konstrukcję, gdzie niewielka różnica masy nie ma decydującego znaczenia.

4. Powłoki ochronne

Powłoki ochronne zwiększają trwałość materiałów konstrukcyjnych i chronią je przed korozją, ścieraniem oraz działaniem czynników chemicznych.

• Lakierowanie proszkowe jest popularne przy żeliwie. Tworzy jednolitą, trwałą warstwę.

• Anodowanie aluminium zwiększa jego odporność na korozję i zarysowania.

• Inne metody zabezpieczenia to fosforanowanie oraz cynkowanie.

• Powłoki te są kluczowe, gdy elementy pracują w środowiskach o wysokiej wilgotności lub w obecności agresywnych substancji.

5. Procesy produkcyjne i kontrola jakości

CPP PREMA stosuje nowoczesne technologie produkcji. Produkty powstają metodą odlewania lub formowania, a następnie poddawane są obróbce CNC, która zapewnia precyzyjne wykonanie otworów i kształtów.

• Każdy element przechodzi rygorystyczne testy wymiarowe.

• Kontrola jakości odbywa się na każdym etapie produkcji.

• Wykorzystanie zaawansowanych technologii pozwala na osiągnięcie wysokiej powtarzalności parametrów.

• Procesy te gwarantują, że materiały konstrukcyjne spełniają wymagania norm ISO i są odporne na zmęczenie materiału w trakcie pracy.

6. Wpływ materiałów na eksploatację

Dobór materiału konstrukcyjnego wpływa na efektywność i bezpieczeństwo całego układu pneumatycznego.

• Ucha wykonane z żeliwa są idealne do ciężkich aplikacji, gdzie liczy się wytrzymałość i stabilność.

• Aluminium pozwala na szybsze ruchy siłownika, co wpływa na wydajność systemu.

• Różnice w masie wpływają na zużycie energii oraz sprężonego powietrza.

• Materiały te są dobierane zgodnie z warunkami pracy – w środowiskach o wysokiej wilgotności i agresywnym chemicznie otoczeniu wybiera się materiały o lepszej odporności na korozję.

7. Koszty i aspekty ekologiczne

Koszty materiałowe mają znaczenie przy produkcji masowej.

• Żeliwo jest często tańsze w produkcji, ale cięższe.

• Aluminium, choć droższe, zapewnia mniejsze zużycie energii podczas pracy systemu.

• Materiały te są recyklingowalne, co wpisuje się w nowoczesne standardy zrównoważonego rozwoju.

• CPP PREMA stosuje procesy produkcyjne, które minimalizują odpady i umożliwiają ponowne wykorzystanie materiałów.

8. Wybór materiału w praktyce

Projektanci wybierają materiał na podstawie analizy obciążeń, warunków środowiskowych i wymagań eksploatacyjnych.

• Jeśli siłownik pracuje w trudnych warunkach (duże obciążenia, wibracje), lepszym wyborem jest żeliwo.

• W aplikacjach wymagających dużej dynamiki i niskiej masy wybierają aluminium.

• Każdy materiał ma swoje zalety i ograniczenia, które muszą być uwzględnione przy doborze osprzętu.

9. Przykłady zastosowań materiałowych

• W przemyśle motoryzacyjnym, gdzie siłowniki pracują w warunkach dużego obciążenia, wybierane są często ucha żeliwne.

• W liniach pakujących w branży spożywczej stosuje się ucha aluminiowe, które cechują się odpornością na korozję i niską masą.

• W systemach automatyki, gdzie liczy się precyzja i szybkość, wybiera się rozwiązania optymalizujące współczynnik masy do wytrzymałości.

Prawidłowy montaż akcesoriów do siłowników pneumatycznych jest kluczowy dla niezawodnej pracy całego układu. Instrukcja montażu dla produktów CPP PREMA została opracowana z myślą o prostocie i efektywności. Poniżej przedstawiamy szczegółowy opis krok po kroku, jak montować ucha pojedyncze, uchy proste skośne, uchy skośne kompletne oraz widełki pojedyncze.

1. Przygotowanie stanowiska montażowego

• Wyłącz zasilanie sprężonym powietrzem.

• Upewnij się, że siłownik jest odcięty od źródła ciśnienia.

• Przygotuj narzędzia: klucze płaskie, nasadowe, klucz dynamometryczny, szczypce do zawleczek.

• Oczyść miejsce montażu z pyłu i zanieczyszczeń.

• Sprawdź, czy masz pełen zestaw elementów – korpus, sworzeń, zawleczki i ewentualne śruby.

2. Weryfikacja zgodności produktu

• Zweryfikuj numer katalogowy produktu z dokumentacją CPP PREMA.

• Upewnij się, że wybrany model odpowiada wymaganiom siłownika (średnica, norma ISO).

• Sprawdź, czy materiał wykonania (żeliwo, aluminium, stal) jest zgodny z warunkami eksploatacji.

• Skontroluj wymiary otworów montażowych oraz rozstaw śrub – powinny być zgodne z rysunkiem technicznym.

3. Montaż elementu do tłoczyska

• Ustaw siłownik w pozycji ułatwiającej montaż.

• Jeśli siłownik ma gwintowaną końcówkę, wkręć ucho zgodnie z zaleceniami producenta.

• W przypadku produktów przeznaczonych do montażu za pomocą sworznia – delikatnie wsuń sworzeń w otwory ucha oraz tłoczyska.

• Upewnij się, że sworzeń pasuje dokładnie, bez nadmiernych luzów.

4. Blokowanie elementów montażowych

• Załóż zawleczki lub pierścienie segera na sworzeń.

• Jeśli ucho posiada elementy blokujące, zabezpiecz je odpowiednimi nakrętkami.

• Sprawdź, czy wszystkie elementy mocujące są solidnie zamocowane.

5. Montaż do konstrukcji maszyny

• Ustaw ucho (lub widełki) w odpowiedniej pozycji na ramie maszyny.

• Wyrównaj otwory montażowe z elementami konstrukcyjnymi.

• Wkręć śruby montażowe ręcznie, a następnie dokręć je przy użyciu klucza dynamometrycznego.

• Upewnij się, że ucho jest ustawione zgodnie z projektem – nie odstępuje od osi pracy siłownika.

6. Kontrola osiowości i położenia

• Sprawdź, czy siłownik wraz z zamontowanym uchem znajduje się w poprawnej osi.

• Upewnij się, że nie występują boczne naprężenia, które mogłyby wpływać na pracę tłoczyska.

• Jeśli konstrukcja przewiduje montaż ukośny, sprawdź, czy kąt jest zgodny z rysunkiem technicznym.

7. Testy funkcjonalne

• Po zakończeniu montażu włącz zasilanie sprężonym powietrzem.

• Uruchom siłownik w trybie testowym przy niskim ciśnieniu.

• Obserwuj ruch tłoczyska – musi być płynny i bez zacięć.

• Stopniowo zwiększaj ciśnienie, monitorując, czy nie pojawiają się nieprawidłowości (stukot, tarcie, luz).

• Sprawdź, czy elementy montażowe nie ulegają przemieszczaniu.

8. Dodatkowe wskazówki montażowe

• Smaruj sworznie zgodnie z zaleceniami producenta, jeśli jest to wymagane.

• Jeśli elementy mocujące posiadają regulowane pozycje, ustaw je dokładnie według instrukcji.

• Upewnij się, że wszystkie połączenia są dokręcone z odpowiednim momentem.

• Jeśli montaż odbywa się w trudno dostępnych miejscach, upewnij się, że masz odpowiednie narzędzia do kontroli połączenia.

9. Dokumentacja montażowa

• Zapisz datę montażu, numer modelu i użyte narzędzia.

• Sporządź notatki dotyczące wszelkich odstępstw od normy.

• Utrzymuj dokumentację serwisową, która pomoże w przyszłych przeglądach.

10. Konserwacja i przeglądy

• Ustal harmonogram okresowych przeglądów (np. co miesiąc lub co 1000 cykli pracy).

• Regularnie kontroluj stan zawleczek, śrub i sworznia.

• Wykonuj czyszczenie i smarowanie zgodnie z zaleceniami.

• Zadbaj o to, aby w wyniku długotrwałej eksploatacji nie pojawiły się oznaki zużycia czy korozji.

11. Przykłady praktyczne

W zakładach przemysłowych często przeprowadzane są testy, w których sprawdza się montaż siłowników z użyciem akcesoriów CPP PREMA.

• W jednej linii produkcyjnej ucha zamocowano do siłowników D50, a testy wykazały płynność ruchu i brak niepożądanych wibracji.

• W innym przypadku operatorzy zauważyli, że przy niskim ciśnieniu nie występują żadne luzujące się elementy.

• Dzięki prawidłowemu montażowi siłownik pracował wydajnie przez długi okres, co potwierdziła kontrola okresowa.

12. Błędy montażowe i ich unikanie

• Nieprawidłowe dopasowanie sworznia – upewnij się, że jego średnica jest zgodna z danymi technicznymi.

• Zbyt luźne dokręcenie śrub – stosuj klucz dynamometryczny.

• Nieodpowiednie ustawienie osi – zawsze kontroluj współosiowość.

• Brak zabezpieczenia sworznia – upewnij się, że zawleczki są na miejscu.

• Nieprzestrzeganie instrukcji producenta – stosuj się do zaleceń i dokumentacji technicznej.

13. Finalna weryfikacja

Na końcu montażu wykonaj ostatnią kontrolę.

• Sprawdź, czy nie ma luzów.

• Upewnij się, że wszystkie elementy są zgodne z rysunkiem technicznym.

• Wykonaj finalny test pracy siłownika przy pełnym ciśnieniu.

• Sporządź raport z montażu, by dokumentacja była kompletna.

Poniżej przedstawiamy obszerną sekcję FAQ, która odpowiada na najczęściej zadawane pytania dotyczące osprzętu do siłowników pneumatycznych marki CPP PREMA. FAQ ma na celu rozwianie wątpliwości, pomoc w doborze produktu oraz udzielenie praktycznych wskazówek dotyczących montażu i eksploatacji akcesoriów, takich jak ucha pojedyncze, ucha proste skośne, ucha skośne kompletne oraz widełki pojedyncze.

1. Co to jest osprzęt do siłowników pneumatycznych?

Osprzęt to grupa akcesoriów i mocowań, które umożliwiają stabilne i precyzyjne połączenie siłownika pneumatycznego z elementami maszyny. Produkty te obejmują ucha, widełki i inne elementy montażowe, zaprojektowane zgodnie z normami ISO.

2. Jakie normy ISO spełniają produkty CPP PREMA?

Produkty są zgodne z normami ISO 6431/15552 i ISO 21287. Normy te określają wymiary, tolerancje i wymagania dotyczące siłowników pneumatycznych oraz ich osprzętu. Dzięki temu akcesoria CPP PREMA pasują do większości siłowników dostępnych na rynku.

3. Jakie rodzaje osprzętu oferuje CPP PREMA?

Oferta obejmuje:

• Ucha pojedyncze

• Ucha proste skośne

• Ucha skośne kompletne

• Widełki pojedyncze

Każdy typ pełni inną funkcję montażową i jest przeznaczony do określonych aplikacji.

4. Czym różnią się ucha pojedyncze od uch skośnych?

Ucha pojedyncze montuje się zwykle w pozycji równoległej do osi siłownika. Ucha skośne (zarówno proste skośne, jak i kompletne) umożliwiają montaż pod kątem. Różnica ta wpływa na rozkład sił i stabilność mocowania w nietypowych konfiguracjach instalacji.

5. Czy widełki pojedyncze są kompatybilne z uchami?

Tak. Produkty CPP PREMA są projektowane jako zestaw. Widełki pojedyncze współpracują z uchami, tworząc spójny system mocowania siłownika. Dzięki temu instalacja przebiega szybko i bezproblemowo.

6. Jakie dane techniczne powinienem sprawdzić przed zakupem?

Sprawdź przede wszystkim:

• Średnicę siłownika (D32, D40, D50, D63, D80, D100, D125, D160, D200, D250, D320).

• Wymiary otworów montażowych i rozstaw śrub.

• Tolerancje wymiarowe (klasy H7, H9, itp.).

• Maksymalne obciążenie i moment obciążeniowy.

• Materiał wykonania (żeliwo, aluminium, stal).

• Informacje o powłokach ochronnych.

7. Jakie materiały stosuje się przy produkcji osprzętu?

CPP PREMA stosuje głównie żeliwo oraz aluminium. Żeliwo charakteryzuje się wyższą masą i dużą wytrzymałością mechaniczną. Aluminium jest lżejsze, odporne na korozję i idealne w aplikacjach, gdzie liczy się szybkość pracy. W niektórych przypadkach stosuje się również stal.

8. Jakie powłoki ochronne są dostępne?

Powłoki ochronne to m.in. malowanie proszkowe dla żeliwa i anodowanie dla aluminium. Chronią one elementy przed korozją, ścieraniem oraz wpływem agresywnych czynników zewnętrznych. Powłoki mogą być dostosowane do specyficznych warunków środowiskowych.

9. Czy osprzęt CPP PREMA jest odporny na ekstremalne warunki?

Tak. Produkty są testowane w trudnych warunkach przemysłowych. Spełniają normy dotyczące temperatur pracy, odporności na wibracje oraz na działanie czynników korozyjnych. Dzięki temu nadają się do zastosowania w przemyśle ciężkim, spożywczym, motoryzacyjnym i wielu innych.

10. Jak często należy przeprowadzać przeglądy osprzętu?

Zaleca się okresowe przeglądy, szczególnie w środowiskach o dużym zapyleniu, wilgotności lub przy intensywnej pracy siłowników. Przeglądy można wykonywać co miesiąc lub zgodnie z wytycznymi działu utrzymania ruchu. Regularna kontrola zapobiega awariom i przedłuża żywotność produktów.

11. Czy mogę samodzielnie zamontować osprzęt CPP PREMA?

Tak. Produkty są projektowane z myślą o prostym i szybkim montażu. Instrukcje montażu są przejrzyste, a zestawy kompletne – zawierają wszystkie niezbędne elementy montażowe. Warto jednak przestrzegać instrukcji i korzystać z odpowiednich narzędzi (np. klucz dynamometryczny).

12. Co zrobić, gdy osprzęt wykazuje oznaki zużycia?

Jeśli zauważysz pęknięcia, luz lub uszkodzenia powłoki, natychmiast wymień dany element. Korzystaj z oryginalnych części zamiennych oferowanych przez CPP PREMA. Wczesna interwencja zapobiega dalszym awariom i minimalizuje ryzyko zatrzymania produkcji.

13. Czy osprzęt CPP PREMA pasuje do siłowników innych producentów?

Dzięki standaryzacji według norm ISO, akcesoria CPP PREMA są kompatybilne z siłownikami innych producentów, o ile te spełniają wymagania norm ISO 6431/15552 i ISO 21287. Zawsze jednak warto skonsultować specyfikacje techniczne.

14. Jakie dokumenty są dostępne przy zakupie osprzętu?

CPP PREMA udostępnia pełną dokumentację techniczną, w tym:

• Tabele wymiarowe

• Rysunki techniczne 2D i modele 3D (CAD)

• Certyfikaty jakości (np. ISO 9001)

• Instrukcje montażu

• Dane dotyczące wytrzymałości mechanicznej

Dokumentacja ta umożliwia dokładne dopasowanie akcesoriów do potrzeb projektu.

15. Czy produkty są testowane przed wysyłką?

Tak. Każdy element osprzętu przechodzi szereg testów jakościowych, w tym testy wytrzymałościowe, kontrolę wymiarową oraz badania powłok ochronnych. Testy te gwarantują, że produkt spełnia wymagania norm ISO oraz oczekiwania użytkowników.

16. Jakie są typowe wymiary dla poszczególnych modeli?

Wymiary zależą od rozmiaru siłownika. Przykładowo, ucho do siłownika D50 może mieć otwór o średnicy 16 mm oraz rozstaw śrub montażowych w zakresie 50–75 mm. W tabelach katalogowych znajdziesz dokładne wymiary, które pomogą dopasować osprzęt do konkretnego zastosowania.

17. Czy mogę pobrać modele 3D do mojego projektu CAD?

Tak. CPP PREMA udostępnia modele 3D swoich produktów w formatach STEP, IGES czy DXF. Modele te umożliwiają inżynierom szybkie wdrożenie akcesoriów do projektów oraz symulację pracy całego układu pneumatycznego.

18. Jak obliczyć, czy dany osprzęt wytrzyma obciążenia?

W dokumentacji znajdziesz wartości maksymalnych obciążeń. Oblicz siłę działającą na siłownik (F = p × A) i porównaj ją z dopuszczalnymi wartościami podanymi w tabelach. Upewnij się, że przy zastosowaniu marginesu bezpieczeństwa (zwykle 20–30%) osprzęt nie zostanie przeciążony.

19. Czy osprzęt jest odporny na działanie czynników chemicznych?

Produkty CPP PREMA są projektowane z myślą o pracy w różnych warunkach. Powłoki ochronne (lakier proszkowy, anodowanie) zwiększają odporność na korozję oraz działanie agresywnych substancji chemicznych. W środowiskach bardzo agresywnych warto skonsultować specyfikację z producentem.
