Zawory sterowane przyciskiem

Marka CPP PREMA oferuje szeroką gamę zaworów pneumatycznych rozdzielających, przeznaczonych do sterowania ręcznego lub mechanicznego. W szczególności w tej kategorii prezentowane są zawory 3/2 monostabilne sterowane przyciskiem. Produkty te wyróżniają się unikalnym mechanizmem sterowania przyciskiem, który pozwala na krótkotrwałe przełączanie stanu przepływu powietrza. Po zwolnieniu przycisku sprężyna powraca automatycznie do pozycji wyjściowej, co gwarantuje bezpieczeństwo i łatwość obsługi. To rozwiązanie znajduje zastosowanie tam, gdzie wymagane jest natychmiastowe reagowanie operatora, przy minimalnym zaangażowaniu systemu sterowania oraz całkowitym braku potrzeby zasilania elektrycznego.

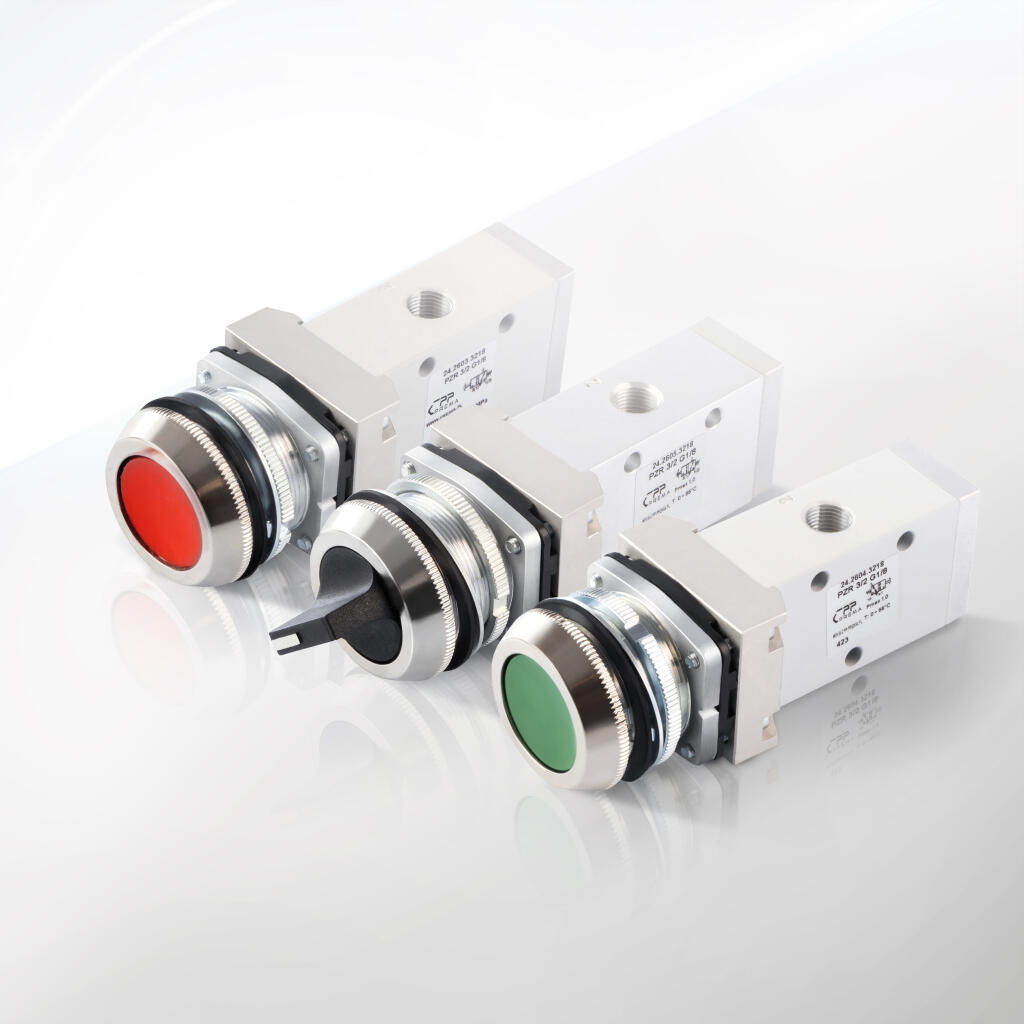

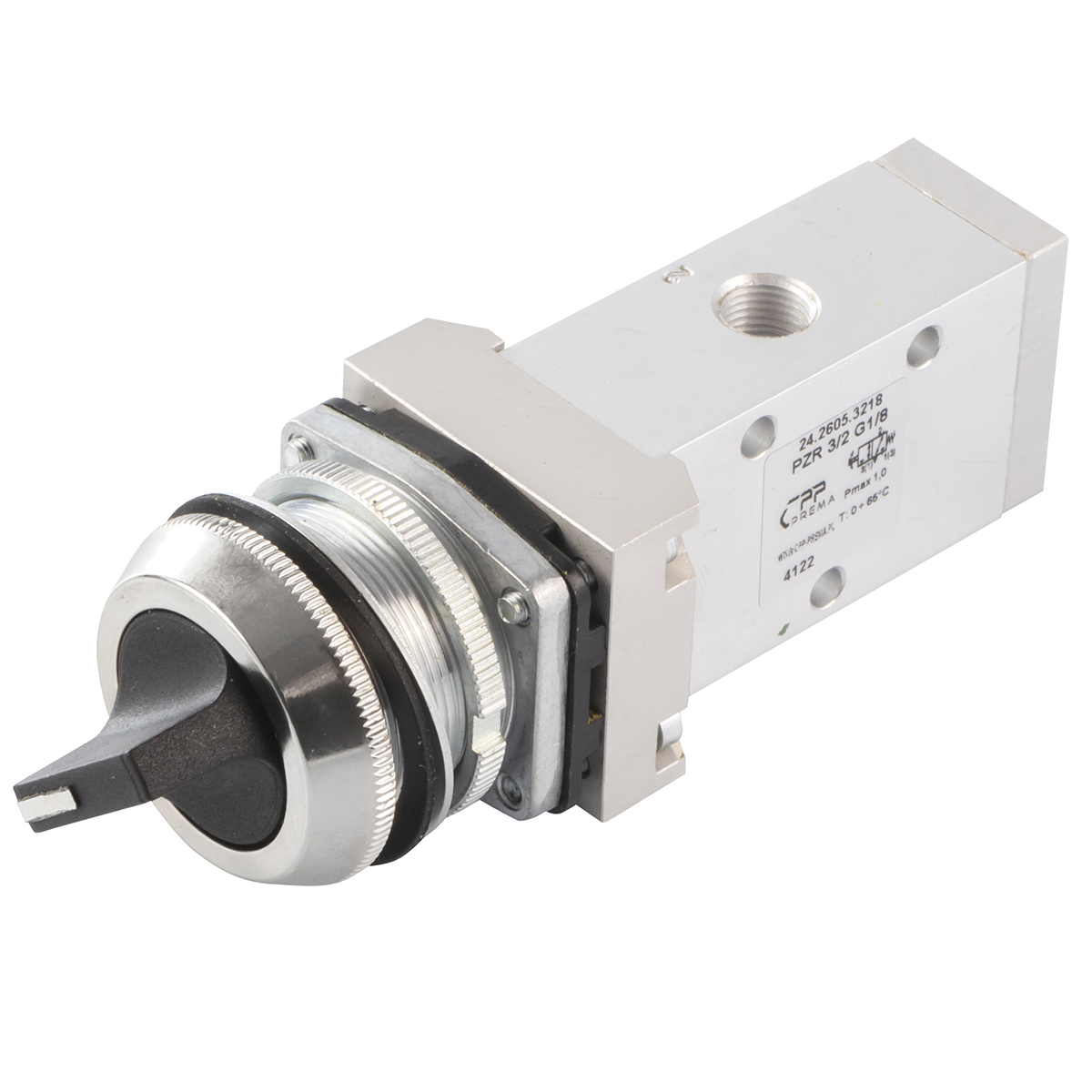

Zestaw zaworów obejmuje różne warianty konstrukcyjne i kolorystyczne przycisków – dostępne są modele z przyciskiem krytym o kolorze czerwonym lub zielonym, przyciskiem pokrętnym, przyciskiem wystającym oraz przyciskiem grzybkowym. Każdy z nich cechuje się wysoką jakością wykonania, niezawodnością działania oraz kompatybilnością z systemami pneumatyki o zróżnicowanych przepływach.

Modele te charakteryzują się prostotą i intuicyjnością działania. Funkcja „normalnie otwarty” (NO) informuje, że w stanie spoczynkowym (przy braku interwencji operatora) zawory umożliwiają przepływ powietrza z portu P do portu A. Naciśnięcie przycisku zmienia stan zaworu – przepływ zostaje chwilowo odcięty lub przekierowany, zależnie od założonej logiki instalacji. Wersje z przyciskiem krytym gwarantują dodatkową ochronę przed przypadkowym aktywowaniem. Taki przycisk znajduje zastosowanie w środowiskach, gdzie bezpieczeństwo jest kluczowe oraz gdzie niepożądane przypadkowe włączenie urządzenia mogłoby spowodować zagrożenie dla operatora.

System sterowania przyciskiem cechuje się wysoką precyzją. Operator naciska przycisk, co aktywuje mechanizm przełączający wewnątrz zaworu. Moment przestawienia jest krótkotrwały, a natychmiast po zwolnieniu przycisku sprężyna powraca do pozycji spoczynkowej. Dzięki temu zawór nadaje się do aplikacji, w których nie chcemy, aby stan przełączony pozostał, gdy operator nie kontroluje instalacji. Jest to szczególnie przydatne w systemach, gdzie wymagane jest bardzo precyzyjne sterowanie dopływem powietrza oraz natychmiastowe reagowanie na interwencję operatora.

Produkty te są projektowane z myślą o szerokim zastosowaniu w różnorodnych instalacjach – od niewielkich stanowisk laboratoryjnych i warsztatowych, po duże systemy automatyki przemysłowej. Wielkość gwintu (np. G1/8) wskazuje, że zawory są przeznaczone do aplikacji o mniejszym przepływie, typowych dla precyzyjnych siłowników i narzędzi pneumatycznych. Konstrukcja umożliwia łatwy montaż zarówno w formie przewodowej (gwinty bezpośrednio podłączane do węży), jak i płytowej, która upraszcza rozmieszczenie zaworów na wyspach przyłączeniowych.

Kluczowym aspektem jest również wysoka jakość wykonania i użycie zaawansowanych technologii produkcyjnych, takich jak obróbka CNC. Dzięki temu korpusy mają minimalne tolerancje i zapewniają idealne dopasowanie suwaka oraz uszczelnień, co przekłada się na stabilność przepływu powietrza i minimalne straty ciśnienia. Nawet przy długotrwałej eksploatacji, zawory charakteryzują się wysoką żywotnością, co jest potwierdzone przez liczne testy przeprowadzone przez producenta.

Innowacyjność tych zaworów polega na połączeniu prostoty konstrukcji ze zdolnością do szybkiego reagowania oraz bezpieczeństwem działania. Mechanizm oparty na przycisku krytym (z czerwonym lub zielonym oznaczeniem, przycisk pokrętny, wystający lub grzybkowy) pozwala na zastosowanie rozwiązań, które są intuicyjne dla operatora, a jednocześnie odporne na działanie czynników zewnętrznych. Dodatkowo, dzięki zastosowaniu sprężyny powrotnej zawory monostabilne nie wymagają ciągłego manualnego przytrzymywania – po zwolnieniu przycisku system natychmiast wraca do domyślnego stanu, co minimalizuje ryzyko przypadkowego pozostawienia zaworu w niepożądanym stanie.

W efekcie, zawory te są idealne dla instalacji, w których bezpieczeństwo, kontrola i łatwość obsługi są kluczowe. Użytkownik może szybko przełączać przepływ, dokonywać regularnych testów systemu oraz być pewnym, że po zakończeniu interwencji zawór wróci do stanu, w którym nie ma ryzyka nieplanowanego zasilania powietrzem. W połączeniu z wysoką jakością materiałów i precyzyjną technologią produkcji, zawory CPP PREMA stanowią niezawodne i trwałe rozwiązanie w dziedzinie pneumatyki.

Dzięki prostocie działania i intuicyjności sterowania, zawory te można łatwo integrować zarówno w instalacjach tradycyjnych, jak i nowoczesnych układach automatyki. Wszystko to sprawia, że produkty CPP PREMA są cenione przez inżynierów, operatorów i serwisantów. Ich konstrukcja umożliwia łatwą diagnostykę oraz szybkie naprawy, co minimalizuje przestoje i zwiększa efektywność produkcji. To rozwiązanie, które bezproblemowo sprawdza się w środowiskach wymagających niezawodności, prostoty i szybkiej reakcji operatora.

Zawory 3/2 monostabilne sterowane przyciskiem CPP PREMA znajdują zastosowanie w wielu systemach, w których potrzebne jest krótkotrwałe sterowanie przepływem sprężonego powietrza. Dzięki funkcji automatycznego powrotu sprężynowego po zwolnieniu przycisku, zawory te nadają się do aplikacji, gdzie liczy się natychmiastowa reakcja operatora. Poniżej przedstawiamy szczegółowy opis zastosowań, w którym zastosowanie tych zaworów jest kluczowe. Tekst został przygotowany zgodnie z zasadami SEO i AEO, z użyciem krótkich zdań oraz strony czynnej, aby zapewnić przejrzystość przekazu i dobrą widoczność w wyszukiwarkach.

1. Warsztaty i stanowiska testowe

W małych warsztatach mechanicznych i laboratoriach prototypowych operator często potrzebuje manualnej kontroli przepływu sprężonego powietrza. Zawory monostabilne sterowane przyciskiem zapewniają tę kontrolę. W systemie, w którym zawór jest ustawiony w konfiguracji NO (normalnie otwarty), powietrze domyślnie przepływa przez zawór, a w momencie naciśnięcia przycisku przepływ zostaje przerwany. Taka logika umożliwia wykonanie krótkotrwałego testu pracy siłownika – operator naciska przycisk, obserwuje reakcję siłownika, a po puszczeniu przycisku system wraca do stanu normalnego, co pozwala na szybką diagnostykę. W przypadku konfiguracji NC (normalnie zamknięty) system działa odwrotnie – zawór blokuje przepływ, a naciskanie przycisku umożliwia chwilowe zasilenie siłownika. Takie rozwiązanie jest szczególnie przydatne, gdy bezpieczeństwo jest najważniejsze, a dopływ powietrza ma być aktywny tylko podczas manualnej interwencji operatora.

Dzięki prostocie obsługi operator nie musi pamiętać o specjalnych sekwencjach – wystarczy jedno naciśnięcie przycisku, by natychmiast zmienić stan przepływu. Każda taka akcja jest ręczna i intuicyjna, co sprawia, że zawory te są idealne dla mniejszych stanowisk, gdzie nie ma budżetu lub potrzeby instalowania skomplikowanych systemów sterowania automatycznego. Krótki impuls, jaki daje naciśnięty przycisk, pozwala operatorowi na wykonanie testów i przełączeń w sposób niezawodny. Ta funkcjonalność minimalizuje ryzyko pozostawienia ciągłego przepływu, co mogłoby prowadzić do nieprzewidzianych zachowań siłowników lub do zwiększenia zużycia sprężonego powietrza.

2. Linie produkcyjne i systemy montażowe

W dużych zakładach produkcyjnych, gdzie siłowniki pneumatyczne wykorzystywane są do manipulacji, dociskania lub pozycjonowania elementów, zawory 3/2 monostabilne sterowane przyciskiem odgrywają istotną rolę. Na liniach montażowych urządzenia te służą jako manualne przełączniki, których zadaniem jest włączenie lub odcięcie dopływu powietrza w krytycznym momencie. Operator, stosując przycisk kryty lub pokrętny, wprowadza zawór do stanu aktywnego, co umożliwia wywołanie określonego ruchu siłownika. Po zwolnieniu przycisku sprężyna natychmiast przywraca stan wyjściowy, co skutkuje natychmiastowym wyłączeniem dopływu powietrza. Taki system zapewnia najwyższy poziom bezpieczeństwa, gdyż sygnał do uruchomienia jest jednoznaczny i trwa tylko przez czas interwencji operatora.

W instalacjach, gdzie wymagana jest precyzyjna synchronizacja elementów, manualne zawory sterowane przyciskiem pozwalają na bezpośrednie zintegrowanie z sekwencją pracy. W przypadku awarii systemu automatyki operator może ręcznie przełączyć zawór, aby natychmiast zatrzymać lub uruchomić proces. Dzięki temu maszyny szybciej reagują na nieprzewidziane sytuacje, co jest kluczowe przy automatyzacji produkcji.

Dodatkowo, w liniach produkcyjnych zastosowanie zaworów manualnych pozwala na łatwe sterowanie poszczególnymi sekcjami bez konieczności inwestowania w drogie systemy sterowania elektronicznego. Przycisk kryty, dostępny w różnych wariantach kolorystycznych (czerwony lub zielony), ułatwia jednoznaczne rozpoznanie stanu zaworu przez operatora. Jasne oznaczenia na panelach ułatwiają identyfikację funkcji, co znacząco redukuje możliwość błędów operatora podczas intensywnej pracy.

3. Systemy bezpieczeństwa w przemyśle

W wielu aplikacjach przemysłowych bezpieczeństwo jest priorytetem. Zawory 3/2 monostabilne sterowane przyciskiem są używane w systemach alarmowych i awaryjnych wyłączeń. W konfiguracji NC (normalnie zamknięty) zawór w stanie spoczynkowym blokuje przepływ powietrza do siłownika. Gdy operator naciska przycisk, na chwilę doprowadza powietrze, co inicjuje pracę siłownika, na przykład uruchamiając system bezpieczeństwa. Natychmiast po zwolnieniu przycisku sprężyna powraca do ustawienia, odcinając przepływ. Takie rozwiązanie działa jako „przycisk bezpieczeństwa” – operator musi trzymać przycisk, aby system funkcjonował, a w razie awarii lub zagrożenia wystarczy puścić przycisk, by automatycznie wyłączyć urządzenie. Tego rodzaju zabezpieczenie jest często stosowane w maszynach, gdzie każdy błąd może prowadzić do poważnych konsekwencji dla zdrowia lub mienia.

Manualny charakter sterowania zapewnia również widoczne i dotykowe potwierdzenie, że interwencja operatora została wykonana. W środowiskach, gdzie automatacja nie jest jeszcze w pełni rozwinięta, taka możliwość daje większą kontrolę i pozwala na błyskawiczne wyłączenie w razie potrzeby.

4. Aplikacje w branży spożywczej i farmaceutycznej

W zakładach spożywczych i farmaceutycznych ceni się proste rozwiązania pneumatyczne, które są łatwe do utrzymania w czystości i odporne na agresywne środowisko. Zawory 3/2 monostabilne sterowane przyciskiem w wersji NO (normalnie otwarty) mogą zapewniać stały dopływ powietrza do niektórych urządzeń, a jedynie w momencie interwencji operatora przycisk powoduje chwilową przerwę. Takie podejście jest korzystne, gdy w linii produkcyjnej występuje automatyczne regulowanie procesów – operator może szybko przełączyć zawór, bez konieczności ingerencji w całą instalację.

W środowiskach wymagających absolutnej higieny ważne jest, aby zawory były łatwe do czyszczenia i odporne na agresywne środki myjące. Przycisk kryty, który bywa zabezpieczony przed przypadkowym naciśnięciem, gwarantuje, że urządzenie nie zostanie uruchomione niespodziewanie, co jest kluczowe dla bezpiecznej obsługi maszyn w branży spożywczej. Dodatkowo, możliwość szybkiego przełączenia zaworu manualnie pozwala na wdrożenie procedur awaryjnych, gdy automatyczny system zawodzi.

5. Zastosowanie w systemach mobilnych

W mobilnych urządzeniach, takich jak wózki AGV, maszyny rolnicze czy narzędzia pneumatyczne, zawory 3/2 monostabilne sterowane przyciskiem są często wykorzystywane jako elementy awaryjnego sterowania. Operator może ręcznie włączyć lub wyłączyć przepływ powietrza w sytuacjach, gdy automatyka przestaje działać lub gdy potrzebna jest szybka interwencja w terenie. Dzięki mechanicznej konstrukcji zawory te są odporne na drgania i nie wymagają zasilania elektrycznego, co jest szczególnie ważne w odległych lokalizacjach lub na polach budowy, gdzie dostęp do sieci energetycznej jest ograniczony.

W takich aplikacjach przyciski zaworów często są dodatkowo zabezpieczone osłonami, aby uniknąć przypadkowego uruchomienia. Dodatkowe oznaczenia i barwy (czerwony lub zielony) ułatwiają szybką identyfikację funkcji przez operatora. Mechanizm ten jest niezawodny, a sprężyna automatycznie przywraca zawór do stanu początkowego po zakończeniu interwencji.

6. Wykorzystanie w systemach automatyki hybrydowej

Choć wiele nowoczesnych linii produkcyjnych opiera się na sterowaniu PLC i elektrozaworach, nadal istnieją instalacje, w których prostota pneumatyki manualnej współgra z bardziej zaawansowanymi systemami. Zawory 3/2 monostabilne sterowane przyciskiem mogą pełnić rolę pilotową w hybrydowych układach. Operator może manualnie przełączać zawór, a następnie sygnał ten może być monitorowany przez dodatkowy czujnik. Takie rozwiązanie pozwala na awaryjne lub weryfikacyjne sterowanie procesami, gdy automatyka elektroniczna nie zadziała lub gdy zachodzi potrzeba przeprowadzenia testów. Kombinacja prostoty manualnego przełączania oraz możliwości integracji z systemem elektronicznym zwiększa elastyczność konstrukcji i pozwala na szybkie wprowadzanie zmian, bez konieczności kosztownego przebudowywania całego systemu sterowania.

7. Zastosowanie w instalacjach serwisowych i testowych

Zawory 3/2 monostabilne sterowane przyciskiem znajdują także zastosowanie w instalacjach serwisowych. W serwisie, gdy trzeba przetestować lub zdemontować element pneumatyczny, operator może ręcznie sterować przepływem powietrza, powodując krótkotrwały impuls. Taka funkcja jest przydatna np. przy kontrole szczelności systemu, odpływie powietrza z siłowników czy przy testowaniu zmiennych warunków pracy. Manualne przełączanie pozwala na dokładną diagnozę problemów – operator może przeprowadzić cykle testowe, obserwując, czy zawór działa poprawnie w każdej sekwencji, czy sprężyna wraca suwak do stanu wyjściowego i czy nie ma przecieków między portami.

W instalacjach serwisowych ważna jest również łatwość wymiany części, np. oringów lub dźwigni, co skraca czas przestoju w systemach produkcyjnych. Dzięki modularnej budowie i precyzyjnym tolerancjom, zawory te można szybko demontować i ponownie montować, zachowując pełną funkcjonalność. Przemyślana konstrukcja umożliwia nawet szybką wymianę uszczelnień przez wykwalifikowany personel, co poprawia jakość serwisowania i zmniejsza koszty utrzymania.

8. Aplikacje edukacyjne i demonstracyjne

Na uczelniach technicznych oraz w laboratoriach R&D zawory 3/2 monostabilne sterowane przyciskiem są wykorzystywane do demonstracji zasad pneumatyki i automatyki. Studenci uczą się, jak manualne sterowanie wpływa na przepływ powietrza, jakie są różnice między NC a NO oraz jak działa sprężyna powrotna. Można przeprowadzać eksperymenty, w których operator ręcznie przełącza zawór, obserwując natychmiastowy powrót do stanu wyjściowego. Prezentacje te pokazują, jak proste mechaniczne rozwiązania mogą być skuteczne w sterowaniu skomplikowanymi procesami. Dodatkowo, zawory te umożliwiają symulację sekwencyjnych układów pneumatycznych i demonstrację efektywności manualnych interwencji, co staje się cennym narzędziem dydaktycznym.

9. Wykorzystanie w systemach awaryjnych

W wielu instalacjach automatyka pneumatyczna wykorzystuje zawory 3/2 monostabilne jako elementy awaryjnego wyłączania. W sytuacjach krytycznych operator manualnie przestawia stan zaworu, aby odłączyć zasilanie siłowników. Dzięki temu maszyna nie pozostaje w stanie, w którym przepływ powietrza mógłby spowodować zagrożenie. Ponadto, taki system pozwala na szybkie odcięcie dopływu sprężonego powietrza bez ingerencji automatycznej, co zmniejsza ryzyko błędów w systemie sterowania. Szybka reakcja na interwencję operatora jest kluczowa w sytuacjach awaryjnych i stanowi dużą wartość dodaną tego rozwiązania.

10. Integracja z istniejącą infrastrukturą pneumatyczną

Zawory 3/2 monostabilne z przyciskiem łatwo integrują się z istniejącymi instalacjami. Operatorzy mogą montować je zarówno w systemach przewodowych, gdzie przewody są tradycyjnie wkręcane w korpus, jak i w instalacjach płytowych – takich, które łączą wiele zaworów na jednej wyspie przyłączeniowej. Dzięki standaryzacji (gwinty G1/8 i G1/4) użytkownicy nie muszą obawiać się problemów z kompatybilnością. Jednolita konstrukcja ułatwia także serwisowanie i ewentualną modernizację linii produkcyjnych. Prosty design zaworu sprzyja szybkiemu szkoleniu operatorów, co przekłada się na sprawniejsze wdrożenie i mniejsze ryzyko błędów przy użyciu urządzenia.

11. Optymalizacja zużycia sprężonego powietrza

Zawory monostabilne sterowane przyciskiem umożliwiają precyzyjne kontrolowanie przepływu powietrza. Operator, naciskając przycisk, uruchamia przepływ tylko na czas niezbędny do wykonania operacji. Po puszczeniu przycisku sprężyna automatycznie przywraca zawór do stanu wyjściowego, co ogranicza niepotrzebne zużycie sprężonego powietrza. Taka kontrola jest kluczowa w systemach, gdzie koszt sprężonego powietrza ma duże znaczenie. Przez zmniejszenie czasu aktywacji zaworu poprawia się efektywność energetyczna całej instalacji, co przekłada się na oszczędności oraz zmniejszenie emisji związanej z produkcją sprężonego powietrza.

12. Zastosowanie w systemach recyklingowych i przemysłowych

W sektorze przemysłowym, gdzie często odbywa się recykling i ponowne wykorzystanie energii, zawory 3/2 monostabilne sterowane przyciskiem znajdują zastosowanie w systemach, które wymagają szybkiego i kontrolowanego przepływu powietrza. W systemach odpływu lub odpowietrzania zawory te pomagają utrzymać stabilność ciśnienia i minimalizują straty. Dzięki swojej prostej konstrukcji i niewielkiej liczbie ruchomych części, łatwo je serwisować i, po zakończeniu eksploatacji, poddawać recyklingowi. To z kolei ma pozytywny wpływ na aspekty środowiskowe przemysłu.

13. Przykłady zastosowań w konkretnych branżach

• Branża automotive: W warsztatach naprawczych i montażowych zawory te sterują dopływem powietrza do małych siłowników używanych w urządzeniach pomocniczych, takich jak podpory czy przenośniki części samochodowych.

• Elektronika i produkcja AGD: Manualne sterowanie w liniach montażowych pozwala na precyzyjne ustawienie elementów i kontrolę jakości.

• Przemysł spożywczy i farmaceutyczny: Zawory z przyciskiem krytym zapewniają bezpieczeństwo i czystość, umożliwiając szybkie włączenie lub wyłączenie przepływu powietrza bez ingerencji elektrycznej.

• Systemy awaryjne: Manualne zawory służą jako zabezpieczenie, umożliwiając natychmiastowe odcięcie zasilania w przypadku zagrożenia lub awarii urządzenia.

14. Zalety manualnego sterowania przyciskiem

Manualne sterowanie zaworami pneumatycznymi, zwłaszcza przyciskiem krytym lub pokrętnym, ma liczne zalety. Operator widzi i czuje zmianę stanu zaworu. Takie rozwiązanie jest intuicyjne – naciśnięcie przycisku od razu informuje, że przepływ został zmieniony. W przypadku awarii automatyki manualna interwencja jest natychmiastowa. Co ważne, brak elementów elektrycznych redukuje ryzyko iskrzenia w środowiskach zagrożonych wybuchem.

Dodatkowo, zawory te są stosunkowo tanie w produkcji i łatwe do integracji z istniejącymi liniami produkcyjnymi. Prosta obsługa skraca czas szkolenia operatorów, a ergonomiczne przyciski – dostępne w różnych kolorach (czerwony, zielony) – szybko informują o stanie zaworu.

15. Zastosowanie w procesach sekwencyjnych

W niektórych systemach produkcyjnych zawory manualne pełnią rolę elementów sekwencyjnych. Operator aktywuje przycisk w jednym etapie, co powoduje przesunięcie przepływu powietrza do kolejnego etapu produkcji. Po wykonaniu zadania, zawór automatycznie wraca do stanu wyjściowego, a kolejny element systemu reaguje na zmianę. Takie rozwiązanie, które eliminuje konieczność stosowania sterowników PLC, jest szczególnie atrakcyjne w mniejszych zakładach lub tam, gdzie prostota systemu ma kluczowe znaczenie.

16. Usprawnienie operacji serwisowych

Podczas konserwacji i testowania urządzeń pneumatycznych manualne zawory są niezastąpione. Operator może samodzielnie wyłączyć przepływ, sprawdzić szczelność systemu i przeprowadzić niezbędne naprawy. Dzięki temu, że przycisk jest zabezpieczony (np. kryty lub pokrętny), przypadkowe uruchomienie urządzenia zostaje zminimalizowane, co podnosi bezpieczeństwo podczas prac serwisowych. Łatwy montaż i demontaż zaworu umożliwia szybkie interwencje naprawcze, co jest dużą zaletą w systemach o ciągłym czasie pracy.

17. Wpływ na oszczędność energii

Manualne zawory, sterowane przyciskiem, cechuje precyzyjna kontrola przepływu. Operator włącza urządzenie tylko na czas, kiedy jest to niezbędne. Po puszczeniu przycisku sprężyna natychmiast odcina przepływ, co zmniejsza niepotrzebne zużycie sprężonego powietrza. W efekcie oszczędność energii przekłada się na niższe koszty eksploatacji. Prostota rozwiązania sprzyja zastosowaniu tego typu zaworów w instalacjach, gdzie każdy litr sprężonego powietrza ma istotne znaczenie ekonomiczne.

Dane techniczne zaworów 3/2 monostabilnych sterowanych przyciskiem marki CPP PREMA są kluczowe dla właściwego doboru urządzenia do danej aplikacji. Poniższa sekcja zawiera szczegółowy opis parametrów, dzięki którym użytkownik wie, czy dany model spełnia wymagania instalacji pneumatycznej. Precyzyjne określenie wielkości gwintu, ciśnień roboczych, przepływów i zakresu temperatur jest niezbędne dla niezawodnej pracy systemu. Tekst jest utrzymany w krótkich zdaniach i stronie czynnej, aby zapewnić przejrzystość przekazu.

1. Układ 3/2 i logika monostabilna

Wszystkie zawory należą do układu 3/2, co oznacza, że mają trzy porty (P, A, R) i dwie stabilne pozycje suwaka. W modelach monostabilnych sprężyna powrotna automatycznie przywraca suwak do pozycji wyjściowej po zwolnieniu przycisku. Wersja NC oznacza, że w stanie spoczynkowym nie ma przepływu powietrza, natomiast w wersji NO – przepływ jest domyślny. Operator ustawia zawór ręcznie za pomocą przycisku, który krótkotrwale zmienia stan przepływu, po czym sprężyna natychmiast reaguje.

2. Rozmiary gwintów i przepływy

Modele zaworów występują w kilku wariantach gwintu, co wpływa na przepływ sprężonego powietrza:

• G1/8: typowy dla niewielkich siłowników. Cv wynosi około 0,3–0,4, co umożliwia przepływ rzędu 300–400 litrów na minutę przy różnicy ciśnień 1 bar.

• G1/4: uniwersalny i najczęściej stosowany. Cv wynosi około 0,6–1,0, co przekłada się na przepływ 600–1000 litrów na minutę.

• G3/8: stosowany w większych aplikacjach; przepływ może wynosić 800–1500 l/min.

• G1/2 i G3/4: przeznaczone do dużych siłowników, osiągają przepływy rzędu 1500–3000 l/min, co czyni je idealnymi do bardziej wymagających systemów.

Dokładne wartości Cv lub Kv są podawane przez producenta w dokumentacji technicznej i są niezbędne przy projektowaniu systemu pneumatycznego.

3. Zakres ciśnienia roboczego

Standardowy zakres pracy zaworów to zazwyczaj 2–8 bar, przy czym niektóre modele dopuszczają pracę przy ciśnieniu do 10 bar. Minimalne ciśnienie, poniżej 1 bar, może nie zapewniać pełnej szczelności oringów, dlatego optymalny zakres to 2–8 bar. Warto zwrócić uwagę, czy producent deklaruje pracę urządzenia w określonym zakresie, ponieważ przekroczenie dopuszczalnych wartości może prowadzić do przedwczesnego zużycia materiałów i nieszczelności.

4. Zakres temperatur

Przy standardowych uszczelnieniach NBR zawory pracują w przedziale od -5°C do +50/60°C. Jeśli zawór ma być używany w warunkach wysokiej temperatury, dostępne są wersje z uszczelnieniami FKM (Viton), które pozwalają na temperatury do +120°C lub nawet więcej. Stabilność i odporność na zmiany temperatur są kluczowe dla utrzymania właściwego dopasowania suwaka oraz zachowania elastyczności oringów.

5. Szczelność i sposób przełączania

W zaworach 3/2 kluczową rolę odgrywa konstrukcja kanałów wewnętrznych oraz precyzyjne spasowanie suwaka z oringami. Dzięki obróbce CNC, producent osiąga tolerancje rzędu setnych części milimetra, co minimalizuje tarcie i zapewnia szybką reakcję mechanizmu. Sprężyna powrotna gwarantuje, że po zwolnieniu przycisku zawór natychmiast powraca do stanu spoczynkowego, a szczelność pomiędzy portami nie ulega osłabieniu nawet przy długotrwałej pracy.

6. Ciśnienie i przepływ – współczynnik Cv

Wartości Cv określają przepustowość zaworu. Dla modeli G1/8 wynoszą one ok. 0,3–0,4, co pozwala na przepływ 300–400 l/min przy Δp = 1 bar. Dla G1/4 Cv wynosi 0,6–1,0, co umożliwia przepływ 600–1000 l/min. Produkty o większych rozmiarach, tj. G1/2 czy G3/4, osiągają wyższe wartości Cv, co czyni je idealnymi do większych siłowników. Te dane techniczne pozwalają projektantom ocenić, czy zawór spełnia wymagania aplikacji.

7. Zasilanie – przewodowe i płytowe

Modele zaworów dostępne są zarówno w wersji przewodowej, jak i płytowej. W wersji przewodowej korpus zaworu posiada standardowe gwinty, do których wkręca się złączki i podłącza węże. W wersji płytowej zawór montuje się bezpośrednio na płycie przyłączeniowej, gdzie specjalne kanały zapewniają prawidłowe rozprowadzenie powietrza. Obie metody mają swoje zalety:

• Przewodowe: większa elastyczność w doborze długości węży i modyfikacji instalacji.

• Płytowe: uporządkowany wygląd instalacji, szczególnie przy dużej liczbie zaworów w jednej wyspie, ułatwiający serwisowanie.

8. Minimalna siła przełączania

Siła wymagana do przełączenia zaworu zależy od wielkości i charakterystyki sprężyny, a także od długości dźwigni. W modelach G1/8 i G1/4 siła ta wynosi zwykle 5–10 niutonów. W przypadku większych zaworów (G1/2, G3/4) wymagania mogą wzrosnąć do 15–20 niutonów. Projektanci dobrali długość dźwigni, by zredukować rzeczywistą siłę potrzebną operatorowi, zapewniając ergonomiczny i łatwy ruch.

9. Właściwości i odporność uszczelek

Uszczelnienia w zaworach wykorzystują elastomery:

• NBR: jest standardem przy temperaturach do +50/60°C. Zapewnia doskonałe dopasowanie i szczelność przy ciśnieniu 2–8 bar.

• FKM (Viton): stosowany tam, gdzie wymagane są wyższe temperatury lub większa odporność chemiczna.
  Dobre dopasowanie oringów w rowkach suwaka zmniejsza tarcie i chroni przed przedmuchami. Precyzyjna technologia produkcji sprawia, że oringi pracują bez strat nawet przy intensywnym cyklu przełączeń.

10. Wymiary wewnętrzne i precyzja wykonania

Praca zaworu zależy od dokładności wykonania kanałów wewnętrznych, które ustalają drogę przepływu powietrza. Obróbka CNC zapewnia gładkość powierzchni, co minimalizuje ryzyko zacięć suwaka. Wymiar rowków i tolerancje mechaniczne są kluczowe, aby sprężyna mogła skutecznie przywrócić zawór do stanu spoczynkowego, a oringi zapewniały pełną szczelność pomiędzy portami.

11. Odporność na czynniki zewnętrzne

Zawory 3/2 monostabilne operują w standardowych warunkach przemysłowych. Zastosowanie materiałów takich jak aluminium anodowane lub mosiądz, a także stal nierdzewna w suwaku, gwarantuje odporność na korozję i ścieranie. W większości instalacji procesowych ciśnienie wynosi 6–8 bar, a produkty te utrzymują swoje właściwości przez długi czas, nie ulegając degradacji. Kluczową rolę odgrywa także odpowiednia filtracja powietrza (40 µm), która chroni zawór przed zanieczyszczeniami.

12. Współpraca zaworu z systemami sterowania

Manualne zawory monostabilne, sterowane przyciskiem, można łatwo integrować z bardziej zaawansowanymi systemami pneumatycznymi. Nawet jeśli cała linia produkcyjna działa automatycznie, zawory te mogą służyć jako elementy przełączników awaryjnych lub jako „pilot” dla większych układów. Funkcje takie jak szybkie przełączanie z automatycznym powrotem do stanu spoczynkowego gwarantują, że nawet przy interwencjach manualnych system pozostaje spójny. W wielu instalacjach przemysłowych takie zawory działają jako niezależne jednostki, ułatwiając serwisowanie i diagnostykę.

13. Przykładowe dane Cv i przepływów

Dokładne wartości przepływu (Cv) są podawane przez producenta, ale dla celów orientacyjnych:

• Dla G1/8: Cv wynosi około 0,3–0,4, co przekłada się na przepływ 300–400 l/min przy różnicy ciśnień 1 bar.

• Dla G1/4: Cv wynosi około 0,6–1,0, czyli 600–1000 l/min.

• Dla modeli o większym rozmiarze (G3/8, G1/2) Cv może wynosić nawet 1,0–2,5, co zapewnia przepływy odpowiadające dużym siłownikom.
  Te dane są kluczowe dla projektantów, aby zapewnić, że zawór spełni wymagania całego systemu, zarówno pod względem szybkości, jak i efektywności energetycznej.

14. Zasilanie – szczegóły i różnice

Przy projektowaniu instalacji pneumatycznej ważne jest wybranie metody zasilania zaworu:

• Przewodowe zasilanie: Korzysta się z tradycyjnych gwintów umieszczonych w korpusie. To uniwersalne rozwiązanie, które pozwala na elastyczną konfigurację instalacji.

• Płytowe zasilanie: Zawór mocuje się bezpośrednio do płyty przyłączeniowej. Kanały w płycie zapewniają uporządkowane rozprowadzenie powietrza, co ułatwia serwisowanie przy dużej liczbie zaworów.

Dzięki standaryzacji rozmiarów gwintów, montaż zaworów przewodowych i płytowych przebiega szybko i bezproblemowo, a dokumentacja techniczna dostarcza szczegółowych wytycznych dotyczących momentów dokręcania i sposobu uszczelnienia.

15. Współczynnik wibracji i trwałość

W warunkach intensywnych wibracji mechanicznych zawory muszą zachować stałość parametrów. Precyzyjna obróbka CNC, zastosowanie materiałów takich jak aluminium anodowane lub stal nierdzewna oraz montaż zgodny z zaleceniami producenta gwarantują, że zawory te nie ulegają niekontrolowanemu przełączaniu. Regularna konserwacja, która obejmuje sprawdzenie dźwigni, suwaka i sprężyny, pozwala na bezproblemowe działanie nawet w trudnych warunkach przemysłowych. Długotrwała praca wynika z zastosowania trwałych oringów i sprężyn, które przechodzą testy cykliczne potwierdzające możliwość pracy przez setki tysięcy cykli.

16. Minimalne i maksymalne parametry pracy

Dane techniczne zaworów obejmują również minimalne i maksymalne wartości ciśnienia oraz temperatury. Przy standardowych warunkach:

• Minimalne ciśnienie pracy wynosi około 1 bar, co zapewnia minimalną szczelność.

• Maksymalne ciśnienie to najczęściej 8–10 bar, chociaż niektóre modele mogą pracować przy wyższych wartościach po odpowiednim dopasowaniu materiałów.

• W zakresie temperatur zawory pracują standardowo od -5°C do +50/60°C, co jest wystarczające dla większości aplikacji przemysłowych. W zastosowaniach wymagających wyższych temperatur stosuje się uszczelnienia FKM.

17. Wpływ parametrów na efektywność systemu

Precyzyjne dane techniczne wpływają na cały system pneumatyczny. Dlatego projektanci muszą znać dokładne wartości przepływów Cv, maksymalne ciśnienia oraz tolerancje wykonania. Te informacje pomagają zminimalizować straty ciśnienia w instalacji, zapewnić optymalny przepływ powietrza oraz zapobiec przedmuchom, co łącznie przekłada się na mniejsze zużycie sprężonego powietrza i wyższą efektywność energetyczną. Każdy operator musi mieć świadomość, że niewłaściwe dopasowanie parametrów może prowadzić do podwyższonego zużycia medium lub zwiększonego ryzyka awarii.

Materiały konstrukcyjne, użyte do produkcji zaworów 3/2 monostabilnych sterowanych przyciskiem CPP PREMA, odgrywają decydującą rolę w zapewnieniu długotrwałej pracy i niezawodności urządzenia. Projektanci dbają o to, by każdy element – korpus, suwak, oringi, sprężyna oraz przycisk – był wykonany z najwyższej jakości surowców odpornych na ścieranie, korozję oraz zmienne warunki pracy. Poniżej przedstawiamy szczegółowy opis materiałów używanych w każdym z elementów urządzenia, co zapewnia kompleksową ochronę instalacji.

1. Korpus zaworu

Korpus jest fundamentem zaworu. Najczęściej wykorzystywane materiały to:

• Aluminium anodowane: Lekki, odporny na korozję, idealny do instalacji, gdzie nie chcemy dodatkowego obciążenia masowego. Proces anodowania wzmacnia powierzchnię, zapewniając dodatkową ochronę przed utlenianiem i drobnymi uszkodzeniami mechanicznymi. Taka obróbka CNC gwarantuje, że korpus ma precyzyjnie wyfrezowane kanały, co jest kluczowe dla stabilności przepływu powietrza.

• Mosiądz: Stosowany, gdy wymagana jest większa odporność na działanie wilgoci i agresywnych substancji. Mosiądz może być pokryty powłoką niklową, co daje dodatkową ochronę i estetyczny wygląd. Choć cięższy od aluminium, jest bardziej odporny na mechaniczne uderzenia.

Oba materiały zapewniają doskonałą szczelność i wytrzymałość do ciśnienia maksymalnie 8–10 bar. Wybór materiału zależy od warunków środowiskowych instalacji i oczekiwanego okresu eksploatacji.

2. Suwak (tłoczek) i kanały wewnętrzne

Suwak wewnątrz zaworu odpowiedzialny jest za precyzyjne przełączanie przepływu między portami. Kluczowe cechy:

• Stal nierdzewna: Najczęściej stosowana, aby zagwarantować odporność na korozję, szczególnie w wilgotnych warunkach. Powierzchnia suwaka jest polerowana, co minimalizuje tarcie i poprawia gładkość ruchu.

• Tworzywa inżynieryjne (POM, PTFE): W niektórych wariantach suwak wykonuje się z tworzywa o niskim współczynniku tarcia, co zmniejsza opór przy przełączaniu. Tworzywa te cechuje lekkość i doskonała odporność na ścieranie.

Precyzyjna obróbka CNC gwarantuje, że suwak idealnie dopasowuje się do kanałów w korpusie, minimalizując ryzyko przecieków i zapewniając szybki powrót do stanu spoczynkowego.

3. Uszczelnienia – oringi

Uszczelnienia są kluczowe dla utrzymania prawidłowego przepływu powietrza i zapobiegania przeciekom:

• NBR (kauczuk nitrylowy): Standardowy materiał uszczelniający, który zapewnia dobrą elastyczność przy temperaturze od -5°C do +50/60°C. NBR doskonale wytrzymuje działanie typowych olejów pneumatycznych.

• FKM (Viton): Używany w aplikacjach wymagających wyższych temperatur lub w kontakcie z agresywnymi chemikaliami. FKM wykazuje znacznie lepszą odporność na starzenie i chemikalia niż NBR, choć jego koszt jest wyższy.

Precyzyjnie wykonane oringi zapewniają szczelność między portami P, A i R. Odpowiednie dopasowanie lubingów w rowkach suwaka jest kluczowe dla efektywnego działania zaworu.

4. Sprężyna powrotna

Sprężyna to serce monostabilności:

• Wykonana ze stali sprężynowej hartowanej, sprężyna musi wytrzymać setki tysięcy cykli przełączenia. Proces hartowania zapewnia jej wysoką odporność na zmęczenie i utratę sprężystości.

• Sprężyna jest dobrana tak, by minimalizować siłę wymaganą do przełączenia zaworu przy jednoczesnym zapewnieniu natychmiastowego powrotu suwaka do stanu wyjściowego po zwolnieniu dźwigni.

Trwałość sprężyny i jej właściwa kalibracja są kluczowe dla poprawnego działania urządzenia.

5. Dźwignia – element sterujący

Dźwignia jest głównym interfejsem operatora:

• Wykonana zazwyczaj ze stali ocynkowanej lub nierdzewnej. Jej konstrukcja zapewnia odpowiednią długość ramienia, co redukuje wymaganą siłę na pokonanie sprężyny.

• Często dźwignia posiada ergonomiczny uchwyt wykonany z tworzywa sztucznego (np. ABS lub poliamidu), co poprawia komfort użytkowania.

• Konstrukcja dźwigni umożliwia precyzyjne ustawienie i szybkie przełączenie zaworu, co jest szczególnie ważne przy intensywnych cyklach pracy.

Dobrze zaprojektowana dźwignia gwarantuje łatwą obsługę nawet przy długotrwałej pracy, a jednocześnie jest wytrzymała na obciążenia mechaniczne.

6. Elementy łączące dźwignię z suwaku

Często stosuje się sworznie lub piny, które łączą dźwignię z suwaku:

• Sworznie wykonane z hartowanej stali zapewniają precyzyjne przeniesienie siły.

• Elementy te muszą być odporne na wielokrotne cykle pracy i nie dopuścić do luzów, co mogłoby powodować niestabilność działania.

• W przypadku modeli z dźwignią konstrukcja łącząca jest projektowana w sposób modułowy, co ułatwia ewentualną wymianę w razie zużycia.

7. Powłoki ochronne

Powłoki ochronne na korpusie i dźwigni zwiększają żywotność:

• Anodowanie aluminium nadaje korpusowi dodatkową twardość i odporną na ścieranie powierzchnię.

• Niklowanie mosiądzu lub elementów stalowych chroni przed korozją w wilgotnych instalacjach.

• Cynkowanie na elementach montażowych (np. sworzniach) zapewnia trwałość i odporność na warunki atmosferyczne.

Takie powłoki dodatkowo podnoszą estetykę urządzenia i pozwalają na długotrwałe użytkowanie przy minimalnej konserwacji.

8. Obróbka CNC i precyzja wykonania

Całość konstrukcji zaworu zależy od precyzyjnej obróbki CNC.

• Wytwarzanie korpusu, suwaka, kanałów uszczelniających czy miejsc montażowych odbywa się z zachowaniem bardzo niewielkich tolerancji (setnych części milimetra).

• Dzięki temu elementy doskonale do siebie pasują, co gwarantuje płynny ruch suwaka i minimalizuje ryzyko przecieków czy zacięć.

Precyzyjna obróbka CNC umożliwia uzyskanie idealnej gładkości powierzchni, która znacząco wpływa na wydajność mechanizmu.

9. Wpływ materiałów na efektywność systemu

Dobór surowców wpływa na całkowitą efektywność zaworu. Aluminium i mosiądz zapewniają lekkość i trwałość, co przekłada się na szybki i pewny ruch suwaka. Stal nierdzewna w suwaku oraz sprężyna zapewniają, że mechanizm nie ulegnie przedwczesnemu zużyciu, nawet przy ciągłym cyklu pracy. Uszczelnienia z NBR są idealne do standardowych warunków przemysłowych, a opcjonalne FKM pozwalają pracować w trudniejszych środowiskach.

10. Optymalizacja kosztów i efektywności

Dobrze dobrane materiały konstrukcyjne przekładają się nie tylko na niezawodność, ale i na oszczędność.

• Dłuższa żywotność korpusu i suwaka zmniejsza potrzebę częstych napraw lub wymiany urządzeń.

• Niski koszt produkcji zaworów CPP PREMA pozwala na szybką wymianę całych modułów bez dużych przestojów w pracy instalacji.

• Efektywność energetyczna – dzięki precyzyjnym uszczelnieniom i szybkiemu powrotowi do stanu spoczynkowego, zużycie sprężonego powietrza jest minimalne.

11. Trwałość uszczelek i konserwacja

Uszczelnienia (oringi) mają kluczowe znaczenie dla utrzymania szczelności. Regularne sprawdzanie stanu oringów oraz ich okresowa wymiana – zgodnie z zaleceniami producenta – pozwala utrzymać zawór w pełnej sprawności. Materiały takie jak NBR oferują doskonałą elastyczność oraz odporność na zużycie, a precyzyjne spasowanie oringów zmniejsza ryzyko przecieków.

12. Dokumentacja techniczna i specyfikacje

Producent dostarcza szczegółowe karty katalogowe, w których znajdują się wszystkie niezbędne dane:

• Wartości Cv i przepływy dla poszczególnych rozmiarów gwintów,

• Zakres ciśnień pracy i minimalne/maksymalne ciśnienie,

• Zakres temperatur, przy których zawór działa optymalnie,

• Informacje o materiałach użytych w produkcji (aluminium, mosiądz, stal nierdzewna, NBR, FKM),

• Instrukcje dotyczące montażu i konserwacji.
  Te dokumenty są niezbędne przy projektowaniu instalacji pneumatycznej i wyborze odpowiedniego modelu zaworu.

13. Recykling i aspekty ekologiczne

Materiały użyte do produkcji zaworów, takie jak aluminium, mosiądz oraz stal, podlegają łatwemu recyklingowi. Dzięki długiej żywotności urządzenia, zawory CPP PREMA przyczyniają się do zmniejszenia ilości odpadów przemysłowych. Zastosowanie wysokiej jakości oringów i sprężyn zmniejsza częstotliwość konserwacji i wymiany, co przekłada się na niższy wpływ na środowisko. Ekologiczne aspekty produkcji i wykorzystania są coraz ważniejsze w przemyśle, a zawory te spełniają wymagania nowoczesnych rozwiązań zrównoważonego rozwoju.

Instrukcja montażu zaworów 3/2 monostabilnych sterowanych przyciskiem jest kluczowa dla zapewnienia ich niezawodnego działania. Poniżej przedstawiono krok po kroku procedurę instalacyjną, która uwzględnia przygotowanie miejsca montażu, podłączenie przewodów, konfigurację zaworu oraz pierwsze testy. Postępuj zgodnie z poniższymi wskazówkami, aby zapewnić optymalną integrację zaworu z systemem pneumatycznym.

1. Przygotowanie instalacji

1. Wyłącz sprężarkę. Upewnij się, że ciśnienie w instalacji wynosi 0 bar.

2. Przeczytaj dokumentację producenta. Zidentyfikuj, czy wybrany zawór to wariant NC czy NO.

3. Przygotuj narzędzia: klucze, taśmę PTFE, śruby montażowe, czy ewentualnie panele montażowe (wersje płytowe).

2. Rozplanowanie montażu

1. Określ miejsce montażu: Wybierz pozycję, gdzie dźwignia przycisku będzie łatwo dostępna dla operatora.

2. Sprawdź, czy przewody nie będą kolidowały z ruchem dźwigni.

3. Dokonaj pomiarów: Upewnij się, że masz odpowiedni odstęp między zaworem a innymi elementami maszyny.

3. Montaż wersji przewodowej

1. Przygotuj gwinty: Oczyść gwinty w korpusie zaworu.

2. Nałóż taśmę PTFE: Zwiń 2–3 zwoje taśmy na złączki, aby zapewnić szczelność.

3. Wkręć złączki: Wkręć złączki w porty P, A, i R. Upewnij się, że dokręcasz je równomiernie, nie przekraczając zalecanego momentu.

4. Mocuj zawór: Jeśli zawór ma otwory montażowe, przymocuj go do ramy maszyny używając śrub, stosując podkładki, jeśli to konieczne.

4. Montaż wersji płytowej

1. Przygotuj płytę przyłączeniową: Sprawdź stan oringów na płycie.

2. Ustaw zawór: Umieść zawór na płycie przyłączeniowej w taki sposób, aby porty P, A, i R były idealnie zgrane z kanałami w płycie.

3. Przykręć zawór: Używając śrub montażowych, dokręć zawór do płyty. Montaż wykonaj na krzyż, aby zapewnić równomierne dociskanie.

4. Sprawdź szczelność: Po zamontowaniu wstępnie przyłóż małe ciśnienie powietrza (np. 2 bar) i słuchaj, czy nie występują przecieki.

5. Podłączenie przewodów zasilających

1. Port P: Podłącz przewód zasilający do portu P.

2. Port A: Przypnij przewód do portu A, który łączy się z siłownikiem lub urządzeniem odbiorczym.

3. Port R: Podłącz przewód do portu R. Jeżeli potrzebujesz tłumika wydechu, zamontuj go w tym miejscu.

4. Upewnij się, że przewody są odpowiedniej długości i nie przeszkadzają w ruchu dźwigni sterującej.

6. Montaż dźwigni i przycisku

1. Sprawdź konstrukcję dźwigni: Upewnij się, że dźwignia ma pełny zakres ruchu.

2. Mocowanie dźwigni: Jeśli dźwignia jest integralną częścią zaworu, sprawdź, czy została prawidłowo przymocowana do korpusu.

3. Upewnij się, że dźwignia nie jest zablokowana przez inne elementy i że operator łatwo ją chwyta.

4. Test ruchu: Ręcznie przestaw dźwignię i sprawdź, czy zawór przełącza się poprawnie – w konfiguracji NC przepływ powinien zacząć się dopiero przy nacisku, a w NO – odwrotnie.

7. Pierwsze uruchomienie i testy działania

1. Włącz sprężarkę: Stopniowo podawaj powietrze do instalacji, obserwując manometr.

2. Test stanu spoczynkowego: Upewnij się, że zawór w spoczynku działa zgodnie z dokumentacją (NC – brak przepływu, NO – przepływ widoczny).

3. Aktywacja dźwigni: Naciśnij dźwignię przycisku i obserwuj reakcję suwaka. Sprawdź, czy zmiana stanu przepływu zachodzi natychmiastowo.

4. Automatyczny powrót: Po zwolnieniu dźwigni sprężyna powinna natychmiast odsunąć suwak do stanu wyjściowego.

5. Wykonaj kilkakrotne cykle testowe, by upewnić się, że zawór powraca do stanu spoczynkowego za każdym razem.

8. Kontrola ergonomii i bezpieczeństwa

1. Dostęp operatora: Upewnij się, że dźwignia jest łatwo dostępna.

2. Oznakowanie: Zamieść etykiety lub tabliczki informacyjne, np. „Przycisk – wciśnij, aby uruchomić” oraz informację o tym, czy zawór jest NC czy NO.

3. Bezpieczeństwo: Sprawdź, czy dźwignia nie może być przypadkowo potrącona przez operatora lub inny element maszyny. Upewnij się, że montaż nie powoduje zagrożeń w systemie.

9. Testy integracyjne z siłownikiem

1. Podłącz siłownik: Upewnij się, że przewód z portu A jest prawidłowo podłączony do siłownika.

2. Sprawdź reakcję siłownika: Podaj ciśnienie do P, a następnie naciśnij dźwignię – siłownik powinien natychmiast się uruchomić lub odpowiednio odpowietrzyć, zależnie od logiki NC/NO.

3. Powrót do spoczynku: Po puszczeniu dźwigni siłownik powinien natychmiast wrócić do stanu wyjściowego, co potwierdza prawidłowe działanie sprężyny powrotnej.

10. Końcowa weryfikacja i odbiór montażu

1. Dokonaj końcowego przeglądu: Sprawdź, czy wszystkie złączki są szczelnie dokręcone, czy dźwignia działa płynnie, a przewody są prawidłowo zamontowane.

2. Przeprowadź ostateczny test: Włącz pełne ciśnienie (np. 6–8 bar) i przetestuj system przez kilkanaście cykli.

3. Dokumentuj wyniki testów: Sporządź raport, który potwierdzi, że zawór działa zgodnie z wymaganiami – to ważne przy odbiorze instalacji.

11. Instrukcje dotyczące konserwacji

1. Regularna kontrola: Co 6–12 miesięcy sprawdzaj stan dźwigni, cięgła oraz sprężyny powrotnej.

2. Czyszczenie: Oczyść zawór oraz okolice montażowe z kurzu, oleju i innych zanieczyszczeń.

3. Wymiana oringów: Jeśli zauważysz przecieki lub syczenie, sprawdź, czy oringi nie są wyeksploatowane. Zestaw naprawczy może obejmować nowe oringi.

4. Smarowanie: W razie potrzeby zastosuj dodatkowy smar zgodnie z zaleceniami producenta, zachowując ostrożność, by nie użyć zbyt gęstego środka, który mógłby utrudnić ruch suwaka.

12. Rady dotyczące ewentualnych modyfikacji

1. Przetestuj konfigurację: Jeżeli system wymaga innego ustawienia NC/NO, skonsultuj się z dokumentacją, ponieważ zmiana logiki zaworu (NC na NO lub odwrotnie) wymaga inżynieryjnych modyfikacji i nie powinna być wykonywana samodzielnie.

2. Utrzymaj stabilność montażu: Upewnij się, że zawór jest solidnie zamocowany, aby drgania nie powodowały luzów i nie wpłynęły na pracę dźwigni.

3. Monitoruj zużycie: Przy intensywnym użytkowaniu zapisuj, jak często zawór przełącza się oraz czy siła potrzebna do przestawienia dźwigni nie wzrasta z czasem. Może to świadczyć o zużyciu elementów takich jak sprężyna lub oringi.

13. Instrukcje awaryjne

1. Awaria dźwigni: W przypadku gdy dźwignia przestaje reagować, wyłącz system i przeprowadź inspekcję. Sprawdź, czy nie ma zanieczyszczeń, wygięć lub uszkodzeń mechanicznych.

2. Przecieki: Jeżeli słyszysz ciągłe syczenie w stanie spoczynkowym, natychmiast sprawdź uszczelnienia. Upewnij się, że taśma PTFE jest równomiernie nakręcona, a oringi nie uległy zużyciu.

3. Brak powrotu suwaka: Jeśli zawór nie wraca do stanu spoczynkowego, może to oznaczać uszkodzenie sprężyny lub zablokowanie mechanizmu. W takich sytuacjach zalecane jest natychmiastowe wyłączenie sprężonego powietrza i kontakt z serwisem CPP PREMA.

14. Szkolenie operatorów

Dokumentacja montażowa powinna być przekazana operatorom. Zaleca się przeprowadzenie szkoleń, podczas których wyjaśni się:

• Funkcję zaworu monostabilnego,

• Różnicę między stanem NC a NO,

• Prawidłowe użycie dźwigni oraz bezpieczne zwalnianie jej,

• Procedury konserwacyjne i typowe objawy zużycia elementów.

Operatorzy powinni wiedzieć, że zawór automatycznie wraca do stanu spoczynkowego po puszczeniu dźwigni, co stanowi zabezpieczenie przed przypadkowym pozostawieniem włączonego przepływu powietrza.

15. Integracja z systemami sterowania

W niektórych aplikacjach zawory manualne współpracują z systemami automatyki, gdzie operator ma możliwość ręcznego przełączenia zaworu w sytuacjach awaryjnych. Integracja taka jest łatwa, gdyż zawór nie wymaga dodatkowych komponentów elektrycznych. Instrukcja montażu powinna zawierać schemat, na którym zaznaczone są porty P, A, i R oraz sposób, w jaki zawór wpasowuje się w całą infrastrukturę pneumatyczną danej linii produkcyjnej.

16. Finalne sprawdzenie przed oddaniem do eksploatacji

Przed ostatecznym uruchomieniem systemu wykonaj ostatni test:

• Upewnij się, że wszystkie przewody są prawidłowo podłączone, a zawór działa zgodnie z logiką NC lub NO.

• Wykonaj kilkukrotne cykle przełączania dźwigni.

• Zarejestruj, że sprężyna powrotna działa automatycznie i że nie występują żadne opory w ruchu.

• Sporządź dokumentację testów, która zostanie przekazana zespołowi serwisowemu lub kierownikowi produkcji.

17. Instrukcje dotyczące konserwacji po montażu

Po zakończonym montażu instaluj plan konserwacji, obejmujący:

• Regularne kontrole dźwigni i cięgła pod kątem luzów i uszkodzeń,

• Sprawdzanie stanu oringów i sprężyny powrotnej,

• Monitorowanie szczelności gwintów i połączeń przewodowych,

• Okresowe czyszczenie zaworu z zanieczyszczeń i osadów olejowych.

Takie działania zwiększają żywotność urządzenia i minimalizują ryzyko awarii.

Poniżej znajdziesz zbiór najczęściej zadawanych pytań (FAQ) dotyczących zaworów 3/2 monostabilnych sterowanych przyciskiem CPP PREMA. Odpowiedzi przygotowano w sposób jasny i zwięzły, przy użyciu krótkich zdań w stronie czynnej. FAQ rozwiewa wątpliwości operatorów, projektantów i serwisantów.

1. Na czym polega mechanizm monostabilności w zaworach 3/2?

Mechanizm monostabilny wykorzystuje sprężynę powrotną, która automatycznie przywraca suwak do stanu spoczynkowego po zwolnieniu przycisku. Operator naciska przycisk, co przesuwa suwak i tymczasowo zmienia przepływ powietrza. Po puszczeniu przycisku sprężyna natychmiast odsyła suwak do pierwotnej pozycji.

2. Co oznacza skrót NC/NO?

NC oznacza “normalnie zamknięty”, czyli w stanie spoczynkowym zawór nie dopuszcza przepływu powietrza do siłownika. NO oznacza “normalnie otwarty”, czyli w spoczynku przepływ powietrza jest domyślnie otwarty. Wersja zaworu wybierana jest w zależności od wymaganego trybu pracy.

3. Jaka jest typowa siła potrzebna do przełączenia zaworu?

Siła wymagana zależy od rozmiaru gwintu oraz konstrukcji sprężyny. Dla modeli G1/8 i G1/4 jest to kilka–kilkanaście niutonów (zwykle 5–10 N). W większych modelach siła może wzrosnąć, ale dźwignia zazwyczaj jest zaprojektowana tak, aby zmniejszyć wysiłek operatora.

4. Jakie są dostępne wersje przyciskowe?

W ofercie CPP PREMA znajdziesz zawory z przyciskiem krytym (czerwonym lub zielonym), przyciskiem pokrętnym, przyciskiem wystającym oraz przyciskiem grzybkowym. Każda wersja charakteryzuje się różną ergonomią i zabezpieczeniami, które pomagają zapobiegać przypadkowemu uruchomieniu zaworu.

5. Czy zawór można stosować w instalacjach o niskim ciśnieniu?

Tak. Choć optymalny zakres to 2–8 bar, zawory monostabilne mogą działać nawet przy ciśnieniu około 1 bar, jednak niższe ciśnienie może wpłynąć na pełną szczelność uszczelek.

6. Jakie są zalecenia dotyczące montażu zaworów przewodowych?

Przy montażu zaworów przewodowych należy oczyścić gwinty, nałożyć 2–3 zwoje taśmy PTFE oraz skrupulatnie dokręcić złączki. Ważne jest, aby przewody nie blokowały ruchu dźwigni. Montaż wykonuje się tak, aby dźwignia była łatwo dostępna, a zawór był stabilnie zamocowany.

7. Czy mogę wymienić sam przycisk lub dźwignię, jeżeli ulegną uszkodzeniu?

W większości modeli konstrukcja jest modułowa, ale zaleca się kontakt z producentem. Samodzielne modyfikacje mogą wpłynąć na szczelność zaworu i skutkować utratą gwarancji.

8. Jak często powinno się konserwować zawór?

Rekomenduje się okresową kontrolę co 6–12 miesięcy, zwłaszcza przy intensywnej eksploatacji. Sprawdź stan dźwigni, cięgła, oringów oraz sprężyny powrotnej. Regularne czyszczenie i ewentualne smarowanie w miejscach kontaktowych zwiększają żywotność urządzenia.

9. Jakie są różnice w działaniu zaworów NC i NO?

W wersji NC zawór w stanie spoczynkowym odcina przepływ, a operacja przyciskiem doprowadza do tymczasowego otwarcia drogi powietrza. W wersji NO sytuacja jest odwrotna – w spoczynku przepływ jest otwarty, a naciśnięcie przycisku powoduje przerwanie przepływu. Wybór zależy od wymagań aplikacji oraz bezpieczeństwa.

10. Czy zawory te nadają się do pracy w środowiskach zagrożonych wybuchem?

Manualne zawory nie wykorzystują elementów elektrycznych, co obniża ryzyko iskrzenia. Jednak w środowiskach Ex należy upewnić się, że materiały zastosowane w konstrukcji (np. stal, aluminium) oraz sposób montażu spełniają normy. Konieczne jest potwierdzenie zgodności przez producenta i ewentualne certyfikaty ATEX.

11. Jak wpływa rozmiar gwintu na przepływ powietrza?

Im większy rozmiar gwintu, tym większy potencjalny przepływ. W modeli G1/8 przepływ wynosi zazwyczaj 300–400 l/min, podczas gdy modele G1/4 osiągają około 600–1000 l/min. W przypadku większych rozmiarów (G3/8, G1/2, G3/4) przepływy mogą przekraczać 1500 l/min. Dobór odpowiedniego rozmiaru zależy od wielkości siłownika oraz wymaganej szybkości operacji.

12. Czy zawory z przyciskiem pokrętnym różnią się od zaworów z przyciskiem krytym?

Tak, zawory z przyciskiem pokrętnym umożliwiają dodatkową regulację, np. obracanie przycisku w celu blokady zaworu. Wersje kryte mają bardziej zabezpieczoną konstrukcję, która chroni przed przypadkowym naciśnięciem. Warianty te wybiera się w zależności od specyfiki aplikacji i środowiska pracy.

13. Jakie są typowe wartości Cv dla zaworów PZR 2/2 i 3/2 z przyciskiem?

Dla modeli G1/8 Cv wynosi zazwyczaj 0,3–0,4, a dla G1/8 w wersji 3/2 – wartości te mogą być nieco wyższe, w zależności od konstrukcji kanałów wewnętrznych. Szczegółowe dane znajdują się w dokumentacji technicznej i umożliwiają dobranie zaworu do wymaganej przepustowości.

14. Czy zawory te mogą pracować w ekstremalnych warunkach temperaturowych?

Standardowe modele pracują w zakresie od -5°C do +50/60°C. Przy wyższych temperaturach należy zastosować wersje z uszczelnieniami FKM, które umożliwiają pracę nawet do +120°C. Zawsze należy sprawdzić specyfikację, aby zawór był zgodny z warunkami otoczenia.

15. Jakie są główne zalety manualnych zaworów sterowanych przyciskiem?

Manualne zawory oferują prostotę obsługi, natychmiastowy powrót do stanu spoczynkowego, brak zależności od zasilania elektrycznego oraz łatwą integrację z istniejącą instalacją pneumatyczną. Obsługa przez przycisk minimalizuje ryzyko przypadkowego włączenia systemu, a ergonomiczne przyciski (wystające, kryte, pokrętne, grzybkowe) ułatwiają identyfikację i kontrolę stanu zaworu.

16. Czy operator musi stale trzymać przycisk, by zawór był aktywny?

Tak, w zaworach monostabilnych aktywacja odbywa się tylko na czas przytrzymania przycisku. W momencie, gdy operator zwolni przycisk, sprężyna powraca do ustawienia wyjściowego, co powoduje zakończenie impulsu przepływu. To właśnie mechanizm monostabilny gwarantuje, że zawór nie pozostaje przypadkowo w stanie aktywnym, co jest kluczowe dla bezpieczeństwa pracy.

17. Jakie procedury konserwacyjne zaleca producent?

Zalecana jest regularna kontrola stanu uszczelek, sprężyny oraz dźwigni. Co najmniej raz na 6–12 miesięcy operator powinien sprawdzić, czy przycisk pracuje płynnie i czy nie występują sygnały wycieków (słyszalne „syczenie”). W razie potrzeby należy wyczyścić zawór, usunąć nagromadzony kurz i drobne zanieczyszczenia oraz sprawdzić, czy taśma PTFE na gwintach jest nadal równo nawinięta. W razie zużycia elementów (np. uszkodzonych oringów) producent oferuje zestawy naprawcze, co pozwala na przedłużenie eksploatacji zaworu.
