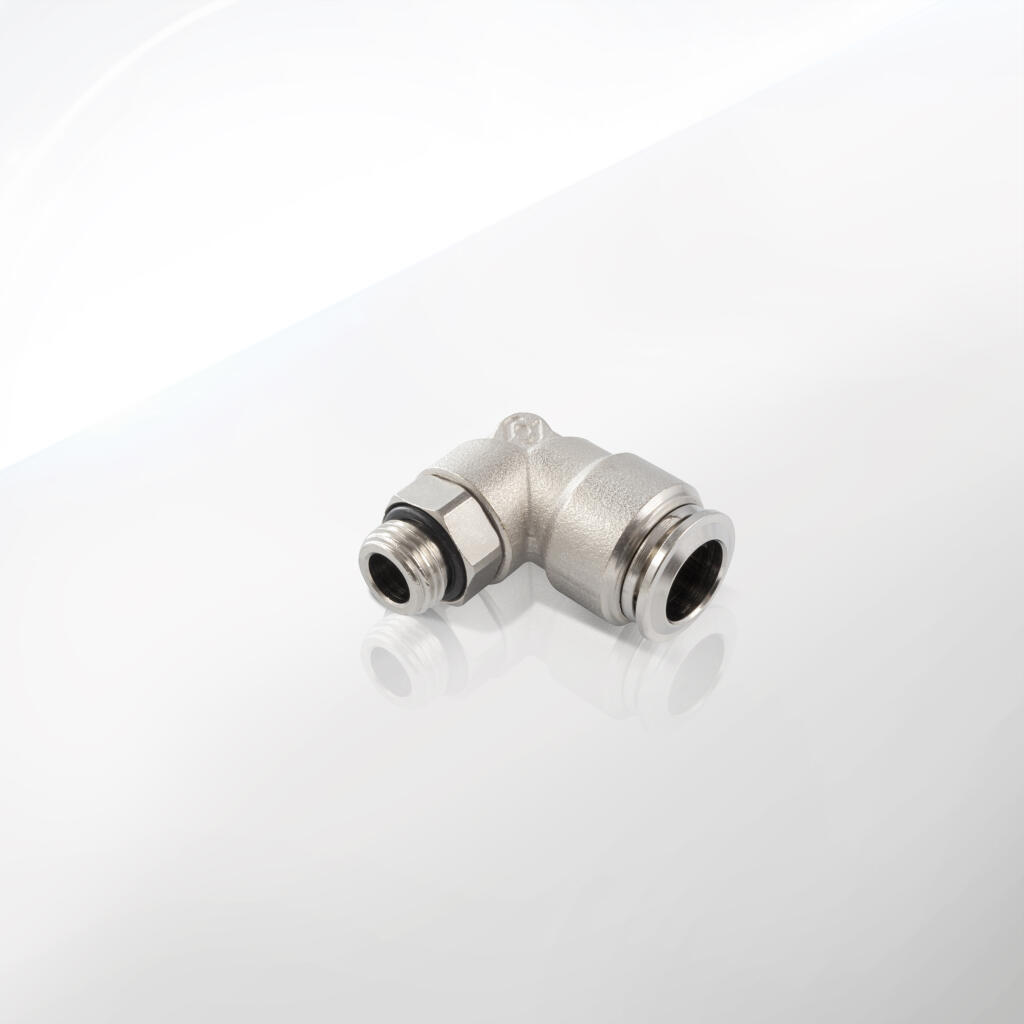

Złączki kątowe obrotowe z gwint zewnętrznym typ 83.0050.04

Seria 57000, w której znajdziesz złączki kątowe obrotowe z gwintem zewnętrznym, to zaawansowana linia produktów CPP PREMA, słynąca z wysokiej jakości wykonania, niezawodności oraz wieloletniej trwałości w wymagających zastosowaniach przemysłowych. Złączki kątowe wtykowe z serii 57000, wykonane z mosiądzu niklowanego, zostały zaprojektowane z myślą o instalacjach pneumatycznych oraz innych układach sprężonego powietrza i gazów nieagresywnych, w których kluczowe jest szybkie i szczelne połączenie pod kątem 90°.

W skład tej grupy produktów wchodzą m.in.:

1. Przyłączka kątowa wtykowa G1/2 D 12 z gwintem zew. – mosiądz niklowany

2. Przyłączka kątowa wtykowa G1/4 D 6 z gwintem zew. – mosiądz niklowany

3. Przyłączka kątowa wtykowa G1/4 D 8 z gw. zew. FKM -15 do 130°C; -0,99 do 30 bar

4. Przyłączka kątowa wtykowa G1/4 D 12 z gwintem zew. – mosiądz niklowany

5. Przyłączka kątowa wtykowa G1/8 D 8 z gwintem zew. – mosiądz niklowany

Ich konstrukcja uwzględnia obrotowy element kątowy, co pozwala na swobodne dopasowanie kierunku wyjścia przewodu. Dzięki temu unikamy niewygodnych zagięć węży i możemy efektywnie wykorzystać przestrzeń w maszynach czy liniach produkcyjnych. Zastosowanie technologii „push-in” przyspiesza proces montażu i demontażu przewodów, bez konieczności używania kluczy do zaciskania obejm czy nakrętek.

Mosiądz niklowany zapewnia optymalny kompromis między wytrzymałością a odpornością na korozję, a sam nikiel tworzy na powierzchni złączek warstwę chroniącą przed uszkodzeniami mechanicznymi i wżerami. Taka budowa jest szczególnie przydatna w środowiskach, gdzie występują wibracje, mgła olejowa czy umiarkowane czynniki korozyjne. Co więcej, mosiądz jest łatwy w obróbce, przez co gwinty i kanały przepływowe wykonane są z dużą precyzją, gwarantującą wysoką szczelność.

W zależności od konkretnego modelu (np. z uszczelnieniem FKM), złączki kątowe obrotowe z serii 57000 mogą pracować w szerszym zakresie temperatur i z wyższymi ciśnieniami – przykładem jest wariant G1/4 D 8 z uszczelnieniem FKM i możliwością pracy w zakresie od -15 do +130°C, a także w podciśnieniu dochodzącym do -0,99 bar. Taka elastyczność umożliwia stosowanie złączek w aplikacjach, gdzie kluczowe jest zachowanie szczelności w trudnych warunkach termicznych.

Cechą rozpoznawczą całej serii 57000 jest też obrotowy element w miejscu gwintu, co ułatwia montaż w miejscach o ograniczonej dostępności. Można wstępnie dokręcić złączkę w korpus urządzenia, a następnie wyregulować kąt wyjścia przewodu, by uniknąć konfliktu z innymi częściami instalacji. Daje to dużą swobodę projektantom oraz osobom odpowiedzialnym za serwis i modernizację maszyn.

Złączki kątowe obrotowe z gwintem zewnętrznym (SERIA 57000) marki CPP PREMA należą do grupy produktów, które znajdują szerokie zastosowanie w przemyśle pneumatycznym. Dzięki konstrukcji kątowej (najczęściej 90°) i możliwości obrotu, zapewniają elastyczność w projektowaniu i obsłudze instalacji w różnych sektorach.

1. Linie produkcyjne w automatyce przemysłowej
   W nowoczesnych fabrykach i zakładach automatyki pneumatyka jest podstawą napędzania siłowników, zaworów, chwytaków czy podnośników. Złączki kątowe obrotowe sprawdzają się tutaj idealnie, gdy trzeba prowadzić przewód w ciasnych korytach kablowych lub w pobliżu innych urządzeń. Możliwość obrotu ułatwia ustawienie przewodu w odpowiednim kierunku, co zapobiega niekorzystnym zagięciom i nadmiernemu naprężeniu węża.

2. Systemy sprężonego powietrza w warsztatach i serwisach
   W warsztatach samochodowych, punktach napraw maszyn czy serwisach oponiarskich, sprężone powietrze zasila wiele narzędzi. Montaż złączek kątowych obrotowych w kluczowych punktach instalacji pozwala na łatwe przepięcie narzędzi do różnych węży i szybkie dostosowanie do bieżących zadań. Eliminując konieczność prowadzenia węża w nieporęcznych łukach, złączki kątowe zapobiegają zużyciu w miejscach potencjalnego załamania.

3. Branża spożywcza i farmaceutyczna
   Choć w obszarach bezpośredniego kontaktu z produktem często stawia się na stal nierdzewną, mosiądz niklowany z serii 57000 może być stosowany w strefach pomocniczych. Linia sprawdza się tam, gdzie chcemy poprowadzić przewody pneumatyczne przy maszynach pakujących, urządzeniach dozujących czy systemach transportu bliskiego. Istotna jest tu odporność na wilgoć, mgłę olejową i łatwość czyszczenia.

4. Przemysł chemiczny i petrochemiczny
   W przemyśle chemicznym potrzebujemy rozwiązań, które są odporne na korozję i wytrzymują kontakt z umiarkowanie agresywnym środowiskiem. Mosiądz niklowany zwykle spełnia te wymagania, choć zawsze należy pamiętać, by sprawdzić kompatybilność konkretnego medium z materiałami uszczelniającymi (NBR, FKM). Modele z FKM zyskują tutaj dodatkową przewagę, bo radzą sobie z wyższymi temperaturami i agresywniejszymi substancjami.

5. Instalacje w laboratoriach i ośrodkach R&D
   Złączki kątowe obrotowe bywają wykorzystywane w stanowiskach eksperymentalnych, gdzie kąt ułożenia przewodu odgrywa dużą rolę i może być często modyfikowany. Zaletą jest możliwość łatwego przepięcia i szybkiej zmiany konfiguracji bez ryzyka uszkodzenia węży. Dzięki temu laboratoria nie tracą czasu na skomplikowane operacje demontażu.

6. Automotive i montaż pojazdów
   Producenci pojazdów (czy to samochody osobowe, ciężarowe, czy pojazdy specjalistyczne) często stosują pneumatyczne elementy sterujące (np. w układach hamulcowych, zawieszeniach, drzwiach autobusów). Złączki kątowe obrotowe skracają czas montażu i ułatwiają poprowadzenie przewodów w miejscach o ograniczonej przestrzeni. Również w warsztatach lakierniczych czy blacharskich docenia się wygodę, jaką dają te rozwiązania.

7. Budownictwo i infrastruktura
   W systemach wentylacji i klimatyzacji (HVAC), a także w niektórych instalacjach wodociągowych niskiego ciśnienia, pojawia się zapotrzebowanie na złączki kątowe. Gdy trzeba zmieścić węże w sufitach podwieszanych lub w szybach instalacyjnych, kątowa złączka pomaga uniknąć kłopotliwych załamań. W dodatku obrotowa konstrukcja pozwala zredukować długość przewodów i ułatwić dostęp serwisantom.

8. Projekty DIY i hobbystyczne
   Choć seria 57000 jest dedykowana raczej profesjonalnym zastosowaniom, istnieje także grupa majsterkowiczów budujących własne systemy sprężonego powietrza, np. do aerografów, narzędzi lakierniczych czy miniaturowych siłowników w modelarstwie. Złączki kątowe obrotowe, dzięki łatwości montażu, sprawdzają się i tutaj, umożliwiając tworzenie zaawansowanych projektów w domowych warunkach.

9. Transport i logistyka
   W magazynach, centrach dystrybucyjnych i zakładach transportowych niekiedy używa się zasilanych pneumatycznie urządzeń sortujących, przenośników czy manipulatorów. Złączki kątowe ułatwiają prowadzenie węży w przejściach i w obszarach, gdzie ruch ludzi i wózków widłowych jest wzmożony. Pozwala to uniknąć potknięć, uderzeń czy uszkodzeń instalacji.

10. Branża energetyczna
    W elektrowniach, zakładach przetwórczych i stacjach uzdatniania wody spotyka się systemy sterujące z zaworami pneumatycznymi. Często miejsca montażu zaworu są trudnodostępne, a jednocześnie występuje konieczność częstego serwisowania. Złączki kątowe obrotowe przyspieszają wszystkie prace konserwacyjne, gwarantując szczelność i bezproblemowy demontaż węży.

Niezależnie od branży, kluczowym atutem złączek kątowych obrotowych jest zdolność do efektywnego rozplanowania trasy przewodów. Zarówno w małych warsztatach, jak i w wielkich zakładach przemysłowych, stosowanie złączek push-in z gwintem zewnętrznym pod kątem 90° przyspiesza procesy montażowe, ogranicza ryzyko wycieków i zagięć węży, a także ułatwia późniejszą rozbudowę systemu.

Dodatkowo, warto zauważyć, że wersja z uszczelnieniem FKM (fluoroelastomer) – jak w przypadku przyłączki kątowej wtykowej G1/4 D 8 – nadaje się do pracy w wyższych temperaturach, nawet do +130°C. To otwiera drogę do aplikacji, gdzie standardowy NBR mógłby ulec uszkodzeniu (np. przy kontaktach z gorącymi elementami maszyn czy w instalacjach wymagających sporadycznie wysokich temperatur procesowych).

Złączki kątowe obrotowe z gwintem zewnętrznym z serii 57000 są starannie zaprojektowane, aby spełniać wysokie wymagania stawiane przez układy pneumatyczne w różnorodnych gałęziach przemysłu. Poniżej przedstawiono najważniejsze parametry i właściwości, które decydują o ich niezawodności oraz uniwersalności.

1. Maksymalne ciśnienie robocze

   • Większość wariantów z serii 57000 jest przystosowana do ciśnienia do 15 bar.

   • Dla niektórych modeli (np. z uszczelnieniem FKM) zakres ciśnienia może sięgać nawet 30 bar lub obejmować wartości podciśnieniowe (do -0,99 bar).

   • Dokładną wartość należy sprawdzić w dokumentacji technicznej, zależnie od średnicy węża i rodzaju uszczelnienia.

2. Zakres temperatur pracy

   • Standardowo: od -18°C do +70°C przy uszczelkach NBR.

   • Dla wersji z uszczelnieniem FKM zakres można rozszerzyć, np. od -15°C do +130°C, co pozwala na pracę w aplikacjach z wyższą temperaturą medium bądź otoczenia.

3. Typ gwintu i średnica przewodu

   • W ofercie znajdziemy gwinty G1/2, G1/4, G1/8 (i ewentualnie inne w zależności od modelu).

   • Średnica przewodu w systemie push-in to zwykle D 6, D 8, D 10, D 12, choć konkretne warianty (np. G1/4 D 8) określają dokładne połączenie gwintu z wymiarem węża.

   • Ważne jest dobranie średnicy przewodu ściśle do zalecanych tolerancji – zbyt cienki lub gruby wąż może powodować nieszczelności lub trudności montażowe.

4. Konstrukcja kątowa obrotowa

   • Złączka umożliwia zmianę kąta wyjścia przewodu (najczęściej 90°) i dodatkowo może się obracać wokół osi gwintu, co zapewnia elastyczność montażu i łatwe dopasowanie do instalacji.

   • Taka budowa zapobiega nadmiernemu skręcaniu się węża oraz ogranicza ryzyko uszkodzeń mechanicznych przy ruchach lub wibracjach.

5. System push-in

   • Mechanizm zaciskowy oparty na pierścieniu sprężystym (ze stali nierdzewnej) i uszczelce wargowej z NBR bądź FKM.

   • Umożliwia szybkie i pewne wsunięcie węża, gwarantując natychmiastową szczelność bez konieczności dokręcania nakrętek czy użycia kluczy.

   • Demontaż węża jest prosty – wystarczy wcisnąć pierścień zwalniający i pociągnąć przewód.

6. Materiały korpusu

   • Mosiądz niklowany – zapewnia trwałość i ochronę przed korozją. Niklowanie tworzy gładką, odporną na ścieranie powierzchnię.

   • W innych liniach produktowych bywa dostępna stal nierdzewna czy tworzywa sztuczne, ale seria 57000 wyróżnia się właśnie wykonaniem mosiężno-niklowanym.

7. Odporność na drgania i wstrząsy

   • Główne elementy (gwint, korpus, pierścień obrotowy) zaprojektowano tak, aby zniosły wibracje w typowych warunkach przemysłowych.

   • Należy jednak zapewnić odpowiednie prowadzenie węży (uchwyty, obejmy), by uniknąć nadmiernego obciążenia kątowego na złączce.

8. Szczelność

   • Zastosowanie uszczelek wargowych z NBR lub FKM gwarantuje wysoką szczelność w standardowych zakresach ciśnień i temperatur.

   • Użytkownicy doceniają minimalny współczynnik przecieku, co przekłada się na oszczędność energii (mniej pracy sprężarek i mniejsze koszty eksploatacyjne).

9. Zdolność do pracy w podciśnieniu

   • Wiele modeli może wytrzymać umiarkowane podciśnienie (nawet -0,99 bar), co oznacza, że można je stosować w układach próżniowych lub pół-próżniowych.

   • Warto jednak sprawdzić, czy uszczelka i korpus są przystosowane do takiej aplikacji, zwłaszcza przy wyższych temperaturach.

10. Normy i certyfikaty

• CPP PREMA prowadzi rygorystyczne testy jakości i wytrzymałości, co potwierdza zgodność z normami branżowymi, m.in. ISO.

• Dzięki temu złączki mogą być wykorzystywane w instalacjach eksportowanych za granicę, gdzie wymaga się przestrzegania uniwersalnych standardów.

11. Wymiary zewnętrzne i waga

• Złączki kątowe obrotowe z reguły mają kompaktową budowę, choć należy uwzględnić miejsce na obrót i wprowadzenie węża.

• W katalogu producenta można znaleźć szczegółowe rysunki techniczne z wymiarami L, H, SW itp., co ułatwia zabudowę w ograniczonej przestrzeni.

12. Żywotność eksploatacyjna

• Przy standardowych warunkach pracy (ciśnienie do 15 bar, temp. do 70°C) oraz regularnej kontroli stanu uszczelek i węży, złączki potrafią funkcjonować wiele lat bez widocznych oznak zużycia.

• W wymianie występują głównie uszczelki, które mogą się starzeć pod wpływem kontaktu z olejami, wahaniami temperatur czy środowiskiem chemicznym.

13. Dokładność wykonania

• Gwint zewnętrzny (G1/8, G1/4, G1/2) jest precyzyjnie obrobiony, by zapewnić szczelne wkręcenie w korpus urządzenia (siłownik, zawór, rozdzielacz).

• Pierścień obrotowy tworzony jest tak, by minimalizować tarcie i umożliwiać płynną regulację kąta w zakresie całego obrotu.

14. Bezpieczeństwo i ergonomia

• W trakcie montażu unikamy kontaktu z ostrymi krawędziami – korpus jest zaokrąglony w newralgicznych miejscach.

• Ułożenie dźwigni zwalniającej push-in (pierścienia) jest wygodne, umożliwiając szybkie zwolnienie węża jedną ręką, co jest szczególnie przydatne w ciasnych przestrzeniach.

15. Podsumowanie danych technicznych

• Ciśnienie robocze: do 15 (czasem 30) bar.

• Zakres temperatur: standardowo -18°C do +70°C, opcjonalnie FKM do +130°C.

• Mechanizm obrotowy: tak, ułatwia dopasowanie kierunku wyjścia węża.

• Konstrukcja: mosiądz niklowany (korpus), uszczelki NBR lub FKM, stal nierdzewna w pierścieniu sprężystym.

W złączkach kątowych obrotowych z gwintem zewnętrznym z serii 57000 kluczową rolę odgrywają odpowiednie materiały konstrukcyjne, które gwarantują wieloletnią pracę w zróżnicowanych środowiskach przemysłowych. Zrozumienie cech mosiądzu niklowanego, stali nierdzewnej i elastomerów uszczelniających jest istotne dla świadomego doboru i właściwej eksploatacji tych produktów.

1. Mosiądz niklowany – korpus główny

   • Mosiądz (stop miedzi i cynku) jest ceniony za doskonały stosunek wytrzymałości do łatwości obróbki. Pozwala to producentowi na precyzyjne wykonanie gwintów i gniazd przylegających do przewodu.

   • Powłoka niklowa chroni przed korozją i daje złączkom elegancki, srebrzysty wygląd. Nikiel zwiększa też odporność na ścieranie i uszkodzenia mechaniczne (np. zarysowania).

   • Mosiądz niklowany sprawdza się w środowiskach o umiarkowanej wilgotności i kontakcie z nieagresywnymi substancjami chemicznymi, co obejmuje większość aplikacji pneumatycznych i branż przemysłowych.

2. Stal nierdzewna w elementach sprężystych

   • Pierścień zaciskowy, który utrzymuje wąż w złączce, najczęściej wykonany jest ze stali nierdzewnej. Zapewnia to trwałą sprężystość i brak korozji nawet w warunkach ciągłego kontaktu z wilgocią czy olejem.

   • Element ten jest wielokrotnie obciążany przy każdorazowym montażu i demontażu przewodu, dlatego kluczowa jest odporność na zmęczenie materiału.

3. Uszczelki NBR i FKM

   • Standardowo w złączkach CPP PREMA stosuje się NBR (kauczuk butadienowo-akrylonitrylowy) o dobrej odporności na oleje i temperatury do ok. 70°C.

   • W wybranych modelach (np. G1/4 D 8 z uszczelnieniem FKM) dostępna jest uszczelka fluoroelastomerowa, zapewniająca pracę w wyższych temperaturach, nawet do 130°C, i lepszą wytrzymałość na substancje chemicznie agresywne.

   • Wybór materiału uszczelki decyduje o kompatybilności z medium i wymaganym zakresie temperatur.

4. Obrotowy element kątowy

   • Konstrukcja umożliwiająca kątowe wyjście przewodu i jednocześnie obrót wokół własnej osi wymaga precyzyjnie obrobionych powierzchni stykowych.

   • Dodatkowe łożyskowanie czy specjalna powierzchnia ślizgowa w niektórych modelach minimalizuje tarcie i zapobiega zacieraniu się elementu obrotowego.

5. Zabezpieczenie przed korozją

   • Nikiel stanowi główną barierę antykorozyjną. W codziennych aplikacjach przemysłowych (fabryki, warsztaty, magazyny) zapewnia wystarczającą odporność.

   • W warunkach silnego zasolenia (morskie powietrze) lub kontaktu z silnymi kwasami/zasadami, można rozważyć modele z bardziej odpornych stopów (np. stal nierdzewna). Jednak w większości zastosowań mosiądz niklowany w pełni spełnia oczekiwania.

6. Trwałość mechaniczna

   • Mosiądz i nikiel to materiały dość twarde, odporne na uderzenia i ścieranie. Złączka kątowa obrotowa może wytrzymać częste manipulacje i napinanie węży, o ile nie dochodzi do nadmiernych sił.

   • Warto jednak pamiętać, by nie przekraczać zaleceń co do momentu dokręcenia gwintu, by nie zniszczyć struktury materiału (np. nie zerwać gwintu).

7. Klasyczna estetyka

   • Powierzchnia niklowana nadaje złączkom elegancki, jednolity połysk. Nie jest to co prawda priorytet w przemysłowych zastosowaniach, ale ułatwia utrzymanie złączek w czystości i wizualną kontrolę stanu powierzchni (łatwiej dostrzec ślady uszkodzeń czy korozji).

8. Kompatybilność z mediami

   • Złączki z mosiądzu niklowanego dobrze radzą sobie z powietrzem, azotem i wieloma innymi gazami sprężonymi o charakterze niekorozyjnym.

   • Jeśli używamy mediów o wyższej agresywności chemicznej (np. w sektorze chemicznym), należy sprawdzić, czy mosiądz i nikiel nie wchodzą w reakcje. W razie wątpliwości do dyspozycji bywają wersje w całości z nierdzewki.

9. Recykling i ekologia

   • Mosiądz i stal nierdzewna są łatwe w recyklingu, co wpisuje się w rosnące wymagania przemysłu w zakresie ekologii i zrównoważonego rozwoju.

   • Produkcja samego mosiądzu to także proces, który może odbywać się z dużym udziałem materiałów z recyklingu.

10. Środowiska pracy

• W standardowych zastosowaniach (do 15 bar, -18°C do +70°C) mosiądz niklowany i uszczelki NBR gwarantują długą żywotność.

• Przy wyższych temperaturach warto wybrać uszczelki FKM, a w ekstremalnie wilgotnym/zasolonym środowisku – rozważyć inne materiały lub dodatkowe powłoki ochronne.

11. Odporność na deformacje

• Podczas wkręcania złączki w korpus maszyny należy użyć klucza na odpowiedniej części (najczęściej sześcianu gwintu), by nie deformować strefy push-in. Korpus z mosiądzu niklowanego zniesie jednak spory moment dokręcania bez uszczerbku.

12. Kontrola jakości

• Producent (CPP PREMA) stosuje surowe procedury kontrolne. Sprawdza m.in. szczelność, jakość gwintu i powłokę niklową pod kątem jednorodności.

• Z tego powodu klient otrzymuje produkt powtarzalny, bez zadziorów czy wad, które mogłyby zakłócić pracę instalacji.

13. Możliwość modyfikacji

• W przypadku zapotrzebowania na niestandardowe rozwiązania (np. powiększona grubość warstwy niklu, specjalne uszczelnienia czy nietypowy rozmiar gwintu), producent często może zaoferować takie usługi w ramach zamówień specjalnych.

Poprawny montaż ma decydujący wpływ na szczelność i trwałość złączek kątowych obrotowych z serii 57000. Choć system push-in jest prosty w użyciu, warto zwrócić uwagę na kilka szczegółów, by zapobiec błędom. Poniżej przedstawiamy krok po kroku, jak właściwie zamontować przyłączki kątowe, aby instalacja pneumatyczna była bezpieczna i efektywna.

1. Przygotowanie stanowiska i bezpieczeństwo

   • Upewnij się, że układ pneumatyczny jest wyłączony i odcięty od źródła ciśnienia. Pozostaw zawór w pozycji otwartej, by spuścić resztkę powietrza.

   • W miarę możliwości wyczyść obszar montażu z pyłu, oleju czy opiłków. Zanieczyszczenia mogą uszkodzić pierścień zaciskowy i uszczelkę.

2. Wybór właściwej złączki

   • Sprawdź, czy wybrany model (G1/2 D12, G1/4 D6, G1/4 D8 z FKM, itd.) odpowiada średnicy przewodu oraz rozmiarowi gwintu w urządzeniu docelowym.

   • Upewnij się, że zakres ciśnienia i temperatur jest zgodny z parametrami Twojej instalacji. W razie potrzeby skorzystaj z wariantu z uszczelnieniem FKM (jeśli występują wyższe temperatury).

3. Przygotowanie gwintu

   • Oczyść i sprawdź gniazdo gwintowane w urządzeniu (zaworze, siłowniku) pod kątem uszkodzeń.

   • Jeśli wymagane, nawiń taśmę teflonową (PTFE) lub zastosuj uszczelki gwintowe, aby zapewnić dodatkową szczelność. Uważaj, by nie nawinąć zbyt wielu warstw – najczęściej 2–3 zwoje wystarczą.

4. Wkręcenie złączki

   • Wkręć złączkę kątową obrotową ręcznie, aż wyczujesz opór.

   • Następnie użyj klucza płaskiego bądź oczkowego, chwytając za sześciokątną część gwintowaną (nie za korpus push-in!). Dokręcaj z wyczuciem, nie przekraczając zalecanego momentu.

   • Jeśli złączka ma obrotową część kątową, sprawdź, czy korpus push-in może się swobodnie obracać, zanim przymocujesz przewód.

5. Przygotowanie przewodu

   • Upewnij się, że przewód (poliuretan, poliamid itp.) ma odpowiednią średnicę zewnętrzną (zgodną z oznaczeniem D6, D8 lub D12).

   • Przytnij przewód prostopadle, używając nożyc do węży pneumatycznych lub innego dedykowanego narzędzia. Unikaj noży, które mogą pozostawiać nierówne krawędzie lub zadzior.

6. Wsunięcie przewodu (push-in)

   • Delikatnie wsuń końcówkę przewodu w otwór złączki pod kątem prostym, aż poczujesz wyraźny opór. Wewnętrzny pierścień sprężysty złapie wąż, a uszczelka wargowa zadba o szczelność.

   • Wypróbuj stabilność – lekko pociągnij wąż. Jeśli jest poprawnie wpięty, nie powinien się wysunąć.

7. Regulacja kąta wyjścia

   • Jeśli złączka ma możliwość obrotu w obrębie zainstalowanego gwintu, ustaw wąż w dogodnej pozycji. Zapewnij taką orientację, by wąż nie był narażony na ostre krawędzie, nadmierne zagięcia czy kolizje z innymi elementami.

8. Test szczelności

   • Powoli wprowadź powietrze do układu, zaczynając od niższego ciśnienia. Obserwuj okolice złączki – możesz użyć roztworu wody z mydłem lub specjalnego sprayu do wykrywania nieszczelności.

   • Jeśli pojawiają się pęcherzyki powietrza, odłącz ciśnienie i sprawdź poprawność montażu. Ponownie przytnij przewód (jeśli widzisz nierówną krawędź) albo dokręć złączkę, gdyby okazało się, że gwint nie trzyma wystarczająco mocno.

9. Demontaż i serwis

   • Aby wyjąć przewód, wciśnij pierścień zwalniający (push ring) do wewnątrz korpusu i jednocześnie pociągnij wąż na zewnątrz.

   • Jeśli zmieniasz konfigurację instalacji, upewnij się, że nie uszkodziłeś uszczelki wargowej. W wielu przypadkach złączki można używać wielokrotnie, ale silne przetarcia lub pęknięcia uszczelki NBR/FKM mogą wymagać wymiany.

10. Ochrona przed uszkodzeniami

• Złączki kątowe obrotowe warto chronić przed silnymi uderzeniami czy tarciem. Choć mosiądz niklowany jest odporny, w skrajnych przypadkach można doprowadzić do deformacji korpusu.

• Używaj uchwytów lub klamer mocujących przewód w pewnej odległości od złączki, by uniknąć przenoszenia całego naprężenia węża na złączkę.

11. Częste błędy do uniknięcia

• Zbyt długie przycinanie węża: powoduje kłopoty z manipulacją przewodem i potencjalne skręcenie.

• Niewystarczające dokręcenie gwintu: może objawić się mikronieszczelnością.

• Zanieczyszczenia wewnątrz złączki: pył lub opiłki mogą uszkodzić uszczelkę lub pierścień.

• Zastosowanie nieodpowiedniego elastomeru (NBR zamiast FKM przy wysokich temperaturach): grozi przedwczesną degradacją uszczelki.

12. Konserwacja

• W standardowych instalacjach pneumatycznych złączki zwykle nie wymagają szczególnej konserwacji poza okresowym przetarciem.

• Kontroluj, czy uszczelki nie pękają (np. przy intensywnym obciążeniu cieplnym).

• Jeśli pracujesz w środowisku o wysokim zapyleniu, możesz doraźnie przedmuchać okolice złączek i pierścienia zwalniającego, aby uniknąć gromadzenia się brudu.

13. Uszkodzenia mechaniczne

• Gdy złączka ulegnie uderzeniu lub przewód zostanie szarpnięty z dużą siłą, sprawdź, czy element kątowy nadal obraca się płynnie. Przy poważnych deformacjach korpusu złączkę trzeba wymienić.

• Lepiej nie próbować prostować zgiętych czy spłaszczonych fragmentów korpusu – może to prowadzić do nieszczelności.

Poniżej prezentujemy listę najczęściej zadawanych pytań (FAQ) dotyczących złączek kątowych obrotowych z gwintem zewnętrznym z serii 57000, obejmujących zarówno aspekty techniczne, jak i praktyczne wskazówki eksploatacyjne.

1. Czy złączki kątowe obrotowe z gwintem zewnętrznym nadają się tylko do sprężonego powietrza?
   Głównym obszarem zastosowania jest pneumatyka, lecz nic nie stoi na przeszkodzie, by stosować je z innymi gazami nieagresywnymi lub nawet cieczami o umiarkowanej temperaturze (o ile mosiądz niklowany i uszczelka NBR/FKM są kompatybilne chemicznie z danym medium).

2. Czy seria 57000 wymaga specjalnych narzędzi do montażu?
   Do dokręcania gwintów zewnętrznych (np. G1/4, G1/2) zwykle używa się standardowego klucza płaskiego lub oczkowego. Wsunięcie przewodu w mechanizm push-in odbywa się bez dodatkowych przyrządów, wystarczy wcisnąć przewód.

3. Jakie korzyści daje konstrukcja obrotowa?
   Obrotowy element złączki pozwala skierować przewód w żądanym kierunku, co ułatwia prowadzenie węża w miejscach ograniczonych przestrzennie. Dodatkowo, przy serwisie czy konserwacji, można ustawić złączkę tak, by wygodniej zdemontować wąż.

4. Jak rozpoznać, czy potrzebuję uszczelki FKM zamiast NBR?
   Jeśli w instalacji występują wyższe temperatury (np. do +130°C) lub kontakt z mediami o większej agresywności chemicznej, FKM będzie lepszym wyborem. W przeciwnym razie standardowa uszczelka NBR wystarcza w zakresie do +70°C i jest tańsza.

5. Czy mogę stosować te złączki w warunkach podciśnienia (vacuum)?
   Wiele modeli wytrzymuje umiarkowane podciśnienie – np. -0,99 bar. Warto zweryfikować konkretny wariant w dokumentacji producenta (szczególnie jeśli posiadasz wersję z FKM i deklaracją do 30 bar/nadciśnienie oraz -0,99 bar/podciśnienie).

6. Jak często należy kontrolować stan złączek?
   W typowych instalacjach przemysłowych kontrolę można robić co kilka miesięcy, sprawdzając szczelność przy normalnym ciśnieniu oraz stan uszczelek. W ekstremalnych warunkach (wysoka temp., intensywne wibracje) warto sprawdzać instalację częściej.

7. Czy demontaż i ponowne użycie tej samej złączki jest możliwe?
   Tak, o ile gwint i uszczelki nie są uszkodzone. Mechanizm push-in z reguły wytrzymuje wiele cykli montaż/demontaż, a mosiądz niklowany zachowuje trwałość gwintu przy właściwym momencie dokręcania.

8. Co zrobić, jeśli przewód nie wchodzi gładko do złączki?
   Prawdopodobnie przewód jest przycięty pod skosem albo ma zadzior. Przytnij wąż ponownie, tym razem idealnie prostopadle, i usuń ewentualne nierówności. Upewnij się też, że średnica węża jest właściwa (zbyt duża średnica sprawi, że wąż będzie trudny do włożenia).

9. Czy można używać dodatkowych uszczelniaczy (np. teflonu) przy części push-in?
   Nie jest to konieczne ani zalecane. System push-in sam zapewnia szczelność w obszarze przewodu. Taśma teflonowa czy pasta uszczelniająca może być wykorzystywana tylko na gwintach stożkowych lub walcowych, aby poprawić szczelność w miejscu wkręcenia.

10. Jakim momentem dokręcać złączki?
    Konkretne wartości momentu można znaleźć w katalogu lub dokumentacji CPP PREMA. Należy jednak pamiętać, by nie przekraczać maksymalnych zalecanych sił, bo grozi to zgnieceniem korpusu czy zerwaniem gwintu.

11. Czy występują złączki kątowe obrotowe w innych materiałach niż mosiądz niklowany?
    W ofercie CPP PREMA można spotkać linie ze stali nierdzewnej lub tworzyw sztucznych, ale seria 57000 bazuje właśnie na mosiądzu niklowanym z uwagi na optymalne proporcje wytrzymałości, ceny i odporności na korozję.

12. Złączka cieknie przy ruchu obrotowym. Co robić?
    Sprawdź, czy nie doszło do mechanicznego uszkodzenia łożyska obrotowego lub uszczelki. Jeśli złączka była narażona na silny udar, wewnętrzne elementy mogły się zdeformować. Wówczas potrzebna jest wymiana uszkodzonej części lub całej złączki.

13. Jak zabezpieczyć instalację przed przypadkowym wysunięciem węża?
    System push-in jest bezpieczny, jeżeli wąż ma odpowiednią średnicę i jest równo przycięty. W przypadku silnych wibracji można dodatkowo stosować obejmy stabilizujące przewód kilka centymetrów od złączki, by unikać nadmiernego naprężenia mechanizmu zaciskowego.

14. Czy można skracać przewód tuż przy złączce, zamiast go demontować?
    Lepiej tego unikać. Najpierw należy zwolnić mechanizm push-in, wyjąć wąż, a dopiero potem przyciąć go na nowe wymiary. Wprawdzie teoretycznie można przycinać węża „na miejscu”, lecz ryzykujesz zanieczyszczenie złączki opiłkami lub nierówne cięcie.

15. Czy złączki kątowe obrotowe sprawdzają się w instalacjach pneumatycznych mobilnych, np. w maszynach rolniczych?
    Tak, o ile ciśnienie i temperatura są w zakresie bezpieczeństwa. Mosiądz niklowany z reguły wystarczy w standardowych warunkach pracy, a obrotowa funkcja chroni przed pękaniem węża w wyniku ruchu komponentów maszyny.

16. Jakie są główne różnice między przyłączkami kątowymi a prostymi z tej samej serii?

• Kształt i możliwość zmiany kierunku wyjścia przewodu.

• Kątowe złączki obrotowe pozwalają prowadzić wąż w kierunku 90°, co oszczędza miejsce i chroni przed załamaniami.

• Proste złączki wtykowe raczej sprawdzają się w miejscach, gdzie przestrzeń nie stanowi problemu.

17. Co z transportem medium silnie zanieczyszczonego?
    W przypadku mediów z cząstkami stałymi łatwo o uszkodzenie uszczelki lub zablokowanie mechanizmu push-in. W takich sytuacjach zwykle stosuje się filtry wstępne lub wybiera inne rozwiązania łączeniowe (np. złączki gwintowane z nakrętką/oliwką).
