10.007C.03.01 - Łapa mocująca z nakrętką M22x1,5 do siłownika pneumatycznego D20/25 ISO6432

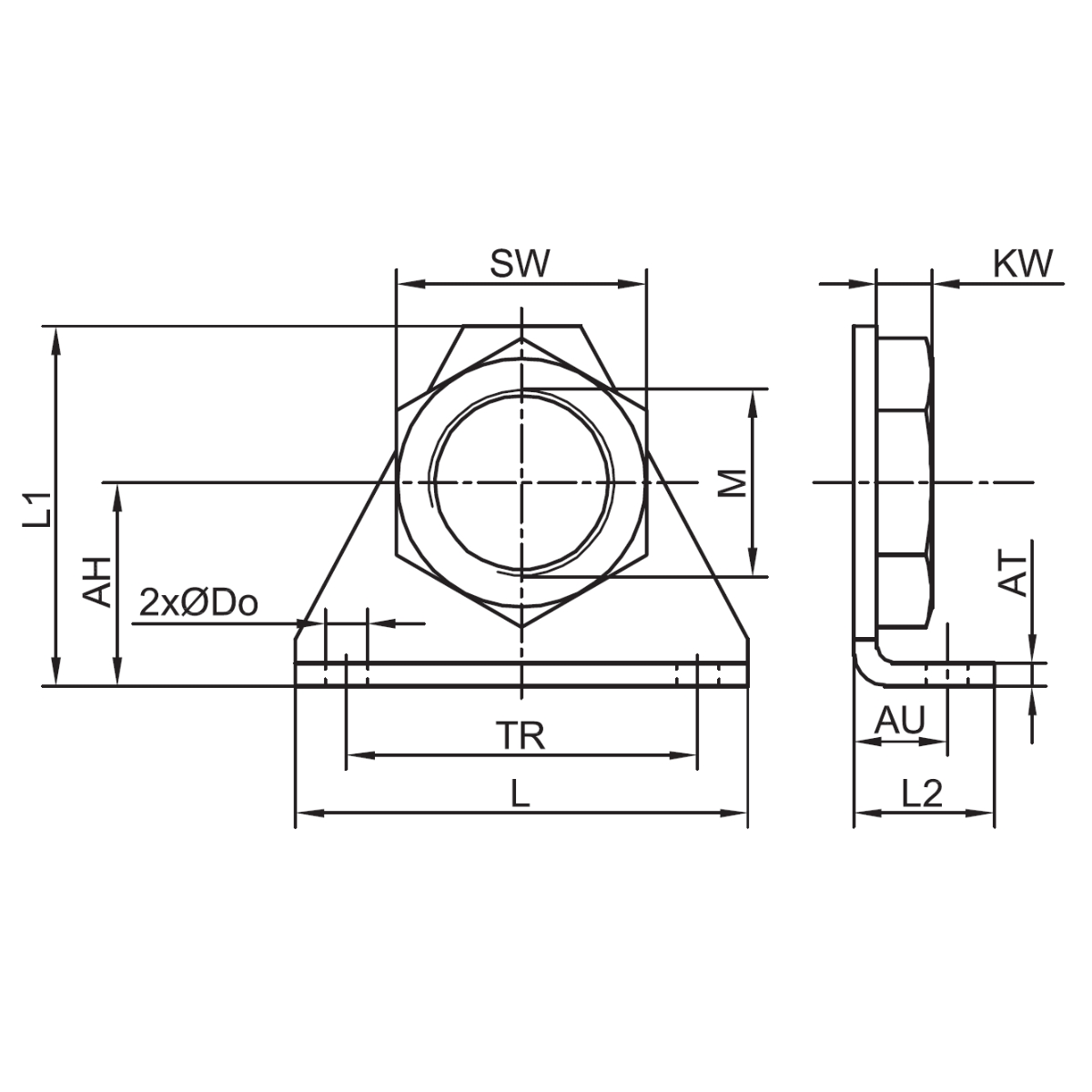

Łapa mocująca z nakrętką M22×1,5 do siłownika pneumatycznego D20/25 ISO6432. Parametry tego wykonania: seria – SMI; średnica tłoka – d 020 [c] / d 025; typ – łapa wysoka; funkcja – mocowanie siłownika; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; rodzaj tulei – tuleja okrągła; wykonanie specjalne – nie; ATEX – nie. Wymiary oznaczone na rysunku producenta: AH – 25 mm; AT – 5 mm; AU – 17 mm; średnica Do H13 – 6,6 mm; KW – 7 mm; L – 54 mm; L1 – 31 mm; L2 – 12 mm; M – 22×1,5; TR – 40 mm; SW – 30 mm. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części współpracujących. Każdą zmianę sposobu wykorzystania elementu należy ponownie ocenić pod kątem zgodności mechanicznej, pneumatycznej i materiałowej. Zgodność trzeba potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje prawidłowego dopasowania. Przed montażem trzeba sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Na etapie doboru warto porównać wszystkie cechy współdziałających części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Część należy osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Łączniki należy dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego podzespołu. Podczas montażu narzędzia powinno się przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Połączenia śrubowe trzeba zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Pierwsze ruchy mechanizmu dobrze jest wykonać powoli, kontrolując brak kolizji, luzu i naprężeń w całym przewidzianym zakresie. Dobierany element nie powinien przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. Po każdej ingerencji w instalację powinno się wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. W czasie eksploatacji trzeba kontrolować poluzowanie, odkształcenia i ślady nierównomiernego obciążenia. Przy obsłudze okresowej powinno się sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Na początku obsługi serwisowej należy usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po demontażu należy ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie.
