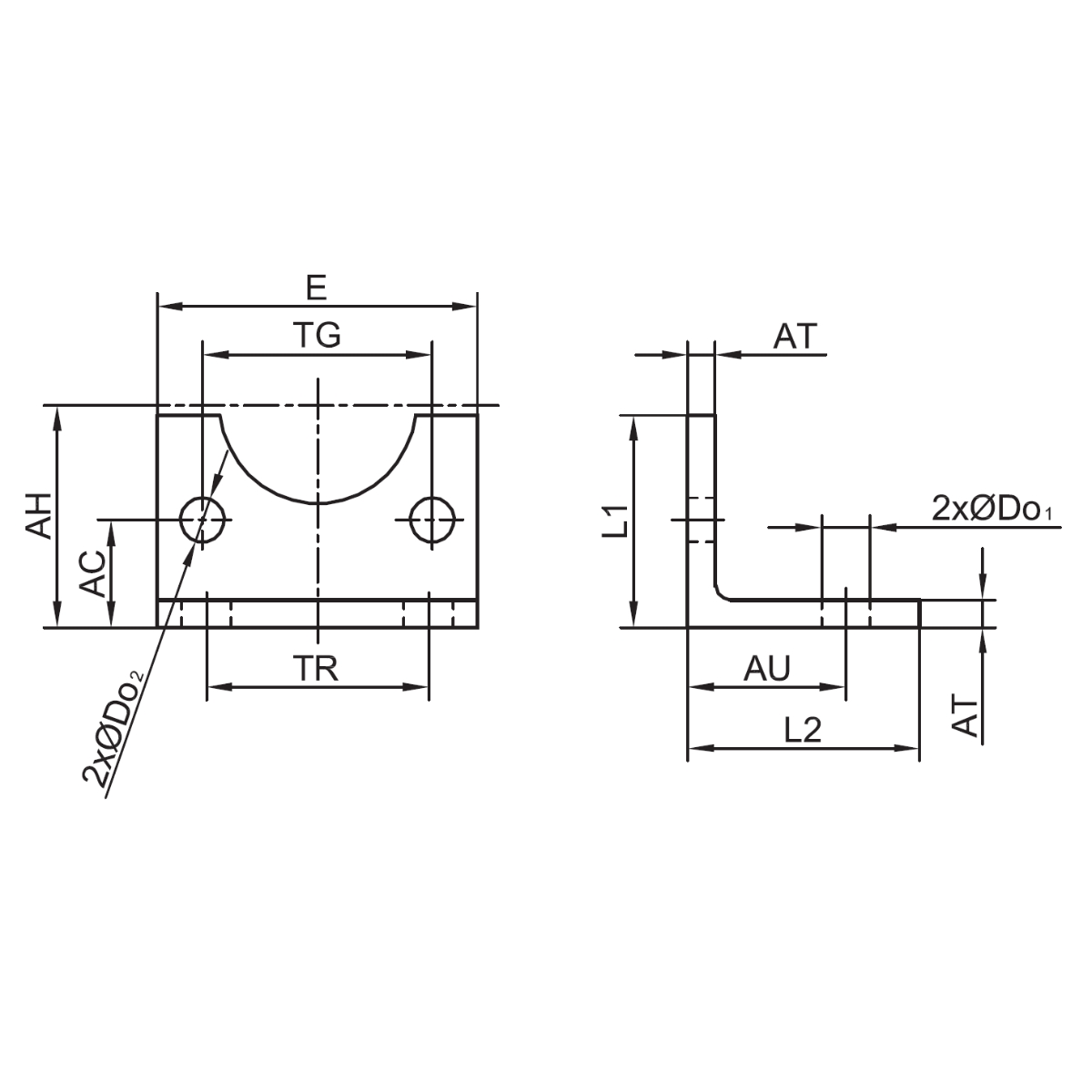

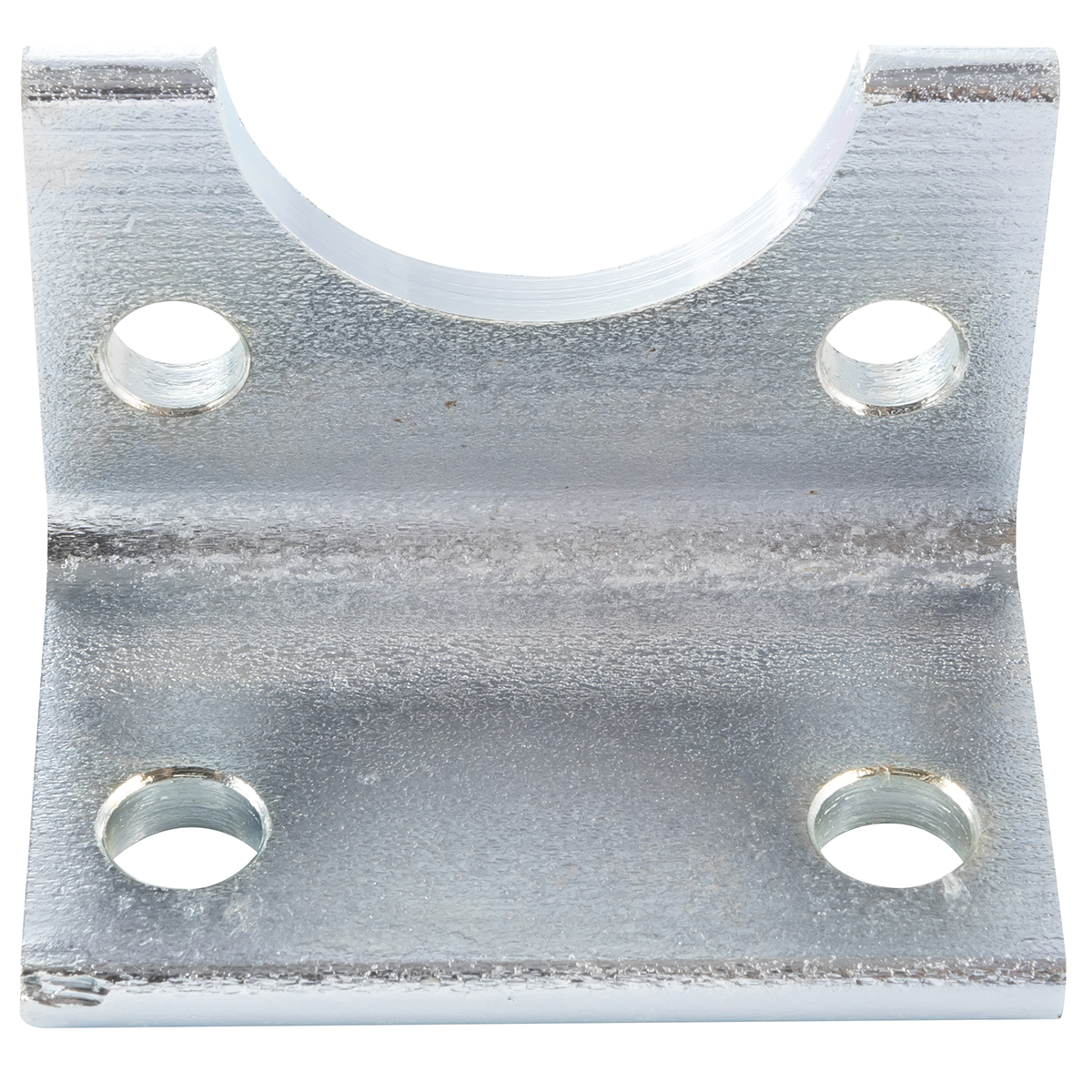

Jest to łapa mocująca do siłowników pneumatycznych D50 ISO15552/6431, ISO21287, żeliwo. Producent określa tę wersję następującymi parametrami: seria – SSI / STK / FORTIS; średnica tłoka – 50 mm; typ – łapa niska; funkcja – mocowanie siłownika; gwint tłoczyska – M16×1,5; skok siłownika – nie dotyczy; rodzaj gwintu tłoczyska – zewnętrzny; wykonanie specjalne – nie; ATEX – nie. Dla oznaczeń użytych na rysunku technicznym obowiązują wartości: AH – 21,75 mm; AT – 45 mm; AU – 5 mm; średnica D – 32 mm; średnica Do1 – 9 mm; średnica Do2 – 9 mm; E – 65 mm; L1 – 36 mm; L2 – 47 mm; TG – 46,5 mm; TR – 45 mm. Wykonanie materiałowe opisują parametry: materiał – stal węglowa. Element służy do mechanicznego zamocowania lub połączenia zgodnego podzespołu w układzie maszyny. Prawidłowo dobrany osprzęt przekazuje obciążenie zgodnie z geometrią zespołu i nie powinien wprowadzać dodatkowych sił bocznych do mechanizmu. Jego zadaniem jest zapewnienie geometrii mocowania wynikającej z konstrukcji części połączonych. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy porównywaniu wariantów dobrze jest porównać wszystkie cechy sąsiednich części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Przed montażem powinno się sprawdzić zakres ruchu, dostęp do łączników oraz możliwość bezkolizyjnej obsługi całego zespołu. Zgodność trzeba potwierdzić na podstawie serii, wielkości i wymiarów montażowych, ponieważ podobny kształt nie gwarantuje poprawnego dopasowania. Montaż powinno się wykonywać po odłączeniu źródeł energii, oczyszczeniu części sąsiednich i sprawdzeniu, czy połączenia nie będą wprowadzały naprężeń do korpusu. Część powinno się osadzić bez wymuszania położenia i bez wprowadzania niewspółosiowości do współpracującego mechanizmu. Połączenia śrubowe trzeba zabezpieczyć w sposób odpowiedni dla warunków pracy, a po złożeniu sprawdzić swobodę pełnego zakresu ruchu. Łączniki powinno się dokręcać równomiernie i zabezpieczyć stosownie do warunków pracy, bez odkształcania mocowanego podzespołu. Pojawienie się luzu lub kolizji wymaga zatrzymania mechanizmu i ustalenia przyczyny przed dalszą pracą. Po każdej ingerencji w instalację należy wykonać próbę funkcjonowania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Opisywane wykonanie nie może przejmować obciążeń konstrukcyjnych, skręcania lub drgań, jeżeli jego budowa nie została do tego przeznaczona. W trakcie przeglądu trzeba sprawdzić połączenia śrubowe, otwory, sworznie i powierzchnie przylegania oraz wymienić części z widocznym zużyciem. Przed czynnościami serwisowymi powinno się usunąć ciśnienie i inne zgromadzone energie, a części zabezpieczyć przed niekontrolowanym przemieszczeniem. Po demontażu powinno się ocenić stan otworów, gwintów i powierzchni przylegania, a zużyte elementy mocujące wymienić na zgodne wykonanie.
