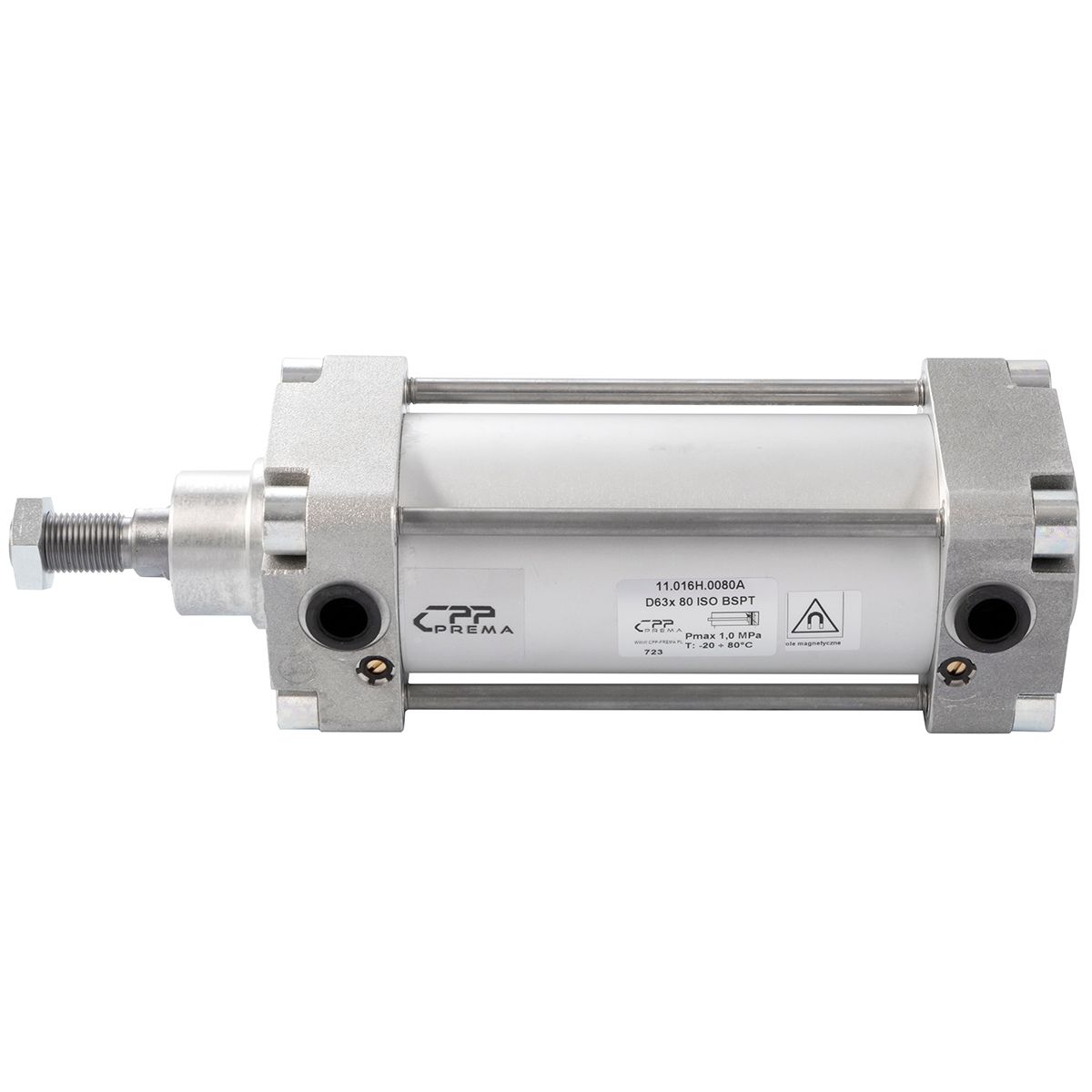

10.016H.0025A - Siłownik pneumatyczny ISO15552/6431 D63x25 dwustronnego działania z amortyzacją, bez magnesu
Średnica Tłoka
D 063 mm [H]
Skok Siłownika
0025 mm
Seria
SSI
Tłok Magnetyczny
NIE
Funkcja
Dwustronnego Działania
Ilość Tłoków
Jeden
Ilość Tłoczysk
Jedno
Rodzaj Tulei
Tuleja Okrągła
Amortyzacja Pneumatyczna
Z Amortyzacją Pneumatyczną
Średnica Tłoczyska
20 mm
Gwint Tłoczyska
M16x1,5
Rodzaj Gwintu Tłoczyska
Zewnętrzny
Zabezpieczenie Przed Obrotem
NIE
Zamontowany Osprzęt
Brak
Gwint Przyłączy
G3/8
Ilość Przyłączy
Dwa
Materiał Uszczelnień
PU (Poliuretan)
Dodatkowy Zgarniacz
NIE
Regulacja Kąta Obrotu
NIE
Kąt Obrotu
Brak
Materiał Tłoczyska
Stal Węglowa Chromowana
Materiał Tulei
Stop Aluminium
Materiał Pokryw
Stop Aluminium
ATEX
NIE
Wykonanie Specjalne
NIE
Waga towaru (kg)
1,943
Długość towaru (metr)
0,219
Szerokość towaru (metr)
0,075
Głębokość towaru (metr)
0,075
Parametr techniczny 1
Pmax 1,0 MPa
Parametr techniczny 2
T: -20 ÷ 80°C
Waga towaru brutto (kg)
2,043
Waga opakowania (kg)
0,1
Okres gwarancji
36 miesięcy
Zdolności produkcyjne (w drodze)
324 szt
AM
32 mm
øB d11
45 mm
BG
18 mm
E
75 mm
EE
G3/8
KK
M16×1,5
KW
8 mm
M
69 mm
ø MM f8
20 mm
N
190 mm
PL
20 mm
RT
M8
SW1
16 mm
SW2
24 mm
TG
56,5 mm
U
33 mm
VA
4 mm
VD
6 mm
VG
26 mm
WH
37 mm
ZB
158 mm
ZG
121 mm
ZG+SKOK
146 mm
ZM
195 mm
654,40 zł netto
804,91 zł brutto
W sprawie indywidualnych wycen prosimy o kontakt.
Nota prawna
Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.
Stan
magazynowy
magazynowy
1 szt 24 godz.
Zdolności
produkcyjne
produkcyjne
324 szt
OPIS PRODUKTU
Siłownik pneumatyczny ISO15552/6431 D63×25 dwustronnego działania z amortyzacją, bez magnesu. Wariant określają przede wszystkim sposób działania (dwustronne działanie), średnica tłoka 63 mm oraz skok 25 mm. Na karcie produktu wskazano również: Siłownik dwustronnego działania z jednostronnym tłoczyskiem według normy ISO 15552. Producent określa tę wersję następującymi parametrami: średnica tłoka – 63 mm; skok siłownika – 25 mm; seria – SSI; tłok magnetyczny – nie; funkcja – dwustronne działanie; liczba tłoków – jeden; liczba tłoczysk – jedno; rodzaj tulei – tuleja okrągła; amortyzacja pneumatyczna – z amortyzacją pneumatyczną; średnica tłoczyska – 20 mm; gwint tłoczyska – M16×1,5; rodzaj gwintu tłoczyska – zewnętrzny; zabezpieczenie przed obrotem – nie; zamontowany osprzęt – brak; gwint przyłączy – G3/8; liczba przyłączy – dwa; dodatkowy zgarniacz – nie; regulacja kąta obrotu – nie; kąt obrotu – brak; ATEX – nie; wykonanie specjalne – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: -20 ÷ 80°C. Oznaczenia wymiarowe z rysunku technicznego mają wartości: AM – 32 mm; średnica B d11 – 45 mm; BG – 18 mm; E – 75 mm; EE – G3/8; KK – M16×1,5; KW – 8 mm; M – 69 mm; średnica MM f8 – 20 mm; N – 190 mm; PL – 20 mm; RT – M8; SW1 – 16 mm; SW2 – 24 mm; TG – 56,5 mm; U – 33 mm; VA – 4 mm; VD – 6 mm; VG – 26 mm; WH – 37 mm; ZB – 158 mm; ZG – 121 mm; ZG+SKOK – 146 mm; ZM – 195 mm. Dane materiałowe dla tej wersji są następujące: materiał uszczelnień – PU (poliuretan); materiał tłoczyska – stal węglowa chromowana; materiał tulei – stop aluminium; materiał pokryw – stop aluminium. Skok napędu musi odpowiadać wymaganej drodze mechanizmu, bez wykorzystywania wewnętrznych końców siłownika jako stałych ograniczników konstrukcyjnych. Opisywany napęd może obsługiwać mechanizm roboczy maszyny, jeżeli wymagana droga, siła, prędkość i sposób mocowania zostały prawidłowo dobrane. Siłownik stanowi element wykonawczy układu i realizuje ruch liniowy w granicach wynikających z jego konstrukcji oraz sposobu zasilania. Wymagana siła powinna być oceniana z uwzględnieniem ciśnienia roboczego, kierunku ruchu, tarcia i zapasu potrzebnego w rzeczywistym cyklu maszyny. Dobór trzeba oprzeć na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Podczas weryfikacji wykonania dobrze jest porównać wszystkie cechy współpracujących części i sprawdzić, czy miejsce zabudowy zapewnia dostęp potrzebny do montażu oraz późniejszej obsługi. Pierwsze cykle powinno się wykonać przy ograniczonej prędkości, sprawdzając swobodę ruchu, szczelność oraz zachowanie mechanizmu na końcach skoku. Mocowania muszą umożliwiać swobodny ruch bez klinowania, a przewody powinny być poprowadzone tak, aby nie ograniczały skoku ani dostępu serwisowego. Nieszczelność, zarysowanie tłoczyska, rosnące opory lub nietypowy hałas wymagają sprawdzenia prowadzenia, obciążenia i stanu części sąsiednich.
