11.015J.0400A - Siłownik pneumatyczny ISO15552/6431 D80x400 TANDEM

Średnica Tłoka

D 080 mm [J]

Skok Siłownika

0400 mm

Seria

SSI

Tłok Magnetyczny

TAK

Funkcja

Tandem (Dwustronnego Działania)

Ilość Tłoków

Dwa

Ilość Tłoczysk

Jedno

Rodzaj Tulei

Tuleja Okrągła

Amortyzacja Pneumatyczna

Z Amortyzacją Pneumatyczną

Średnica Tłoczyska

25 mm

Gwint Tłoczyska

M20x1,5

Rodzaj Gwintu Tłoczyska

Zewnętrzny

Zabezpieczenie Przed Obrotem

NIE

Zamontowany Osprzęt

Brak

Gwint Przyłączy

G3/8

Ilość Przyłączy

Inna

Materiał Uszczelnień

PU (Poliuretan)

Dodatkowy Zgarniacz

NIE

Regulacja Kąta Obrotu

NIE

Kąt Obrotu

Brak

Materiał Tłoczyska

Stal Węglowa Chromowana

Materiał Tulei

Stop Aluminium

Materiał Pokryw

Stop Aluminium

ATEX

NIE

Wykonanie Specjalne

NIE

Waga towaru (kg)

8,912

Długość towaru (metr)

1,104

Szerokość towaru (metr)

0,095

Głębokość towaru (metr)

0,095

Parametr techniczny 1

Pmax 1,0 MPa

Parametr techniczny 2

T: -20 ÷ 80°C

Waga towaru brutto (kg)

9,012

Waga opakowania (kg)

0,1

Okres gwarancji

18 miesięcy

Zdolności produkcyjne (w drodze)

2 szt

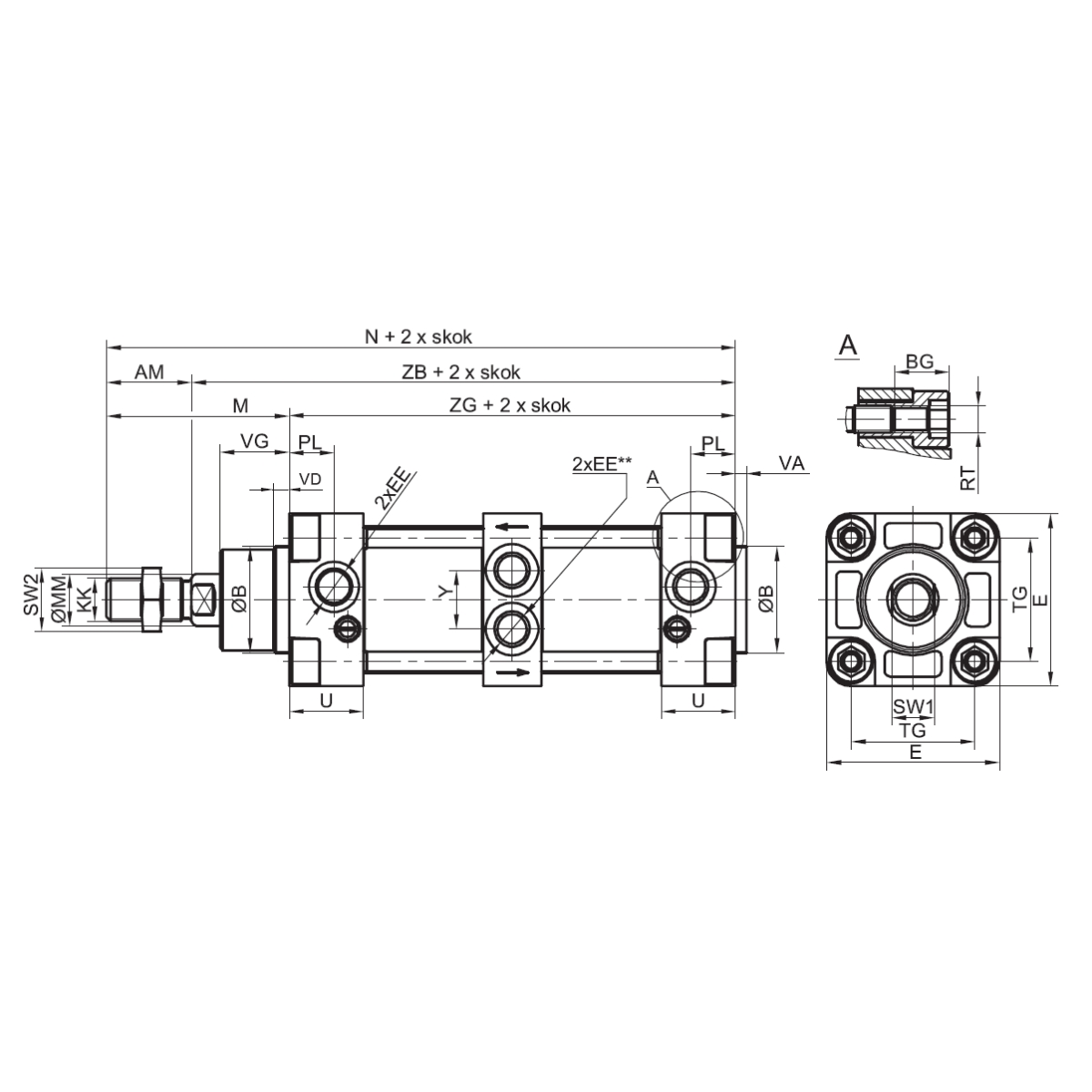

40 mm

øB d11

45 mm

20 mm

95 mm

G3/8

M20×1,5

SW1

30 mm

10 mm

86 mm

øMM f8

25 mm

300 mm

20 mm

M10

SW2

21 mm

72 mm

33,5 mm

4 mm

6 mm

32 mm

46 mm

260 mm

214 mm

ZG+(2xSKOK)

1014 mm

25 mm

1 931,80 zł netto

2 376,11 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

0 szt 24 godz.

Zdolności
produkcyjne

2 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Siłownik dwustronnego działania z jednostronnym tłoczyskiem typu TANDEM według normy ISO 15552.
Z możliwoścą sygnalizacji położenia tłoka ( z BSPT ).
