22.0807.5238J - Elektrozawór ZE 5/2 G3/8 monostabilny powrót ciśnieniem obcym cewka 230V AC 6,5VA

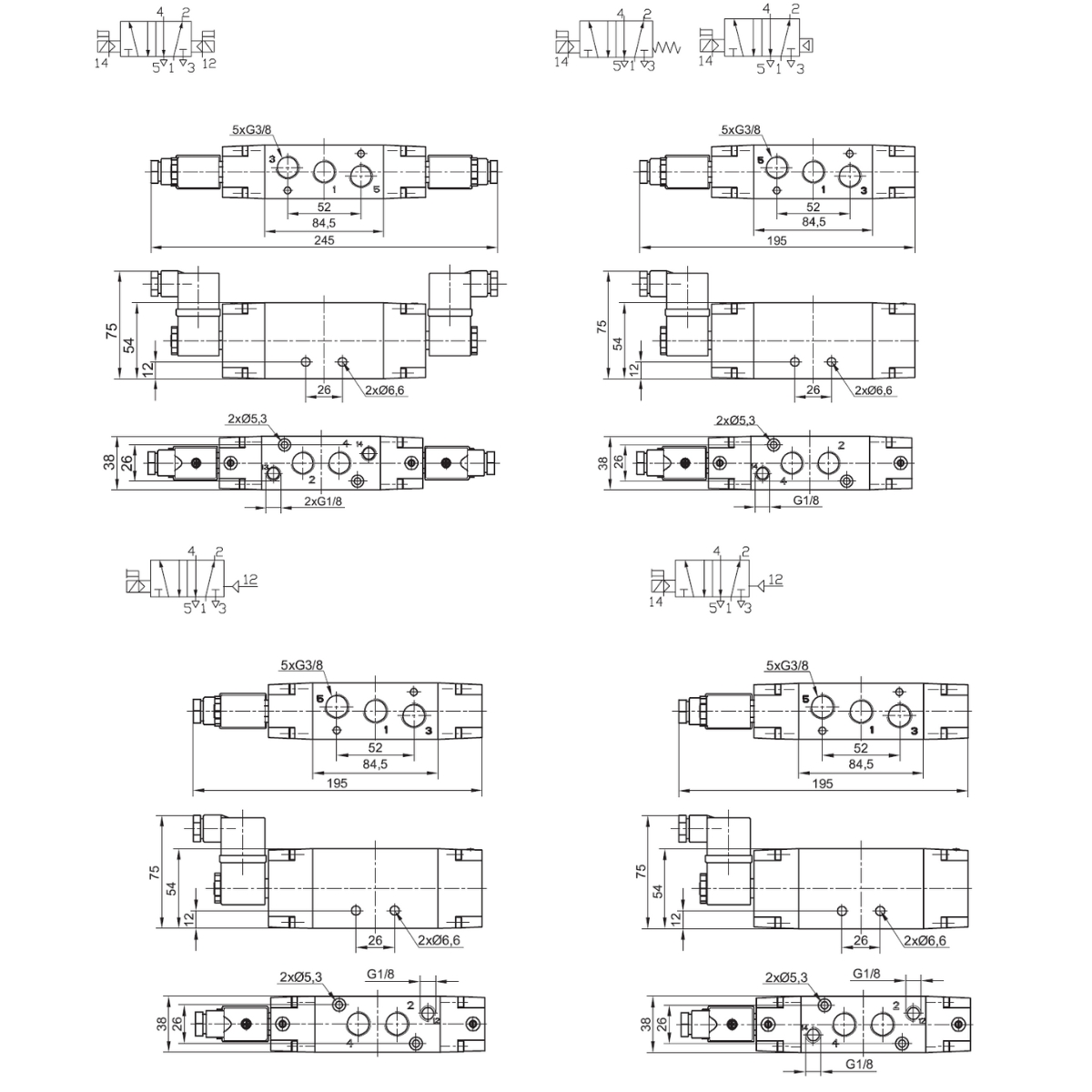

Elektrozawór ZE 5/2 G3/8 monostabilny powrót ciśnieniem obcym cewka 230V AC 6,5VA. Dla tego wykonania funkcję określono jako 5/2. Napięcie układu sterowania wynosi 230 V AC - prąd przemienny; musi być zgodne z zasilaniem przewidzianym dla instalacji. Specyfikacja wykonania zawiera następujące wartości: funkcja zaworu – 5/2; gwint przyłączy – G3/8; seria – ZE; liczba przyłączy – 5; rodzaj przyłączy – przewodowo; rodzaj sterowania – elektromagnetycznie; liczba sygnałów sterujących – jednostronnie - powrót ciśnieniem; pozycja stabilna – bistabilny; napięcie sterowania – 230 V AC - prąd przemienny; liczba wyjść – 2; maksymalny przepływ – 150 m3/h / 2500 l/min; ATEX – nie. Uzupełniające parametry robocze: Pmax 1,0 MPa; T: 0 ÷ 65°C. Zawór realizuje określoną funkcję w obwodzie pneumatycznym i powinien być włączony zgodnie ze schematem funkcjonowania maszyny. Element może współpracować z napędami lub obwodami pomocniczymi, jeżeli jego funkcja, sposób sterowania i przepustowość odpowiadają wymaganiom układu. Rzeczywista funkcja zaworu wynika z jego układu dróg, położeń i sposobu sterowania, dlatego te cechy powinno się rozpatrywać łącznie. Wybór wykonania powinien opierać się na funkcji, wymiarach i sposobie przyłączenia opisanych dla konkretnego wykonania, a nie wyłącznie na podobieństwie wizualnym. Przy wyborze trzeba porównać liczbę dróg i położeń, stan spoczynkowy, sposób sterowania oraz układ przyłączy z dokumentacją obwodu. Podobny korpus nie oznacza takiej samej funkcji, dlatego oznaczenia portów i symbol działania powinno się traktować jako wiążące. Schemat funkcjonalny i oznaczenia portów powinno się porównać z wymaganym przebiegiem sygnałów oraz kierunkiem przepływu w każdym stanie pracy. Przewody powinno się podłączyć tak, aby nie przenosiły naprężeń na korpus, a przed uruchomieniem usunąć z trasy pneumatycznej pozostałości po pracach montażowych. Pierwsze uruchomienie powinno przebiegać w kontrolowanych warunkach, z obserwacją szczelności, właściwego osadzenia i zachowania całego współpracującego zespołu. Podczas montażu narzędzia należy przykładać tylko do powierzchni przewidzianych do montażu, aby nie uszkodzić korpusu, gwintu, uszczelnienia ani części ruchomych. Jakość medium i zanieczyszczenia w układzie mają bezpośredni wpływ na szczelność oraz swobodę ruchu elementów zaworowych. W czasie pracy należy obserwować czas przełączenia, stabilność stanu oraz zachowanie odbiornika po pojawieniu się i zaniku sygnału sterującego. Brak stabilnego przełączania, opóźniona odpowiedź lub wyciek są sygnałem do sprawdzenia zasilania, sterowania i czystości medium. Po każdej ingerencji w instalację trzeba wykonać próbę działania w rzeczywistym cyklu i upewnić się, że zmiana nie pogorszyła pracy sąsiednich podzespołów. Przed obsługą zaworu należy odpowietrzyć obwód i zabezpieczyć odbiorniki przed ruchem wywołanym energią pozostałą w zespole pneumatycznym. Po każdej ingerencji należy odtworzyć pierwotny układ połączeń i skontrolować zachowanie zaworu we wszystkich przewidzianych położeniach.
