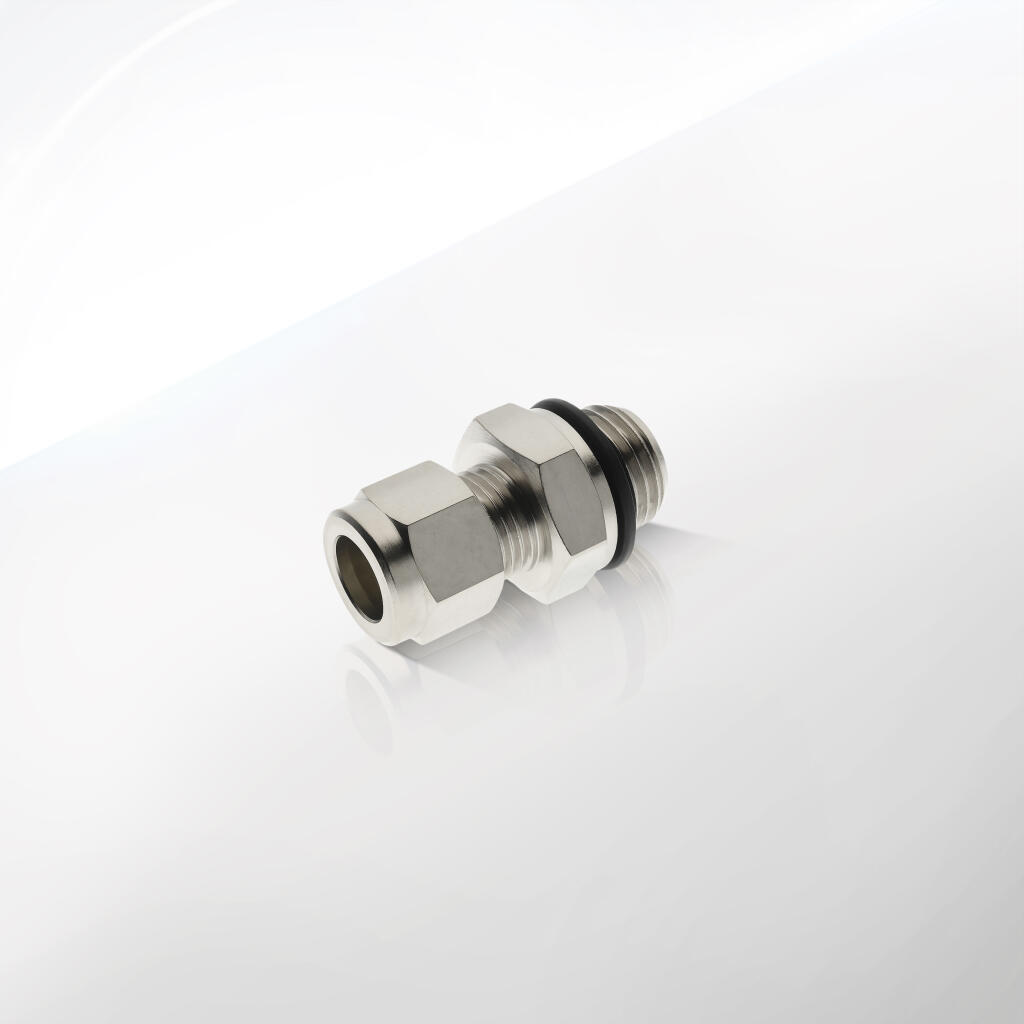

Złączki proste z gwintem zewnętrznym seria 80.1020

Złączki skręcane proste z gwintem zewnętrznym to jeden z kluczowych elementów oferty CPP PREMA w ramach szerokiej gamy złączek mosiężnych uniwersalnych do rur miedzianych CU, PE, PA serii 10000. W prezentowanej rodzinie produktów znajdziesz rozwiązania z gwintami G1/8, G1/4, G3/8, G1/2, a nawet G3/4 oraz G1/0 (w zależności od rozmiaru rury), co pokazuje, jak wszechstronna jest ta seria. Konkretnie, do tej kategorii należą:

• Złączka skręcana prosta do rur miedzianych 4 mm G1/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 6 mm G1/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 8 mm G1/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 6 mm G1/4 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 8 mm G1/4 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 10 mm G1/4 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 6 mm G3/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 8 mm G3/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 10 mm G3/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 12 mm G3/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 12 mm G1/2 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 16 mm G1/2 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 14 mm G3/8 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 14 mm G1/2 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 22 mm G3/4 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 12 mm G1/4 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 22 mm G1/2 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 10 mm G1/2 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 4 mm G1/4 gwint zewnętrzny, mosiądz

• Złączka skręcana prosta do rur miedzianych 22 mm G1/0 gwint zewnętrzny, mosiądz

Pod względem konstrukcji, każda z tych złączek składa się z kilku podstawowych elementów: korpusu mosiężnego, w którym osadzone są gwinty i kanał prowadzący dla rury, pierścienia zaciskowego (tzw. olive ring) oraz nakrętki skręcanej. Ich zadaniem jest pewne, trwałe i szczelne połączenie rur miedzianych o konkretnych średnicach z gwintowanymi końcówkami zewnętrznymi, dzięki czemu można je wkręcać np. w urządzenia, korpusy zaworów, złącza maszyn czy przyłącza instalacji.

Ich uniwersalny charakter przejawia się w kompatybilności z różnego rodzaju mediami: wodą, sprężonym powietrzem, olejem hydraulicznym, a nawet, w pewnych warunkach, nieagresywnymi substancjami chemicznymi. Mosiądz, zwłaszcza w wersji niklowanej, gwarantuje dobrą odporność na korozję i długą żywotność połączenia. To zaś sprawia, że złączki w tej kategorii cechują się wysoką renomą w branży instalacyjnej, zarówno w zastosowaniach domowych, jak i w przemyśle.

Kluczowym walorem oferty CPP PREMA jest wysoka jakość wykonania i potwierdzona dbałość o szczegóły. Każdy gwint zewnętrzny jest wykonywany tak, by zapewnić pewne wkręcenie do docelowego gniazda i zminimalizować ryzyko przecieków. Precyzja obróbki sprawia, że przy stosunkowo niewielkim momencie dokręcania można osiągnąć doskonałą szczelność, bez ryzyka uszkodzenia elementów.

W ramach SEO i AEO istotne są słowa kluczowe semantycznie powiązane z branżą i tym rodzajem złączek: „złączka mosiężna prosta”, „gwint zewnętrzny G1/4, G3/8, G1/2”, „złącze do rur miedzianych CU, PE, PA”, „serie 10000”, „CPP PREMA”, „instalacje przemysłowe” oraz „skręcane przyłącze do rur”. Dzięki rozbudowanej treści zawierającej takie frazy, osoby poszukujące konkretnych typów złączy instalacyjnych trafią właśnie na te produkty.

Z punktu widzenia użytkowników, złączki skręcane proste do rur miedzianych o określonej średnicy to niezbędne komponenty przy tworzeniu lub modernizowaniu rozmaitych instalacji – od układów chłodniczych, przez sprężone powietrze, po wodociągowe czy hydrauliczne. Kiedy w rurociągu konieczne jest połączenie rury miedzianej i urządzenia zaopatrzonego w gwint żeński (np. korpus zaworu kulowego, filtr, czy manometr), tego typu proste łączniki spisują się znakomicie.

Mosiężne wykonanie daje instalacji walory takie jak:

1. Trwałość mechaniczną – korpus mosiężny wytrzymuje uderzenia i drgania eksploatacyjne.

2. Odporność na korozję – zwłaszcza w aplikacjach wodnych, a także przy styczności z olejami i czynnikami hydraulicznymi.

3. Łatwy montaż – proces instalowania jest względnie prosty, nie wymaga spawania czy lutowania (choć miedziane rurki czasem się lutuje, to tutaj wystarczy skręcane uszczelnienie).

4. Szeroka dostępność – w różnych rozmiarach i wariantach gwintów zewnętrznych, pozwalających dostosować się do lokalnych i międzynarodowych norm.

Montaż samego złącza polega na włożeniu uprzednio obciętej i przygotowanej (ogradowanej) rury w mosiężny korpus, a następnie skręceniu nakrętki, która dociska pierścień zaciskowy do ścianki rury. Jednocześnie, z drugiej strony, zewnętrzny gwint złączki wkręca się w gniazdo gwintowane w docelowym elemencie instalacji (np. w rozdzielaczu, zaworze). Szczelność uzyskuje się zarówno na styku pierścienia z rurą, jak i w części gwintowanej, często dodatkowo uszczelnianej taśmą PTFE lub odpowiednim szczeliwem.

Ponieważ firma CPP PREMA od lat działa w branży armatury i akcesoriów instalacyjnych, jej produkty uchodzą za dopracowane pod kątem geometrii gwintów i zgodności z normami ISO/EN. Złączki serii 10000 cieszą się renomą dzięki ścisłym procedurom kontroli jakości, co przekłada się na powtarzalność parametrów i zadowolenie instalatorów nawet w wymagających projektach.

Wszystkie te aspekty sprawiają, że złączki proste z gwintem zewnętrznym (4–22 mm) do rur miedzianych stanowią niezawodny fundament instalacji w szerokim przekroju branż. Ich walorem jest również dostępność na rynku – można je nabyć w sklepach z asortymentem hydraulicznym, pneumatycznym czy przemysłowym. Dzięki temu uzupełnienie lub wymiana uszkodzonego elementu nie stanowi problemu, a cała instalacja zachowuje swój funkcjonalny ciąg i bezpieczeństwo pracy.

Złączki skręcane proste z gwintem zewnętrznym w serii 10000 (marki CPP PREMA) znajdują szerokie zastosowanie w rozmaitych sektorach przemysłu, budownictwa oraz w gospodarstwach domowych. Ich kluczową rolą jest łączenie rury miedzianej z elementami gwintowanymi, co przekłada się na mnogość aplikacji, w których nieoceniona okazuje się niezawodność oraz łatwość montażu.

1. Instalacje wodociągowe w budynkach mieszkalnych i komercyjnych
   Rury miedziane wciąż należą do ulubionych rozwiązań w instalacjach wodnych, ciesząc się renomą ze względu na trwałość i odporność na korozję. Złączki proste z gwintem zewnętrznym służą tu do podłączania armatury, zaworów, filtrów czy pomp obiegowych – wszędzie tam, gdzie koniec rury miedzianej musi być przyłączony do urządzenia wyposażonego w gwint wewnętrzny. Instalatorzy doceniają je za szybką i pewną metodę montażu, która nie wymaga lutowania, a przy tym zapewnia szczelność na lata.

2. Systemy sprężonego powietrza i pneumatyka
   W warsztatach samochodowych, zakładach przemysłowych czy liniach produkcyjnych niezbędne jest doprowadzenie sprężonego powietrza. Złączki skręcane proste z gwintem G1/8, G1/4 czy G3/8 to standardowy wybór przy tworzeniu lub rozbudowywaniu sieci zasilających narzędzia pneumatyczne. Mosiężna konstrukcja dobrze radzi sobie z typowym ciśnieniem w takich instalacjach (np. 6–10 bar), a szeroka dostępność rozmiarów ułatwia dobór właściwego wariantu do przekroju rury oraz gwintu urządzenia.

3. Układy hydrauliczne niskiego i średniego ciśnienia
   Jeśli projekt obejmuje na przykład zasilanie siłowników hydraulicznych, przenośników czy pomp, złączki skręcane stanowią pewne ogniwo łączące przewody miedziane z korpusem maszyn. Mosiądz zapewnia odporność na oleje hydrauliczne i standardowe warunki pracy (zwłaszcza w zakresie ciśnienia do około 100–200 bar w zależności od grubości ścianki rury i rodzaju gwintu). Przy wyższych ciśnieniach stosuje się wprawdzie specjalistyczne złączki, ale do większości aplikacji o średnich wymaganiach produkty z serii 10000 są wystarczające.

4. Instalacje chłodnicze i klimatyzacyjne
   Miedź jest materiałem powszechnie używanym w chłodnictwie i klimatyzacji ze względu na dobre przewodnictwo cieplne i odporność na czynniki chłodzące. Złączki proste z gwintem zewnętrznym pozwalają na wpięcie rury miedzianej do komponentów takich jak agregaty, zawory rozprężne czy pompy ciepła. Warto jednak zawsze potwierdzić, czy dany czynnik chłodniczy nie reaguje z mosiądzem w sposób mogący osłabić połączenie.

5. Przemysł spożywczy i browarnictwo
   W branży spożywczej, gdzie czasem korzysta się z rur miedzianych do przesyłu cieczy (np. w niektórych liniach produkcji piwa czy czekolady), mosiężne złączki skręcane również odnajdują zastosowanie. Należy jednak pamiętać o sprawdzeniu wymagań higienicznych – jeśli wymagana jest stal nierdzewna, to wtedy produktami z mosiądzu nie można zastąpić stali. Mimo to w wielu segmentach procesów spożywczych stosuje się takie proste złączki np. w obiegach wody procesowej, a niekoniecznie w samej linii produkcyjnej.

6. Rolnictwo i systemy nawadniające
   W nowoczesnych systemach irygacji, zwłaszcza w strefach szklarniowych czy sadowniczych, rury miedziane i PE bywają mieszane w jednej sieci. Gdy zachodzi potrzeba przyłączenia rur miedzianych do pomp lub rozdzielaczy gwintowanych, złączki skręcane proste z gwintem zewnętrznym okazują się idealnym rozwiązaniem. Mosiądz dobrze znosi warunki pracy w środowisku wilgotnym i narażonym na działanie nawozów o umiarkowanej agresywności.

7. Przemysł chemiczny (łagodne chemikalia)
   Jeśli medium nie jest silnie agresywne, a ciśnienia są na typowym poziomie, produkty z mosiądzu nadają się do różnych urządzeń i instalacji pomocniczych. Mimo wszystko, zawsze warto sprawdzić, czy dany odczyn pH i temperatura nie przekraczają dopuszczalnych wartości dla mosiądzu. W zastosowaniach laboratoryjnych czy półprzemysłowych, gdzie potrzebna jest pewność i łatwy dostęp do złączek, proste przyłącza gwintowane są wyjątkowo wygodne.

8. Motoryzacja i branża transportowa
   W niektórych aplikacjach, np. w pojazdach ciężarowych czy specjalistycznych maszynach, wykorzystuje się miedziane rury w układach chłodzenia lub dodatkowych instalacjach sprężonego powietrza. Złączki skręcane pozwalają szybko i pewnie połączyć rury z siłownikami, zaworami, pneumatycznymi sprężarkami.

9. Branża budowlana
   Maszyny budowlane (koparki, ładowarki) czy urządzenia stacjonarne (agregaty prądotwórcze) wymagają nieraz podłączania rurociągów miedzianych do modułów hydraulicznych czy układów chłodzenia. Złączki skręcane z gwintem zewnętrznym, dzięki prostej formie i uniwersalnemu gwintowi G, pozwalają na szybki montaż oraz ewentualną wymianę uszkodzonych elementów w warunkach polowych.

10. Zastosowania amatorskie i hobbystyczne
    Nawet w domowych warsztatach, przy drobnych pracach remontowych lub konstruowaniu systemu na sprężone powietrze, złączki skręcane proste do rur miedzianych mogą okazać się niezastąpione. Choć alternatywą bywa lutowanie, to nie każdy dysponuje odpowiednim palnikiem i umiejętnościami, by dokonać poprawnych spoin. Złączka skręcana ułatwia zadanie, upraszczając jednocześnie proces wymiany i ewentualny demontaż.

11. Instalacje testowe i prototypowe
    W placówkach badawczych, gdzie konfiguruje się eksperymentalne układy przepływu cieczy lub gazów, tego typu złączki pozwalają na szybkie przeprojektowanie instalacji w razie potrzeby. Wystarczy dokręcić nakrętkę, sprawdzić szczelność i gotowe – bez czasochłonnych procedur spawania czy lutowania.

12. Aparatura medyczna i laboratoryjna
    Jeśli w aparaturze wykorzystuje się miedziane rury do transportu gazów (np. tlenu, sprężonego powietrza lub innych gazów medycznych o ściśle kontrolowanych parametrach), złączka skręcana prosta może posłużyć do połączenia z reduktorami, filtrami czy czujnikami ciśnienia. Oczywiście w tym przypadku zawsze należy sprawdzić zgodność z lokalnymi przepisami i normami medycznymi.

Zastosowanie tych złączek jest więc niezwykle szerokie, a wspólnym mianownikiem jest wszędzie tam, gdzie:

• rura miedziana (ew. inny materiał kompatybilny),

• konieczność dołączenia do gwintu zewnętrznego określonego standardu,

• potrzeba uzyskania trwałego, szczelnego i odpornego na warunki środowiskowe połączenia.

Ważnym atutem jest także fakt, iż mosiądz znakomicie wpisuje się w ideę recyklingu – złączki mogą być wykorzystane ponownie (choć zawsze warto zwrócić uwagę na stan pierścienia zaciskowego po demontażu) lub przetopione i przetworzone na nowe elementy, co w dobie dbałości o środowisko może mieć znaczenie dla inwestorów.

Wielu instalatorów ceni sobie minimalne ryzyko nieszczelności i prostotę wymiany, np. gdy trzeba wymienić fragment rurociągu czy dodać nowy punkt poboru wody/sprężonego powietrza. Złączki skręcane proste dają możliwość pracy bez wysokich temperatur (jak przy lutowaniu) czy specjalistycznych spawarek. W efekcie ogranicza się potencjalne błędy wynikające z niedokładności spoiny i przyspiesza sam proces modernizacji instalacji.

1. Rozmiar gwintu zewnętrznego
   W zestawieniu znajdziemy gwinty G1/8, G1/4, G3/8, G1/2, G3/4, G1/0. Każdy z nich jest standaryzowany zgodnie z normami BSP (British Standard Pipe). Oznaczenie „G” wskazuje na gwint walcowy – powszechnie używany w hydraulice, pneumatyce i ogólnie w instalacjach przemysłowych.

2. Średnica rury miedzianej
   Wymienione produkty wspierają średnice od 4 mm aż do 22 mm. Rury miedziane w tych przedziałach należą do najpopularniejszych w instalacjach domowych i przemysłowych. Warto przy tym pamiętać, że 4 mm przeznaczone są do precyzyjnych aplikacji (np. sterowniczych czy chłodniczych), natomiast 22 mm – do przesyłu większych strumieni medium.

3. Maksymalne ciśnienie robocze
   Zależnie od konkretnego modelu i wymiaru, złączki mogą bezpiecznie pracować nawet przy ciśnieniach rzędu kilkunastu do kilkudziesięciu bar. W zastosowaniach typowo warsztatowych (sprężone powietrze 6–10 bar) czy wodnych (do 10 bar) jest to więcej niż wystarczające. Warto sprawdzać karty katalogowe danego wariantu, aby dobrać złączkę pod konkretną instalację.

4. Temperatura pracy
   Mosiądz pozwala na pracę w zakresie temperatur od około -20°C do +120°C (zależnie od uszczelnienia). Dla bardziej wymagających temperatury, np. w instalacjach parowych czy ekstremalnie zimnych, konieczna jest weryfikacja w dokumentacji producenta. Przy standardowych warunkach grzewczych (temperatura wody do 80–90°C) złączki te spisują się znakomicie.

5. Materiał korpusu
   Głównym materiałem jest mosiądz OT58 (CW614N lub zbliżony), czasem w postaci niklowanej. Taka kombinacja zapewnia dobre właściwości antykorozyjne i mechaniczne. Niklowanie dodatkowo chroni przed utlenianiem i nadaje produktowi schludny wygląd.

6. Mechanizm uszczelniania rury
   Każda złączka ma wbudowany system skręcany z pierścieniem zaciskowym (olive), który ściska ściankę rury, formując szczelne połączenie metal-metal. Dzięki temu nie trzeba sięgać po żadne dodatkowe uszczelki na styku rury i korpusu. Ważne jest jednak, by rura była równo przycięta i pozbawiona zadziorów, co minimalizuje ryzyko nieszczelności.

7. Uszczelnienie gwintu zewnętrznego
   W praktyce instalacyjnej, by zapewnić szczelność gwintu, używa się zwykle taśmy PTFE (teflonowej) lub pasty uszczelniającej. Część producentów rekomenduje również nici uszczelniające. W większości przypadków gwint walcowy G wymaga takiego dodatkowego zabezpieczenia przed przeciekaniem, chyba że złączka posiada fabrycznie wbudowany o-ring czy specjalną powłokę uszczelniającą.

8. Momenty dokręcania
   Choć rzadko kto używa klucza dynamometrycznego w warunkach warsztatowych, producent z reguły podaje orientacyjne wartości momentu dokręcania dla gwintów G1/8, G1/4, G3/8 itp. Zbyt mocne dokręcenie może spowodować zniszczenie gwintu lub zniekształcenie pierścienia. Zbyt słabe – nieszczelność.

9. Dokładność wymiarowa
   Złączki serii 10000 są wytwarzane z dużą precyzją. Gwinty są obrabiane na centrach tokarskich CNC i sprawdzane sprawdzianami gwintowymi, by gwarantować zgodność z normami. Średnice i długości korpusów są standaryzowane, dzięki czemu można dobrać złączki w taki sposób, by cała instalacja była spójna wymiarowo.

10. Wymiar pod klucz
    Projektując instalację, warto upewnić się, że wokół złączki jest wystarczająco dużo miejsca na operowanie kluczem. Z reguły złączki 4–6 mm mają mniejsze wymiary pod klucz, natomiast większe (np. 14–22 mm) potrafią wymagać kluczy 22–27 mm (lub większych).

11. Odporność na wibracje i uderzenia hydrauliczne
    Mosiądz wykazuje dobrą odporność na drgania. Niemniej, w aplikacjach narażonych na silne uderzenia hydrauliczne (np. gdy zawory w instalacji zamykają się nagle, wywołując skoki ciśnienia), warto uwzględnić zapasy bezpieczeństwa lub dodać kompensatory wstrząsów.

12. Certyfikacje i normy
    Złączki tego typu zazwyczaj zgodne są z wymaganiami europejskich norm EN ISO, określającymi wymiary i tolerancje. Użytkownik instalacji może też sprawdzać, czy producent dysponuje certyfikatem jakości (np. ISO 9001) – to dodatkowa gwarancja powtarzalności produktów i ich bezpieczeństwa stosowania.

13. Kompatybilność z mediami
    Poza wodą i sprężonym powietrzem, mosiądz zwykle dobrze współpracuje z olejami (hydraulicznymi, maszynowymi) i gazami nieagresywnymi. W kontakcie z płynami silnie korozyjnymi (np. stężonymi kwasami) może dojść do odcynkowania. Dlatego w sytuacjach ekstremalnych należy sięgać po analizy chemoodporności lub rozważyć stal nierdzewną zamiast mosiądzu.

14. Maksymalna prędkość przepływu
    Złączka prosta do rur miedzianych nie stanowi zwykle dużego ograniczenia przepływu, ale trzeba mieć świadomość, że każda zmiana przekroju może wprowadzać pewne straty ciśnienia. Jeśli w projekcie kluczowa jest minimalizacja spadków, należy sprawdzić parametry przepustowości (wartość Kv/Cv) lub przeprowadzić symulację przepływu.

15. Połączenie z rurami o ściance innej niż standardowa
    Rury miedziane występują w różnych grubościach ścianek (np. typy przewidziane do instalacji chłodniczych, wodnych, gazowych). Większość złączek skręcanych jest zaprojektowana pod standardową grubość ścianki. Jeśli używasz niestandardowej rury, warto zweryfikować kompatybilność pierścienia zaciskowego z jej średnicą wewnętrzną.

16. Długość części gwintowanej
    W niektórych zastosowaniach liczy się to, jak głęboko złączka wkręca się w gniazdo. Producent w katalogach często podaje długość efektywną gwintu (np. 8–10 mm). Upewnij się, że gniazdo w docelowym urządzeniu jest wystarczająco głębokie lub że nie wystąpi kolizja z innymi elementami konstrukcji.

17. Waga i sposób pakowania
    Choć dla niewielkich projektów może to nie mieć znaczenia, w dużych inwestycjach ważne jest, by wiedzieć, ile złączek przypada na jedno opakowanie i jaka jest ich masa. Dzięki temu można zoptymalizować logistykę, zwłaszcza gdy zamawia się duże ilości.

18. Odporność na UV i czynniki atmosferyczne
    Mosiądz może zmieniać barwę pod wpływem warunków atmosferycznych (patyna, nalot tlenkowy), co nie zawsze jest pożądane. Jednak w większości aplikacji nie wpływa to na wytrzymałość mechaniczną. Jeśli złączka pracuje na zewnątrz, można rozważyć dodatkowe zabezpieczenia lub obudowanie instalacji.

19. Zalecenia producenta co do konserwacji
    W standardowych warunkach nie wymaga się specjalnej konserwacji, poza okresowym sprawdzeniem szczelności i stanu pierścieni zaciskowych w dłuższej perspektywie. Przy ekstremalnym środowisku (np. dużym zasoleniu powietrza w okolicach nadmorskich) kontrola wizualna bywa zalecana co pewien czas.

20. Żywotność i gwarancja
    Większość producentów (w tym CPP PREMA) zapewnia wieloletnią żywotność, pod warunkiem poprawnego montażu i pracy w dopuszczalnych parametrach. Gwarancja może wynosić 12 czy 24 miesiące, obejmując wady materiałowe i produkcyjne. Nie obejmuje natomiast uszkodzeń wynikających z niewłaściwego użycia.

1. Korpus mosiężny

   • Stop: W przemyśle armatury zazwyczaj używa się mosiądzu CW614N (znanego też jako OT58) lub podobnych odmian. Zawartość miedzi wynosi tu około 57–59%, a cynku około 39–41%. Dodatek ołowiu (1–2%) poprawia obrabialność.

   • Obróbka: Korpusy są najczęściej odlewane lub kute, a następnie poddawane obróbce skrawaniem (toczenie, frezowanie, gwintowanie). Dzięki temu uzyskuje się wysoką dokładność wymiarową i gładką powierzchnię.

   • Opcjonalne niklowanie: Spora część złączek jest powlekana niklem, co dodatkowo zabezpiecza je przed korozją w wilgotnym środowisku i nadaje estetyczny wygląd.

2. Pierścień zaciskowy (olive)

   • Najczęściej również wykonany z mosiądzu, niekiedy z domieszkami poprawiającymi podatność na formowanie.

   • W trakcie dokręcania nakrętki pierścień zaciska się wokół rury miedzianej, co zapewnia kluczową dla szczelności deformację pasowaną do ścianek rury.

   • Wersje przeznaczone do rur o większej średnicy (np. 16 mm, 22 mm) mogą mieć wzmocnioną konstrukcję i nieco inną geometrię, aby wytrzymać siły działające przy wyższych ciśnieniach.

3. Nakrętka

   • Wykonana z mosiądzu, czasem również pokryta warstwą niklu.

   • Jej gwint współpracuje z gwintem korpusu tak, by dociskać pierścień do rury.

   • Rozmiar pod klucz jest przeważnie tak dobrany, by można go było obsługiwać standardowymi kluczami płaskimi lub oczkowymi.

4. Uszczelnienia gwintu

   • Standardowy gwint zewnętrzny G (BSPP) najczęściej nie posiada własnego O-ringu – uszczelnić należy go taśmą PTFE lub innymi materiałami (pasta, nici).

   • Czasem producent może fabrycznie dokleić cienką warstwę uszczelniacza, ale to zależy od konkretnej wersji produktu.

5. Właściwości mechaniczne mosiądzu

   • Wytrzymałość na rozciąganie mosiądzu CW614N sięga zwykle 400–500 MPa. W połączeniu z niską temperaturą topnienia (ok. 900–950°C) sprawia to, że w normalnych warunkach pracy instalacyjnej jest to materiał stabilny i odporny.

   • Twardość: W zależności od obróbki, twardość w skali Brinella wynosi w przybliżeniu 80–120 HB, co jest w pełni wystarczające do znoszenia nacisków pochodzących od nakrętki i pierścienia.

6. Odporność na korozję

   • Mosiądz wykazuje dobrą odporność na korozję w kontakcie z wodą (także lekko chlorowaną), w tym wodą użytkową.

   • Może jednak podlegać procesowi odcynkowania, jeśli pracuje z mediami o niskim pH lub wysokiej zawartości chlorków. Zwykle w standardowych warunkach instalacji domowych czy przemysłowych nie stanowi to problemu, o ile pH nie jest skrajne.

   • W razie potrzeby zwiększenia odporności stosuje się powłoki niklowe, które stanowią dodatkową barierę przed agresywnym środowiskiem.

7. Zachowanie w różnych temperaturach

   • W zakresie do 100–120°C złączki zachowują pełną wytrzymałość. Powyżej może dojść do odkształceń i utraty sprężystości pierścienia.

   • W ujemnych temperaturach mosiądz nie staje się kruchy tak szybko, jak pewne stopy stali. Dlatego może być używany w mroźniach czy instalacjach zewnętrznych, o ile nie zachodzi niebezpieczeństwo zamarzania wody w rurach.

8. Znaczenie ekologiczne

   • Mosiądz w dużym stopniu nadaje się do recyklingu – można go przetapiać i ponownie wykorzystywać.

   • Produkcja mosiądzu pochłania mniej energii niż np. produkcja stali nierdzewnej, co bywa argumentem środowiskowym.

9. Alternatywy materiałowe

   • Stal nierdzewna: bardziej odporna w trudnych warunkach chemicznych, lecz droższa i mniej podatna na łatwą obróbkę.

   • Tworzywa sztuczne: bywają lżejsze i tańsze, ale nie tak odporne na wysokie ciśnienia i temperatury.

   • Brąz: jeszcze lepsza odporność na korozję, lecz zazwyczaj rzadko stosowany w masowych aplikacjach, ze względu na koszt.

10. Dokładność wykonania

• CPP PREMA jako producent stosuje zaawansowane linie technologiczne, co pozwala na zachowanie wąskich tolerancji wymiarowych. Gwint zewnętrzny jest frezowany czy toczony z precyzją rzędu setnych części milimetra, gwarantując zgodność z normami ISO.

1. Przygotowanie narzędzi

   • Obcinak do rur miedzianych lub piłka do metalu z drobnymi zębami.

   • Nożyk lub gratownik do usunięcia zadziorów z końcówki rury.

   • Klucze płaskie lub oczkowe odpowiednie do rozmiaru nakrętki złączki oraz do kontr-nakrętki na gwincie.

   • Taśma uszczelniająca (PTFE) lub pasta – do gwintu zewnętrznego.

2. Pomiar i cięcie rury

   • Określ dokładnie długość odcinka rury, który chcesz połączyć.

   • Użyj obcinaka lub piłki, pamiętając o zachowaniu prostopadłości cięcia.

   • Nierówne cięcie utrudni szczelne zaciśnięcie pierścienia i może prowadzić do przecieków.

3. Gratowanie i oczyszczenie

   • Usuń zewnętrzne i wewnętrzne zadziory, które powstały przy cięciu. W innym razie mogą uszkodzić pierścień zaciskowy.

   • Dokładnie oczyść końcówkę rury z pyłu miedzianego czy resztek smaru.

4. Rozłożenie złączki

   • Zdejmij nakrętkę oraz pierścień zaciskowy (jeśli są luźno osadzone) z korpusu złączki.

   • Obejrzyj elementy pod kątem ewentualnych zadziorów czy wad fabrycznych. Jeśli zauważysz pęknięcia, wgniecenia lub deformacje gwintu, rozważ wymianę złączki.

5. Wsunięcie rury

   • Załóż nakrętkę na rurę, a następnie nałóż pierścień zaciskowy.

   • Wsuń rurę do oporu w korpus złączki. Upewnij się, że rurę można bez problemu dociągnąć do końca.

6. Wstępne skręcanie

   • Palcami dokręć nakrętkę, aż poczujesz wyraźny opór.

   • Następnie użyj klucza, by dokręcić nakrętkę wstępnie o ok. pół do jednego obrotu. Dzięki temu pierścień zaciskowy wstępnie się ukształtuje, ale jeszcze nie osiągniesz finalnej szczelności.

7. Uszczelnienie gwintu zewnętrznego

   • Jeśli gwint zewnętrzny ma zostać wkręcony w gniazdo np. w zaworze z gwintem wewnętrznym, nawiń 2–3 warstwy taśmy PTFE na gwint w kierunku zgodnym z ruchem wkręcania.

   • Alternatywnie, użyj pasty uszczelniającej lub nici. Ważne, by nie przesadzić z ilością, aby nadmiar nie przedostał się do wnętrza instalacji.

8. Wkręcenie w gniazdo gwintowane

   • Delikatnie wprowadź gwint w otwór i zacznij wkręcać palcami, upewniając się, że gwint „złapał” prosto, bez przekrzywienia.

   • Dokręcaj kluczem, aż poczujesz opór. Uważaj, by nie przekroczyć zalecanego momentu – zbyt duża siła może uszkodzić gwint lub korpus.

9. Finalne dokręcanie nakrętki na rurze

   • Z reguły producent zaleca dociągnięcie nakrętki o określoną liczbę obrotów od pozycji wstępnej lub podaje zakres momentu (np. 15–20 Nm dla danego rozmiaru).

   • Dokręcając stopniowo, obserwuj, czy rura nie jest wyrywana ze złączki, ani czy nie ma zbyt dużych naprężeń w instalacji.

10. Sprawdzenie szczelności

• Po zakończeniu montażu napełnij instalację (woda, sprężone powietrze) i przeprowadź test ciśnieniowy.

• W przypadku sprężonego powietrza sprawdzi się metoda z wodą z mydłem (wyszukasz nieszczelności po bąbelkach). Przy wodzie wystarczy uważna obserwacja złączki i manometr kontrolny.

11. Korekta ewentualnych nieszczelności

• Jeśli pojawiają się drobne przecieki, dokręć nakrętkę o ułamek obrotu.

• Czasem trzeba rozmontować złączkę i zweryfikować stan rury: czy jest idealnie przycięta, czy pierścień nie został uszkodzony.

12. Montaż w miejscach trudno dostępnych

• Bywa, że rura wychodzi ze ściany czy z innego elementu, ograniczając przestrzeń na narzędzia. W takim wypadku można użyć kluczy specjalistycznych (np. fajkowych, oczkowych o niskim profilu) lub wykonać montaż, zanim zainstaluje się docelowo całą rurę w zabudowie.

13. Zabezpieczenie przed drganiami

• Jeśli instalacja jest narażona na wibracje, warto zastosować uchwyty stabilizujące rurę, aby same złączki nie przyjmowały wszystkich naprężeń.

• Dzięki temu zminimalizujesz ryzyko obluzowania nakrętki zaciskowej czy przeciążenia gwintu.

14. Uwagi dla mediów agresywnych

• Jeśli przepływa medium lekko korozyjne, kontroluj stan złączki (np. raz na rok). Mosiądz może w pewnych warunkach ulegać przebarwieniom czy nalotom, co nie zawsze oznacza rozszczelnienie, ale bywa sygnałem do bliższej inspekcji.

15. Demontaż i ponowny montaż

• W razie potrzeby rozbiórki instalacji odkręć nakrętkę, uważając, by nie zgubić pierścienia.

• Przy ponownym montażu rozważ wymianę pierścienia zaciskowego, zwłaszcza jeśli był już mocno ściśnięty. Wielokrotne używanie tego samego pierścienia może skutkować niższą szczelnością.

16. Rekomendacje producenta

• Warto zapoznać się z broszurą CPP PREMA dołączoną do produktu, gdzie znajdziesz tabelę rozmiarów gwintu, wartości momentu dokręcania i wskazówki dotyczące ewentualnego smarowania nakrętek (np. smarem anty-zatarciowym).

• Zwróć uwagę, że niewielkie złączki (np. 4–6 mm) mają delikatniejsze gwinty i pierścienie, więc nie należy ich dokręcać tak mocno, jak większych (10–22 mm).

17. Częste błędy

• Zbyt głęboka lub niewystarczająca aplikacja taśmy PTFE: może prowadzić do nieszczelności lub zanieczyszczenia instalacji.

• Niedokładne cięcie rury: nierówne krawędzie źle współpracują z pierścieniem zaciskowym.

• Przekręcenie gwintu: użycie zbyt dużej siły może zniszczyć zwoje gwintu i pozbawić złączkę funkcji uszczelnienia.

• Brak kontroli szczelności: niedopuszczalne przy uruchomieniu nowej instalacji. Zawsze należy przeprowadzić testy przed oddaniem układu do pracy.

18. Końcowa inspekcja i uruchomienie

• Po pomyślnym teście ciśnieniowym możesz uznać instalację za sprawną.

• Jeśli złączka ma pracować w warunkach, gdzie istnieją znaczne zmiany temperatury, warto po kilku cyklach grzania i chłodzenia ponownie sprawdzić moment dokręcenia.

19. Eksploatacja długoterminowa

• W normalnych warunkach złączki nie wymagają żadnych zabiegów konserwacyjnych.

• W przypadku rozbudowy instalacji, warto zawsze korzystać z tożsamych modeli i rozmiarów, by zachować spójność.

20. Pozbywanie się odpadów

• Jeśli wymieniasz stare złączki, pamiętaj, że mosiądz można oddać do recyklingu.

• Nie wyrzucaj elementów do śmieci zmieszanych – metalowe komponenty warto segregować.

1. Czy złączki skręcane proste z gwintem zewnętrznym nadają się tylko do rur miedzianych?
   Zasadniczo stworzono je z myślą o rurach miedzianych. Zdarza się jednak, że użytkownicy montują je również do rur z tworzyw sztucznych (PE, PA) o identycznej średnicy zewnętrznej, przy czym należy zweryfikować kompatybilność pierścienia zaciskowego i odporność materiału rury na deformacje.

2. Jakie ciśnienie mogą wytrzymać złączki?
   Zależnie od rozmiaru i grubości ścianki rury, standardowo ok. 10–16 bar w aplikacjach wodnych czy pneumatycznych. W bardziej wymagających przypadkach warto sprawdzić konkretne dane producenta.

3. Czy stosować taśmę PTFE na gwincie zewnętrznym?
   Tak, najczęściej tak właśnie się postępuje, ponieważ gwint G jest gwintem walcowym i dla uzyskania szczelności potrzebujemy dodatkowego materiału uszczelniającego. Nie dotyczy to styku rury i złączki, gdzie pierścień zaciskowy zapewnia szczelność.

4. Czy można wykorzystać ponownie tę samą złączkę po demontażu?
   W zasadzie tak, ale warto wymienić pierścień zaciskowy. Jeśli nakrętka lub sam gwint zewnętrzny są mocno zużyte, lepiej zaopatrzyć się w nową. Przy takiej cenie produktu koszt nie jest wysoki, a zapewniona jest wyższa niezawodność.

5. Jakie rozmiary klucza są potrzebne do dokręcenia złączek?
   Każdy wariant ma określoną tzw. „wymiar pod klucz” (SW), co można znaleźć w tabelach producenta. Dla małych średnic (4–6 mm) może to być 14–17 mm, a dla większych (np. 22 mm rury) nawet 27–32 mm.

6. Czy mogę stosować je w instalacjach gazu ziemnego?
   To zależy od przepisów lokalnych i specyfiki instalacji. Często przepisy wymagają lutowanych lub spawanych połączeń w instalacjach gazowych (np. w budynkach). W niektórych krajach dopuszcza się złączki skręcane do gazów technicznych, ale zawsze należy sprawdzić przepisy i zalecenia bezpieczeństwa.

7. Co z temperaturą powyżej 100°C, np. para wodna?
   Mosiądz zachowuje właściwości do ok. 120°C, jednak w przypadku pary nasyconej mogą wystąpić wahania ciśnienia i temperatury wyższe. Zaleca się konsultację z producentem albo stosowanie rozwiązań zaprojektowanych specjalnie pod parę wodną o wysokich parametrach.

8. Czy mosiądz jest bezpieczny w kontakcie z wodą pitną?
   W większości krajów używa się mosiądzu w instalacjach wody użytkowej. Należy jednak zweryfikować, czy dany wyrób spełnia lokalne wymogi (np. normy dotyczące zawartości ołowiu). CPP PREMA często oferuje produkty z odpowiednimi atestami, np. PZH w Polsce.

9. Jak dbać o instalację, by uniknąć wycieków w przyszłości?
   Regularna kontrola ciśnienia i stanu wizualnego złączek to dobry zwyczaj. W instalacjach grzewczych lub pneumatycznych (szczególnie o narażonych wibracjach) warto raz do roku sprawdzić moment dokręcenia.

10. Co zrobić, jeśli nakrętka „staje w miejscu” i nie chce się dokręcać?
    Może to oznaczać zatarcie gwintu lub niewłaściwe jego złapanie (krzywo wkręcony). Czasem niewielka ilość oleju lub smaru na gwincie pomaga uniknąć zacierania. Jeśli sytuacja się nie poprawi, sprawdź, czy gwint nie jest uszkodzony.

11. Czy rurę można wysunąć z złączki po dokręceniu?
    Jeżeli złączka jest już dokręcona, pierścień zaciskowy wgryza się w ściankę rury, co utrudnia (lub wręcz uniemożliwia) ponowne wysunięcie rury bez zniszczenia złączki. To jest właśnie istota połączenia skręcanego – cechuje się trwałym ukształtowaniem pierścienia.

12. Czy jest różnica w montażu między gwintem G1/8 a G3/8?
    Sam proces jest taki sam; jedyna różnica to wielkość elementu i zalecana siła dokręcania. Dla mniejszych gwintów należy uważać, by nie uszkodzić delikatniejszego gwintu czy nie spowodować nieszczelności przez nadmierną ilość taśmy.

13. Czy złączki są odporne na drgania mechaniczne?
    Tak, w standardowym zakresie. Jednak przy bardzo dużych wibracjach instalacja powinna być wsparta obejmami i minimalizować obciążenia na złączki.

14. Co z instalacjami próżniowymi?
    Mosiądz i zaciskowy charakter złącza zasadniczo mogą pracować w umiarkowanej próżni. Najważniejsze jest, by zapewnić idealną szczelność – test ciśnieniowy to za mało, warto sprawdzić próżnię. Niektóre instalacje o wysokiej szczelności (np. próżnia w laboratoriach) mogą wymagać innych rozwiązań.

15. Jak długo trwa montaż jednej złączki?
    Dla doświadczonego instalatora samo przycięcie, oczyszczenie i skręcenie nie trwa dłużej niż kilka minut. Łącząc to z testem szczelności, można bardzo szybko rozbudować czy naprawić instalację, co jest znaczącą przewagą nad metodami lutowania.

16. Czy należy nakładać smar na pierścień zaciskowy?
    Generalnie nie jest to wskazane. Pierścień ma się „wgryźć” w rurę i dopasować, a smar mógłby zmniejszyć tarcie potrzebne do prawidłowej deformacji. Ewentualnie można lekko posmarować gwint nakrętki, by ułatwić jej dokręcanie, ale nie sam pierścień.

17. Czy można kupić zapasowe pierścienie do tych złączek?
    Zwykle tak – dystrybutorzy sprzedają same pierścienie w zestawach naprawczych. Jednak czasem bywa łatwiej i taniej kupić całą nową złączkę, szczególnie przy małych rozmiarach.

18. Jakie są najczęstsze przyczyny nieszczelności?

• Niewłaściwe lub krzywe cięcie rury.

• Zbyt mało lub za dużo taśmy PTFE na gwint zewnętrzny.

• Niedokładne (niedostateczne) dokręcenie nakrętki lub gwintu.

• Usterki pierścienia zaciskowego (pęknięcia, niewłaściwy rozmiar).

• Przekroczenie parametrów ciśnieniowych lub temperaturowych instalacji.

19. Czy dźwięki wydawane przez złączki (np. piszczenie) mogą sygnalizować problem?
    Zazwyczaj złączka sama z siebie nie wydaje dźwięków, ale jeśli słychać gwizd lub piszczenie przy przepływie medium, może to oznaczać nieszczelność lub zbyt duże prędkości przepływu. Wówczas warto przeprowadzić dodatkowy test.

20. Czy możemy docinać rurę pod kątem ukośnym, by ułatwić wsuwanie?
    Nie, zaleca się, by krawędź rury była prostopadła. Ukośne przycięcie może utrudnić pierścieniowi zacisk prawidłowy i skutkować wyciekiem.
