10.017E.0250P - Siłownik ISO15552/6431 D32x250 dwustronne tłoczysko i amortyzacja pneumatyczna, bez magnesu

Średnica Tłoka

D 032 mm [E]

Skok Siłownika

0250 mm

Seria

STK

Tłok Magnetyczny

NIE

Funkcja

Dwustronnego Działania

Ilość Tłoków

Jeden

Ilość Tłoczysk

Dwa (Dwustronne Tłoczysko)

Rodzaj Tulei

Tuleja Kształtowa

Amortyzacja Pneumatyczna

Z Amortyzacją Pneumatyczną

Średnica Tłoczyska

12 mm

Gwint Tłoczyska

M10x1,25

Rodzaj Gwintu Tłoczyska

Zewnętrzny

Zabezpieczenie Przed Obrotem

NIE

Zamontowany Osprzęt

Brak

Gwint Przyłączy

G1/8

Ilość Przyłączy

Dwa

Materiał Uszczelnień

PU (Poliuretan)

Dodatkowy Zgarniacz

NIE

Regulacja Kąta Obrotu

NIE

Kąt Obrotu

Brak

Materiał Tłoczyska

Stal Węglowa Chromowana

Materiał Tulei

Stop Aluminium

Materiał Pokryw

Stop Aluminium

ATEX

NIE

Wykonanie Specjalne

NIE

Waga towaru (kg)

1,188

Długość towaru (metr)

0,69

Szerokość towaru (metr)

0,047

Głębokość towaru (metr)

0,047

Parametr techniczny 1

Pmax 1,0 MPa

Parametr techniczny 2

T: -20 ÷ 80°C

Waga towaru brutto (kg)

1,288

Waga opakowania (kg)

0,1

Okres gwarancji

18 miesięcy

Zdolności produkcyjne (w drodze)

13 szt

22 mm

øB d11

30 mm

14 mm

46,5 mm

G1/8

M10×1,25

5 mm

48 mm

ø MM f8

12 mm

142 mm

17 mm

SW1

10 mm

SW2

16 mm

32,5 mm

26,5 mm

4 mm

6 mm

18 mm

26 mm

120 mm

94 mm

ZG+SKOK

344 mm

146 mm

763,60 zł netto

939,23 zł brutto

W sprawie indywidualnych wycen prosimy o kontakt.

Nota prawna

Dokładamy wszelkich starań, aby prezentowane informacje były rzetelne i prawdziwe. Niemniej jednak nie możemy w pełni zagwarantować, że nie zawierają one błędów. Ewentualne nieścisłości nie mogą stanowić podstawy do jakichkolwiek roszczeń. Wszelkie transakcje sprzedaży realizowane są wyłącznie na podstawie obowiązującego Regulaminu sklepu internetowego oraz Ogólnych Warunków Handlowych (OWH) spółki CPP PREMA S.A.

Stan
magazynowy

0 szt 24 godz.

Zdolności
produkcyjne

13 szt

Potrzebujesz pomocy technicznej?

Zadzwoń: +48 41 361 95 24

E-mail: sklep@cpp-prema.pl

OPIS PRODUKTU

Siłownik dwustronnego działania z dwustronnym tłoczyskiem według normy ISO 15552.
Bez sygnalizacji położenia tłoka ( bez BSPT ).

PLIKI DO POBRANIA

Katalog produktowy PDF

Pobierz plik

Pliki CAD CAD

Pobierz plik

ZALECANE AKCESORIA

10.014E.01

Ucho proste kompletne do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, żeliwo

10.014E.01.1

Ucho proste do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, żeliwo

10.014E.01.1AC

Ucho proste do siłownika pneumatycznego D32 ISO 15552/6431, ISO21287, aluminium

10.014E.01.A

Ucho proste kompletne do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, aluminium

10.014E.01.AC

Ucho proste kompletne do siłownika pneumatycznego D32 ISO 15552/6431, ISO21287, aluminium

10.014E.02

Widełki ze sworzniem do siłowników pneumatycznych D32 ISO15552/6432, ISO21287, żeliwo

10.014E.02.A

Widełki ze sworzniem do siłowników pneumatycznych D32 ISO15552/6432, ISO21287, aluminium

10.014E.02.AC

Widełki ze sworzniem do siłowników pneumatycznych D32 ISO 15552/6432, ISO21287, aluminium

10.014E.03

Łapa mocująca do siłowników pneumatycznych D32 ISO15552/6431, ISO21287, żeliwo

10.014E.04

Kołnierz mocujący do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, stal węglowa

10.014E.05.

Jarzmo do siłownika pneumatycznego ISO D32, montaż na gwintowanych szpilkach siłownika

10.014E.06.

Końcówka prosta z przegubem kulowym M10x1,25 do siłownika D25 (ISO 6432), D32(ISO 6431)

10.014E.07

Końcówka widełkowa M10x1,25 ze sworzniem, do siłownika D25 (ISO 6432), D32(ISO 6431)

10.014E.08

Łącznik kompensacyjny M10x1,25 do siłownika D32 ISO15552/6431, D25 ISO6432, D20/32/40 ISO21287

10.014E.13.A

Łapa mocująca wysoka do siłowników pneumatycznych D32 ISO15552/6431, ISO21287, aluminium

10.014E.15

Ucho skośne kompletne do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, żeliwo

10.014E.15.A

Ucho skośne kompletne do siłownika pneumatycznego D32 ISO15552/6431, ISO21287, aluminium

10.014E.15.AC

Ucho skośne kompletne do siłownika pneumatycznego D32 ISO 15552/6431, ISO21287, aluminium

10.014E.16

Ucho proste z przegubem kulowym do siłownika D32 ISO15552/6431, ISO21287 do widełek 10.014E.23

10.014E.18

Wspornik łożyskowy do jarzma siłownika pneumatycznego D32 ISO15552/6431

10.014E.23

Widełki ze sworzniem zabezpieczonym przed obrotem do siłowników D32 ISO15552/6431, ISO21287

13.017E.KN

Uszczelnienia do siłowników pneumatycznych ISO SSI D32 typu 11.017E/10.017E

17.10AR.01

Czujnik pola magnet. półprzewodnikowy typu T 24V DC BALLUFF -2m BMF 235K-PS-C-2A-PU-02 BMF00AR

17.11MA.01

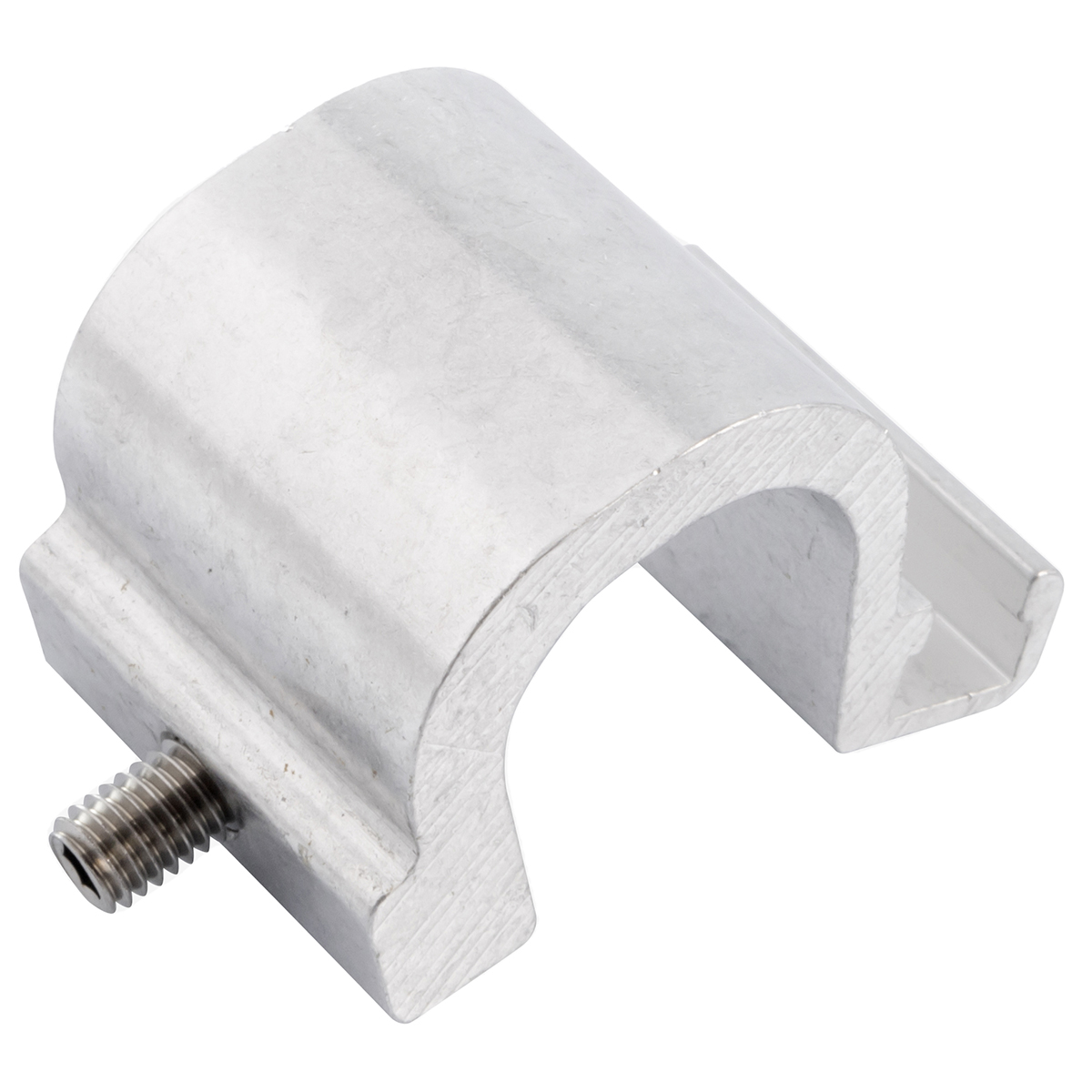

Uchwyt czujnika do siłownika ISO serii STK, D32-D100 tuleja kształtowa

22.0701.5218B

Elektrozawór pneumatyczny rozdzielający ZMG 5/2 G1/8 bistabilny cewki 24V DC 6,5W

22.0703.5218B

Elektrozawór pneumatyczny rozdzielający ZMG 5/2 G1/8 monostabilny cewka 24V DC 6,5W

50.0201.1410.10

Zespół filtrująco-redukcyjny MINI, G1/4 Pmax=12 bar, regulacja 0,5-10 bar, 10 mikronów

50.0502.1410.10

Blok przygotowania powietrza MINI G1/4 Pmax=12 bar, regulacja 0,5-10 bar, dokładność 10 mikronów

80.0050.01.1806

Złączka wtykowa prosta gwint zewnętrzny G1/8 do przewodu fi 6 mm, mosiądz niklowany

80.0050.04.1808

Złączka wtykowa kątowa gwint zewnętrzny G1/8 do przewodu fi 8 mm, mosiądz niklowany

80.0259.150.064

Przewód pneumatyczny PU poliuretanowy kalibrowany 13 bar, fi 6x4 mm, niebieski

80.0259.150.186

Przewód pneumatyczny PU poliuretanowy kalibrowany , fi 8x5,5 mm, niebieski

84.0050.01.1808

Złączka wtykowa prosta, gwint zewnętrzny G1/8 do przewodu fi 8 mm

84.0050.04.1806

Złączka wtykowa kątowa, gwint zewnętrzny G1/8 do przewodu fi 6 mm
